694 Справочник HOFFMANN GROUP 2016 Режимы резания для станочного режущего инструмента Стр.682

Каталог HOFFMANN GROUP 2016 Режимы резания при мехобработке Стр. 682 0694 Lab2u

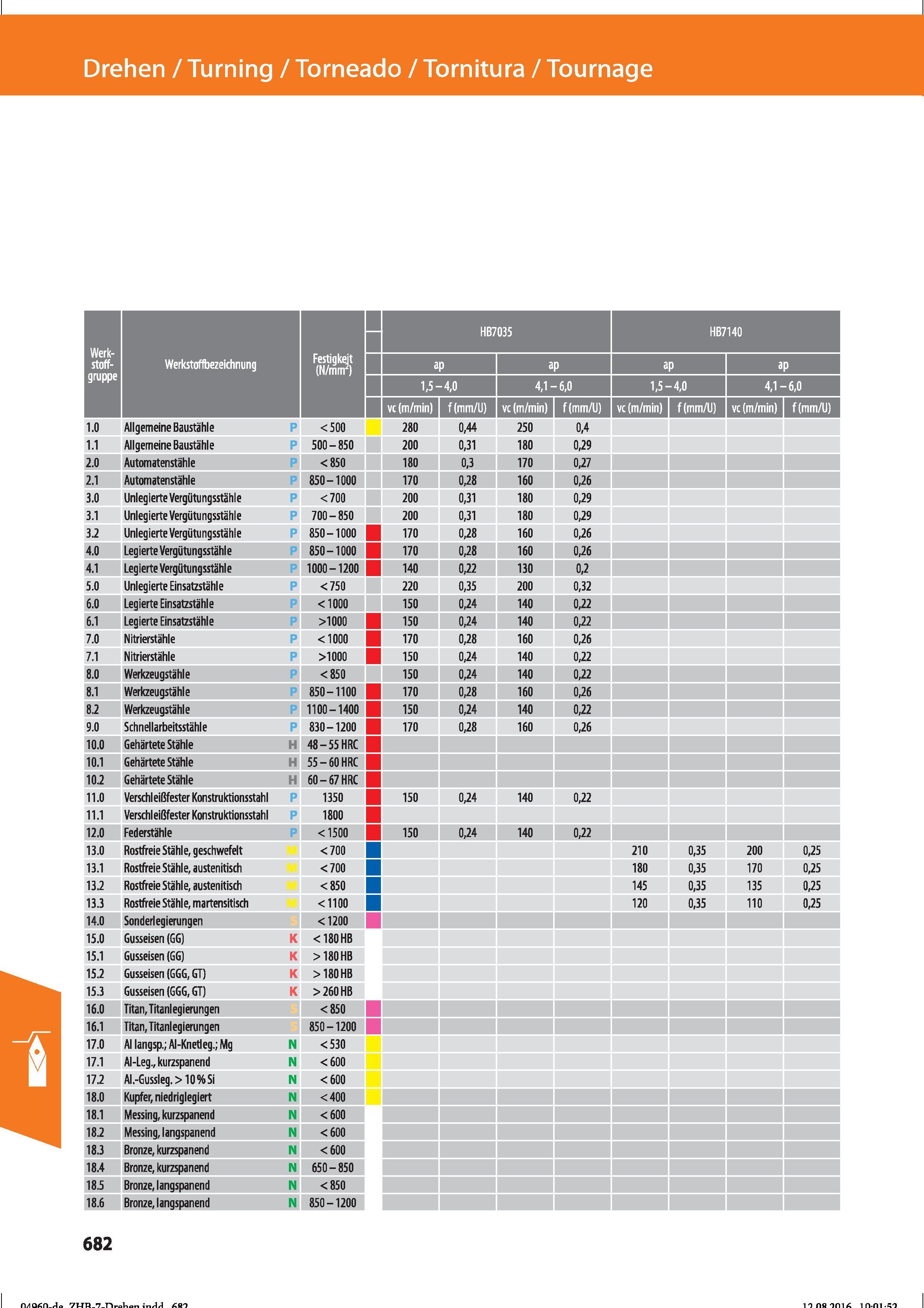

Drehen / Turning / Torneado / Tornitura / Tournage Werk- stoff- HB7035 HB7140 Werkstoffbezeichnung Festigkeit (N/mrir) ap gruppe 1,5-4,0 4,1 - -6,0 1,5-4,0 4,1-6,0 vc (m/min) f(mm/U) 1.0 Allgemeine Baustähle P <500 280 0,44 250 0,4 1.1 Allgemeine Baustähle P 500-850 200 0,31 180 0,29 2.0 Automatenstähle P <850 180 0,3 170 0,27 2.1 Automatenstähle P 850-1000 170 0,28 160 0,26 3.0 Unlegierte Vergütungsstähle P <700 200 0,31 180 0,29 3.1 Unlegierte Vergütungsstähle P 700-850 200 0,31 180 0,29 3.2 Unlegierte Vergütungsstähle P 850-1000 1 170 0,28 160 0,26 4.0 Legierte Vergütungsstähle P 850-1000 1 170 0,28 160 0,26 4.1 Legierte Vergütungsstähle P 1000-1200 1 140 0,22 130 0,2 5.0 Unlegierte Einsatzstähle P <750 220 0,35 200 0,32 6.0 Legierte Einsatzstähle P <1000 150 0,24 140 0,22 6.1 Legierte Einsatzstähle P >1000 150 0,24 140 0,22 7.0 Nitrierstähle P <1000 170 0,28 160 0,26 7.1 Nitrierstähle P >1000 150 0,24 140 0,22 8.0 Werkzeugstähle P <850 150 0,24 140 0,22 8.1 Werkzeugstähle P 850-1100 1 170 0,28 160 0,26 8.2 Werkzeugstähle P 1100-1400 1 150 0,24 140 0,22 9.0 Schnellarbeitsstähle P 830-1200 1 170 0,28 160 0,26 10.0 Gehärtete Stähle 48 - 55 HRC 1 10.1 Gehärtete Stähle H 55-60 HRC 1 10.2 Gehärtete Stähle H 60 - 67 HRC 1 11.0 Verschleißfester Konstruktionsstahl P 1350 150 0,24 140 0,22 11.1 Verschleißfester Konstruktionsstahl P 1800 12.0 Federstähle P <1500 150 0,24 140 0,22 I I 13.0 Rostfreie Stähle, geschwefelt <700 210 0,35 200 0,25 13.1 Rostfreie Stähle, austenitisch <700 180 0,35 170 0,25 13.2 Rostfreie Stähle, austenitisch <850 145 0,35 135 0,25 13.3 Rostfreie Stähle, martensitisch <1100 120 0,35 110 0,25 14.0 Sonderlegierungen <1200 15.0 Gusseisen (GG) K <180 HB 15.1 Gusseisen (GG) K >180 HB I 15.2 Gusseisen (GGG, GT) K >180 HB 15.3 Gusseisen (GGG, GT) K >260 HB 16.0 Titan, Titanlegierungen <850 16.1 Titan, Titanlegierungen 850-1200 1 17.0 AI langsp.; Al-Knetleg.; Mg N <530 17.1 Al-Leg., kurzspanend N <600 17.2 AI.-Gussleg.>10%Si N <600 18.0 Kupfer, niedriglegiert N <400 18.1 Messing, kurzspanend N <600 18.2 Messing, langspanend N <600 18.3 Bronze, kurzspanend N <600 18.4 Bronze, kurzspanend N 650 - 850 18.5 Bronze, langspanend N <850 18.6 Bronze, langspanend N 850-1200 682 nn inií in-ni so
