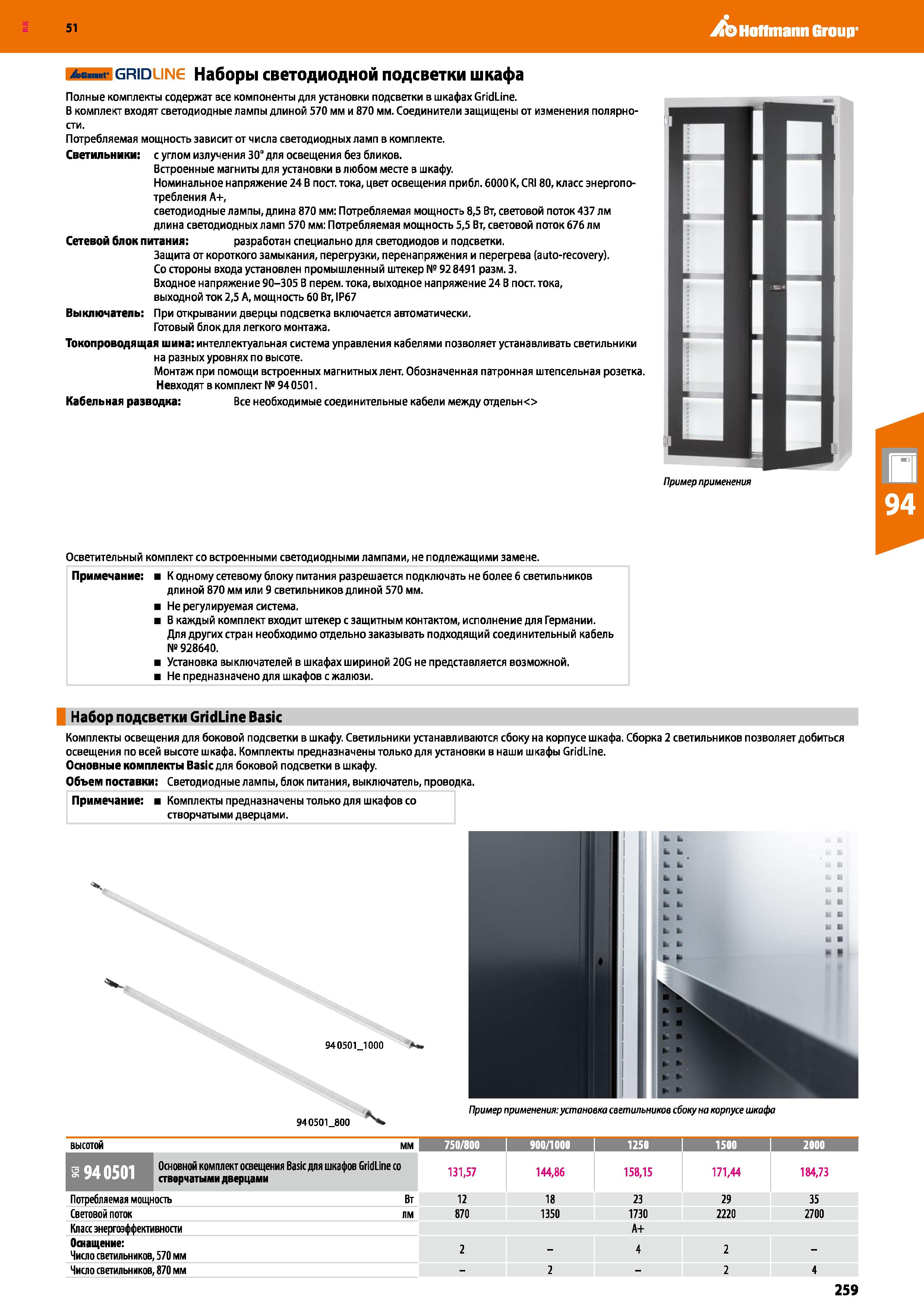

259 Каталог HOFFMANN GROUP 2020 Промышленная мебель и складское оборудование Стр.259

Каталог HOFFMANN GROUP 2020 Промышленная мебель Стр. 259 0259 Lab2u

Hoffmann Group 51 gridune Наборы светодиодной подсветки шкафа Полные комплекты содержат все компоненты для установки подсветки в шкафах GridLine. В комплект входят светодиодные лампы длиной 570 мм и 870 мм. Соединители защищены от изменения полярно- Потребляемая мощность зависит от числа светодиодных ламп в комплекте. Светильники: с углом излучения 30° для освещения без бликов. Встроенные магниты для установки в любом месте в шкафу. Номинальное напряжение 24 В пост, тока, цвет освещения прибл. 6000 К, CRI80, класс энергопотребления А+, светодиодные лампы, длина 870 мм: Потребляемая мощность 8,5 Вт, световой поток 437 лм длина светодиодных ламп 570 мм: Потребляемая мощность 5,5 Вт, световой поток 676 лм Сетевой блок питания: разработан специально для светодиодов и подсветки. Защита от короткого замыкания, перегрузки, перенапряжения и перегрева (auto-recovery). Со стороны входа установлен промышленный штекер № 92 8491 разм. 3. Входное напряжение 90-305 В перем. тока, выходное напряжение 24 В пост, тока, выходной ток 2,5 А, мощность 60 Вт, IP67 Выключатель: При открывании дверцы подсветка включается автоматически. Готовый блок для легкого монтажа. Токопроводящая шина: интеллектуальная система управления кабелями позволяет устанавливать светильники на разных уровнях по высоте. Монтаж при помощи встроенных магнитных лент. Обозначенная патронная штепсельная розетка. Невходят в комплект № 940501. Кабельная разводка: Все необходимые соединительные кабели между отдельно Пример применения Осветительный комплект со встроенными светодиодными лампами, не подлежащими замене. Примечание: К одному сетевому блоку питания разрешается подключать не более 6 светильников длиной 870 мм или 9 светильников длиной 570 мм. Не регулируемая система. В каждый комплект входит штекер с защитным контактом, исполнение для Германии. Для других стран необходимо отдельно заказывать подходящий соединительный кабель №928640. Установка выключателей в шкафах шириной 20G не представляется возможной. Не предназначено для шкафов с жалюзи. Набор подсветки GridLine Basic Комплекты освещения для боковой подсветки в шкафу. Светильники устанавливаются сбоку на корпусе шкафа. Сборка 2 светильников позволяет добиться освещения по всей высоте шкафа. Комплекты предназначены только для установки в наши шкафы GridLine. Основные комплекты Basic для боковой подсветки в шкафу. Объем поставки: Светодиодные лампы, блок питания, выключатель, проводка. Примечание: Комплекты предназначены только для шкафов со створчатыми дверцами. . Пример применения: установка светильников сбоку на корпусе шкафа 940501 800 высотой мм 750/800 900/1000 1250 1500 2000 1 Основной комплект освещения Basic для шкафов GridLine со створчатыми дверцами 131,57 144,86 158,15 171,44 184,73 Потребляемая мощность Вт 12 18 23 29 35 Световой поток лм 870 1350 1730 2220 2700 Класс энергоэффективности А+ Оснащение: Число светильников, 570 мм 2 - 4 2 - Число светильников, 870 мм - 2 - 2 4 259
