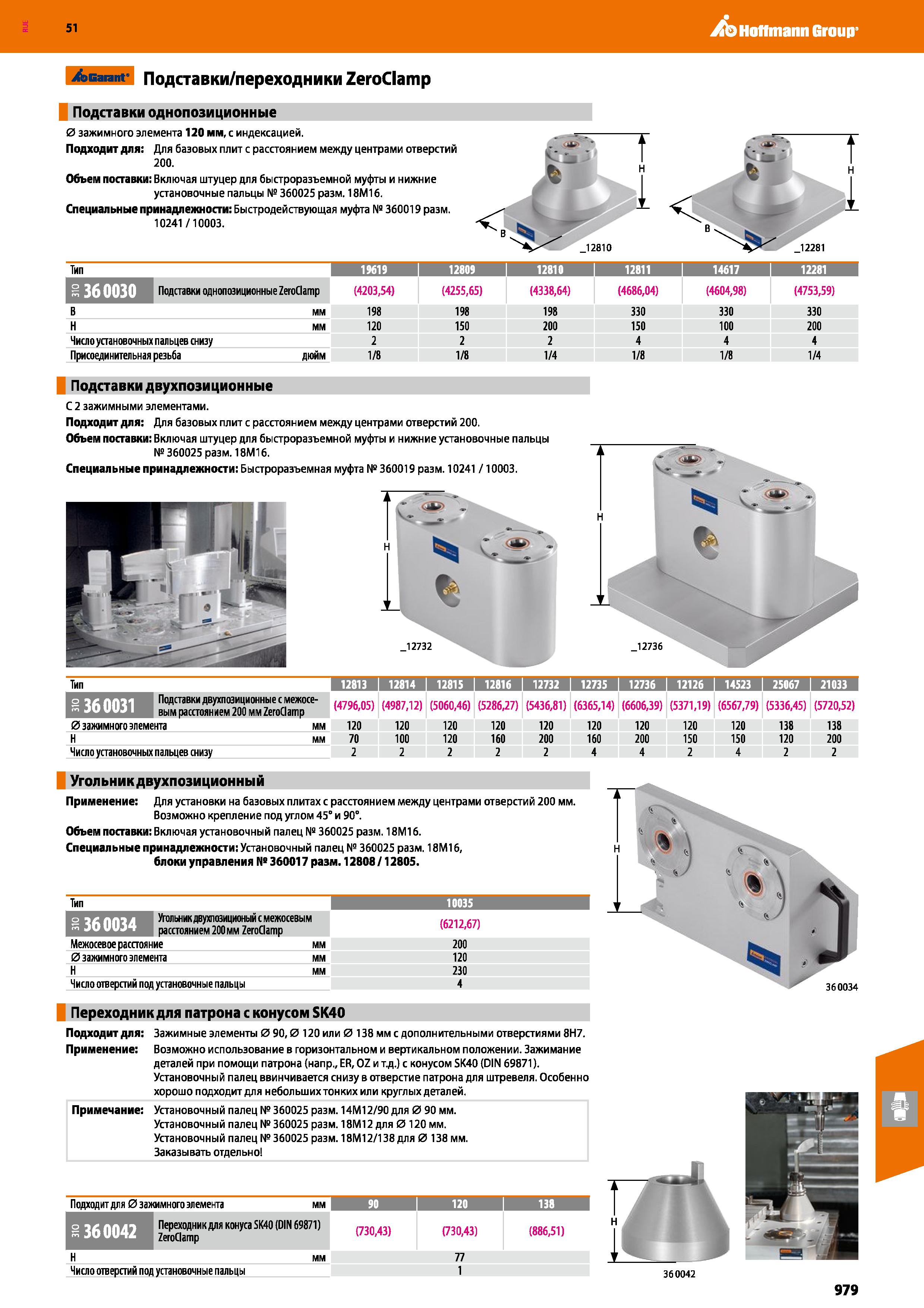

Hoffmann Group 51 Garant Подставки/переходники ZeroClamp Подставки однопозиционные 0 зажимного элемента 120 мм, с индексацией. Подходит для: Для базовых плит с расстоянием между центрами отверстий 200. Объем поставки: Включая штуцер для быстроразъемной муфты и нижние установочные пальцы № 360025 разм. 18М16. Специальные принадлежности: Быстродействующая муфта № 360019 разм. 10241/10003. 12810 м 12281 Тип 19619 12809 12810 12811 14617 I 12281 1 Подставки однопозиционные ZeroClamp (4203,54) (4255,65) (4338,64) (4686,04) (4604,98) (4753,59) В мм 198 198 198 330 330 330 Н мм 120 150 200 150 100 200 Число установочных пальцев снизу 2 2 2 4 4 4 Присоединительная резьба дюйм 1/8 1/8 1/4 1/8 1/8 1/4 Подставки двухпозиционные С 2 зажимными элементами. Подходит для: Для базовых плит с расстоянием между центрами отверстий 200. Объем поставки: Включая штуцер для быстроразъемной муфты и нижние установочные пальцы №360025 разм. 18М16. Специальные принадлежности: Быстроразъемная муфта № 360019 разм. 10241 /10003. V- С - % 12732 Тип 12813 I 12814 I 12815 I 12816 I 12732 I 12735 I 12736 I 12126 I 14523 I 25067 I 21033 I Подставки двухпозиционные с межосе- Хм вым расстоянием 200 мм ZeroClamp (4796,05) (4987,12) (5060,46) (5286,27) (5436,81) (6365,14) (6606,39) (5371,19) (6567,79) (5336,45) (5720,52) 0 зажимного элемента мм 120 120 120 120 120 120 120 120 120 138 138 Н мм 70 100 120 160 200 160 200 150 150 120 200 Нисло установочных пальцев снизу 2 2 2 2 2 4 4 2 4 2 2 Угольник двухпозиционный Применение Для установки на базовых плитах с расстоянием между центрами отверстий 200 мм. Возможно крепление под углом 45° и 90°. Объем поставки: Включая установочный палец № 360025 разм. 18М16. Специальные принадлежности; Установочный палец № 360025 разм. 18М16, блоки управления № 360017 разм. 12808 /12805. Тип I 36 0034 Угольник двухпазиционый с межосевым расстоянием 200 мм ZeroClamp Межосевое расстояние мм 0 зажимного элемента мм Н мм Нисло отверстий под установочные пальцы (6212,67) 200 120 230 4 Переходник для патрона с конусом SK40 Подходит для: Зажимные элементы 0 90,0 120 или 0 138 ммс дополнительными отверстиями 8Н7. Применение Возможно использование в горизонтальном и вертикальном положении. Зажимание деталей при помощи патрона (напр., ER, OZ и т.д.) с конусом SK40 (DIN 69871). Установочный палец ввинчивается снизу в отверстие патрона для штревеля. Особенно хорошо подходит для небольших тонких или круглых деталей. Примечание: Установочный палец №360025 разм. 14М12/90 для 0 90 мм. Установочный палец №360025 разм. 18М12 для 0120 мм. Установочный палец №360025 разм. 18М12/138 для 0 138 мм. Заказывать отдельно Подходит для 0 зажимного элемента мм 90 120 I 138 £360042 Переходник для конуса SK40 (DIN 69871) ZeroClamp (730,43) (730,43) (886,51) Н мм 77 Нисло отверстий под установочные пальцы 1 979
