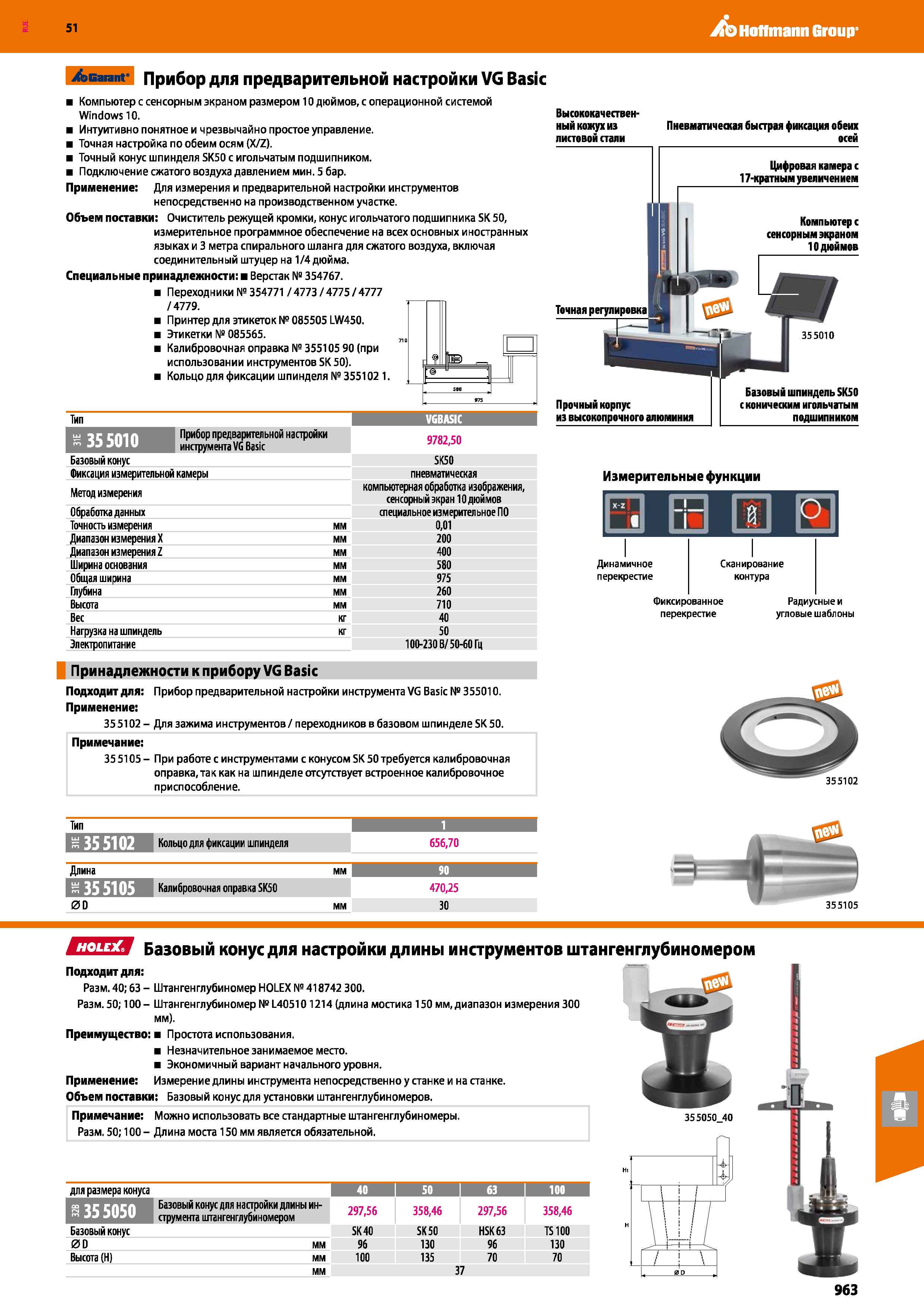

963 Каталог HOFFMANN GROUP 2020 Режущий и вспомогательный инструмент для станков Стр.963

Каталог HOFFMANN GROUP 2020 Инструмент и оснастка для станков Стр. 963 0963 Lab2u

Hoffmann Group 51 /sBaranf Прибор для предварительной настройки VG Basic Компьютер с сенсорным экраном размером 10 дюймов, с операционной системой Windows 10. Интуитивно понятное и чрезвычайно простое управление. Точная настройка по обеим осям (X/Z). Точный конус шпинделя SK50 с игольчатым подшипником. Подключение сжатого воздуха давлением мин. 5 бар. Применение Для измерения и предварительной настройки инструментов непосредственно на производственном участке. Объем поставки: Очиститель режущей кромки, конус игольчатого подшипника SK 50, измерительное программное обеспечение на всех основных иностранных языках и 3 метра спирального шланга для сжатого воздуха, включая соединительный штуцер на 1/4 дюйма. Специальные принадлежности: Верстак № 354767. Переходники № 354771 /4773/4775/4777 /4779. Принтер для этикеток №085505 LW450. Этикетки № 085565. 710 Калибровочная оправка № 355105 90 (при использовании инструментов SK 50). Кольцо для фиксации шпинделя № 355102 1. Высококачественный кожух из листовой стали Пневматическая быстрая фиксация обеих осей Цифровая камера с 17-кратным увеличением Компьютер с сенсорным экраном 10дюймов Тип 1 VGBASIC I Прибор предварительной настройки инструмента VG Basic 9782,50 Базовый конус SK50 Фиксация измерительной камеры пневматическая Метод измерения компьютерная обработка изображения, сенсорный экран Юдюймов Обработка данных специальное измерительное ПО Точность измерения мм 0,01 Диапазон измерениях мм 200 Диапазон измерения Z мм 400 Ширина основания мм 580 Общая ширина мм 975 Глубина мм 260 Высота мм 710 Вес кг 40 Нагрузка на шпиндель кг 50 Электропитание 100-230 В/ 50-60 Гц Прочный корпус из высокопрочного алюминия 355010 Базовый шпиндель SK50 с коническим игольчатым подшипником Измерительные функции Динамичное перекрестие Сканирование контура Фиксированное перекрестие Радиусные и угловые шаблоны Принадлежности к прибору VG Basic Подходит для: Прибор предварительной настройки инструмента VG Basic №355010. Применение 355102 - Для зажима инструментов/ переходников в базовом шпинделе SK 50. Примечание: 355105- При работе с инструментами с конусом SK 50 требуется калибровочная оправка, та к как на шпинделе отсутствует встроенное калибровочное приспособление. Тип 1 355102 Кольцо для фиксации шпинделя 656,70 Длина Ё 0D 355105 Калибровочная оправка SK50 470,25 30 ЕЕЯ Базовый конус для настройки длины инструментов штангенглубиномером j. Подходит для: Разм. 40; 63 - Штангенглубиномер HOLEX № 418742 300. Разм. 50; 100- Штангенглубиномер №L405101214 (длина мостика 150 мм, диапазон измерения 300 мм). Преимущество: Простота использования. Незначительное занимаемое место. Экономичный вариант начального уровня. Применение Измерение длины инструмента непосредственно у станке и на станке. Объем поставки: Базовый конус для установки штангенглубиномеров. Примечание: Можно использовать все стандартные штангенглубиномеры. Разм. 50; 100 - Длина моста 150 мм является обязательной. для размера конуса 1 40 i 50 63 i 100 1 Я 35 5050 Базовый конус для настройки длины инструмента штангенглубиномером 297,56 358,46 297,56 358,46 Базовый конус SK40 SK50 HSK 63 TS100 0D мм 96 130 96 130 Высота (Н) мм 100 135 70 70 мм 37 355102 355105 963
