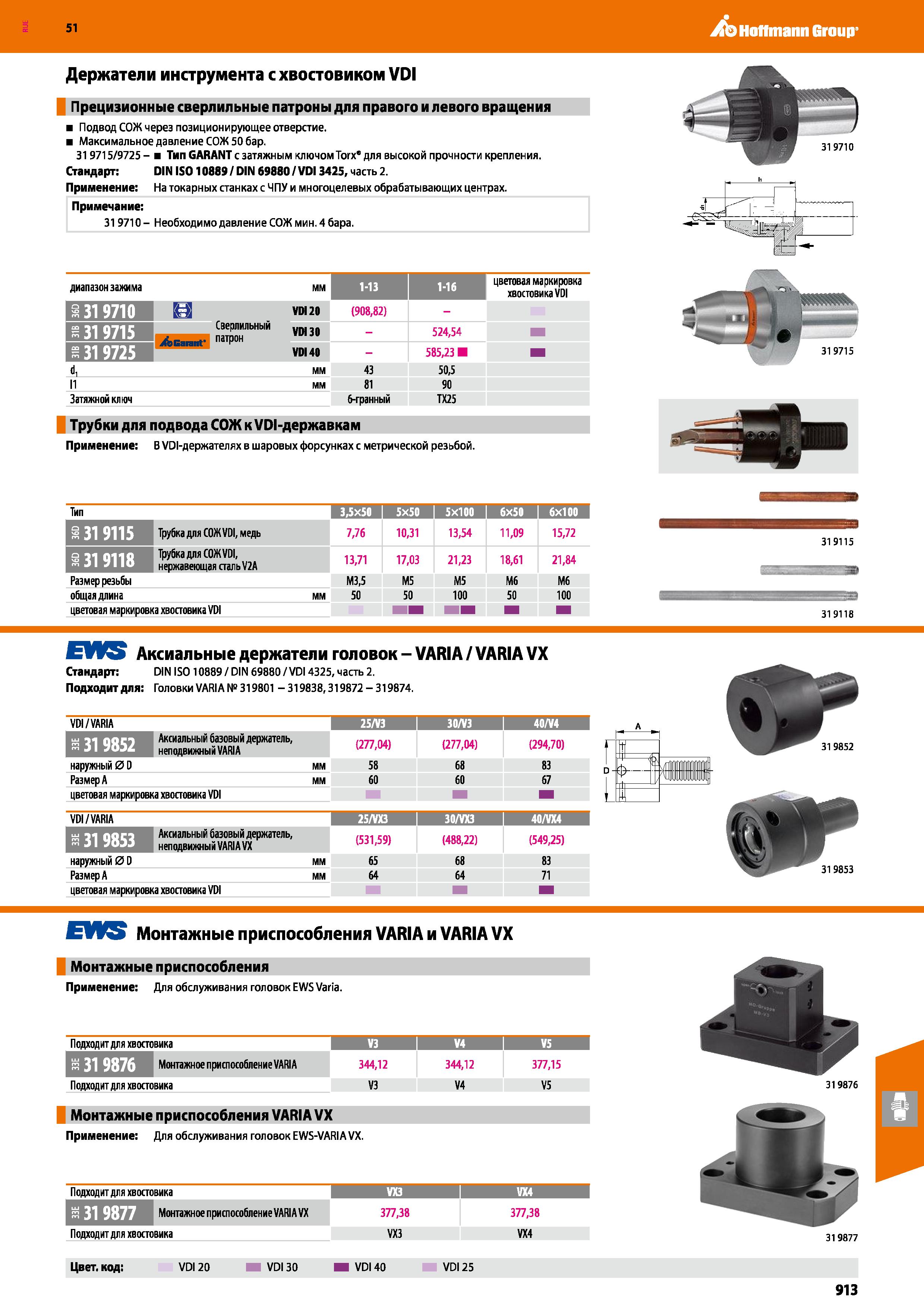

Hoffmann Group 51 Держатели инструмента с хвостовиком VDI Прецизионные сверлильные патроны для правого и левого вращения Подвод СОЖ через позиционирующее отверстие. Максимальное давление СОЖ 50 бар. 319715/9725 - Тип GARANT с затяжным ключом Тогх для высокой прочности крепления. Стандарт: DIN ISO 10889/ DIN 69880/VDI3425, часть 2. Применение На токарных станках с ЧПУ и многоцелевых обрабатывающих центрах. Примечание: Необходимо давление СОЖ мин. 4 бара. 319710- " Ьт4г,' 44-'- el;. - диапазон зажима мм 1-13 1-16 цветовая маркировка хвостовика VDI 3 31 9710 Ш VM 20 (908,82) - VDI 30 - 524,54 Ш я 319725 VDI 40 - 585,23 Ш и, мм 43 50,5 и мм 81 90 Затяжной ключ 6-гранный ТХ25 Трубки для подвода СОЖ к VDI-державкам Применение В VDI-держателях в шаровых форсунках с метрической резьбой. Тип I 5x50 I 5x100 I 6x50 I 6x100 3 31 9115 Трубка для СОЖ VDI, медь 7,76 10,31 13,54 11,09 15,72 3 31 9118 Трубка для COJKVDI, нержавеющая сталь V2A 13,71 17,03 21,23 18,61 21,84 Размер резьбы М3,5 М5 М5 Мб Мб общая длина мм 50 50 100 50 100 цветовая маркировка хвостовика VDI Ш Ш 319115 319118 EWS Аксиальные держатели головок - VARIA / VARIA VX Стандарт: DIN IS010889/ DIN 69880/VDI 4325, часть 2. Подходит для: Головки VARIА № 319801 - 319838,319872 - 319874. VDI/VARIA 25/V3 I 30/V3 40/V4 ИДВДЯД Аксиальный базовый держатель, неподвижный VARIA (277,04) (277,04) (294,70) наружный 0 D мм 58 68 83 РазмерА мм 60 60 67 цветовая маркировка хвостовика VDI Ш Ш VDI/VARIA 25/VX3 \ 30/VX3 I 40/VX4 ИДВДВИ Аксиальный базовый держатель, неподвижный VARIAVX (531,59) (488,22) (549,25) наружный 0 D мм 65 68 83 РазмерА мм 64 64 71 цветовая маркировка хвостовика VDI Ш Ш 31 9853 EWS Монтажные приспособления VARIA и VARIA VX Монтажные приспособления Применение Для обслуживания головок EWS Varia. Подходит для хвостовика V3 V4 V5 6 Монтажное приспособление VARIA 344,12 344,12 377,15 Монтажные приспособления VARIA VX Применение Для обслуживания головок EWS-VARIA VX. Подходит для хвостовика VX3 VX4 Монтажное приспособление VARIAVX 377,38 377,38 Подходит для хвостовика VX3 VX4 319877 Цвет, код: VDI 20 VDI30 VDI40 VDI25 913
