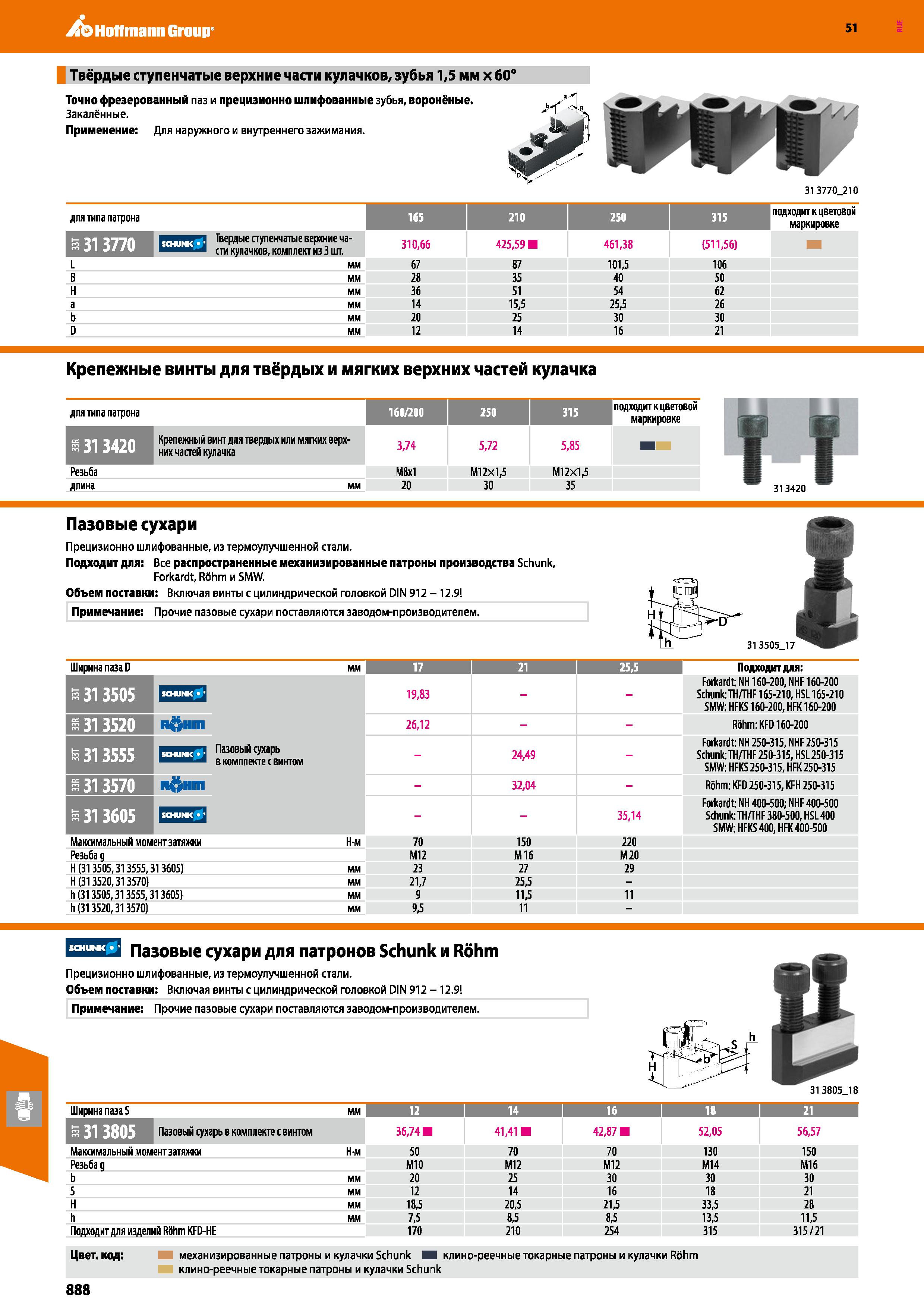

Hoffmann Group 51 Твёрдые ступенчатые верхние части кулачков, зубья 1,5 мм х 60° Точно фрезерованный паз и прецизионно шлифованные зубья, воронёные. Закалённые. Применение Для наружного и внутреннего зажимания. тт 31 3770 210 для типа патрона 165 210 250 315 подходит к цветовой маркировке й 313770 I Твердые ступенчатые верхние ча-ЬЫМЛ сти кулачков, комплект из Зшт. 310,66 425,59 461,38 (511,56) L мм 67 87 101,5 106 В мм 28 35 40 50 Н мм 36 51 54 62 а мм 14 15,5 25,5 26 b мм 20 25 30 30 D мм 12 14 16 21 Крепежные винты для твёрдых и мягких верхних частей кулачка для типа патрона 160/200 250 315 подходит к цветовой маркировке Ш313420 Крепежный винт для твердых или мягких верхних частей кулачка 3,74 5,72 5,85 - Резьба М8х1 М12х1,5 М12х1,5 длина мм 20 30 35 w 31 3420 Пазовые сухари Прецизионно шлифованные, из термоулучшенной стали. Подходит для: Все распространенные механизированные патроны производства Schunk, Forkardt, Rohm и SMW. Объем поставки: Включая винты с цилиндрической головкой DIN 912 -12.9 Примечание: Прочие пазовые сухари поставляются заводом-производителем. 313505 17 Ширина паза D мм 17 i 21 i 25,5 Подходит для: 19,83 Forkardt: NH160-200, NHF160-200 Schunk: WTHF165-210, HSL165-210 SMW: HFKS160-200, HFK160-200 п&нт 26,12 Rohm: KFD160-200 I IffTffll Пазовый сухарь шлшм в комплекте с винтом - 24,49 - Forkardt: NH 250-315, NHF 250-315 Schunk: TH/THF 250-315, HSL 250-315 SMW: HFKS 250-315, HFK250-315 вМЦМЯ ийнт - 32,04 - Rohm: KFD 250-315, KFH 250-315 35,14 Forkardt: NH 400-500; NHF 400-500 Schunk: TH/THF 380-500, HSL 400 SMW: HFKS 400, HFK 400-500 Максимальный момент затяжки Н-м 70 150 220 Резьба g М12 М16 М 20 Н (313505,313555,31 3605) мм 23 27 29 Н (313520,313570) мм 21,7 25,5 - h (313505,313555,31 3605) мм 9 11,5 11 h (313520,313570) мм 9,5 11 - Пазовые сухари для патронов Schunk и Rohm Прецизионно шлифованные, из термоулучшенной стали. Объем поставки: Включая винты с цилиндрической головкой DIN 912 -12.9 Примечание: Прочие пазовые сухари поставляются заводом-производителем. С >1 Н Ширина паза5 мм 12 1 14 i 16 18 21 Пазовый сухарь в комплекте с винтом 36,74 41,41 42,87 52,05 56,57 Максимальный момент затяжки Н-м 50 70 70 130 150 Резьба g МЮ М12 М12 Ml 4 М1б Ь мм 20 25 30 30 30 S мм 12 14 16 18 21 н мм 18,5 20,5 21,5 33,5 28 h мм 7,5 8,5 8,5 13,5 11,5 Подходит для изделий Rohm KFD-HE 170 210 254 315 315/21 Цвет, код: механизированные патроны и кулачки Schunk клино-реечные токарные патроны и кулачки Rohm клино-реечные токарные патроны и кулачки Schunk 888
