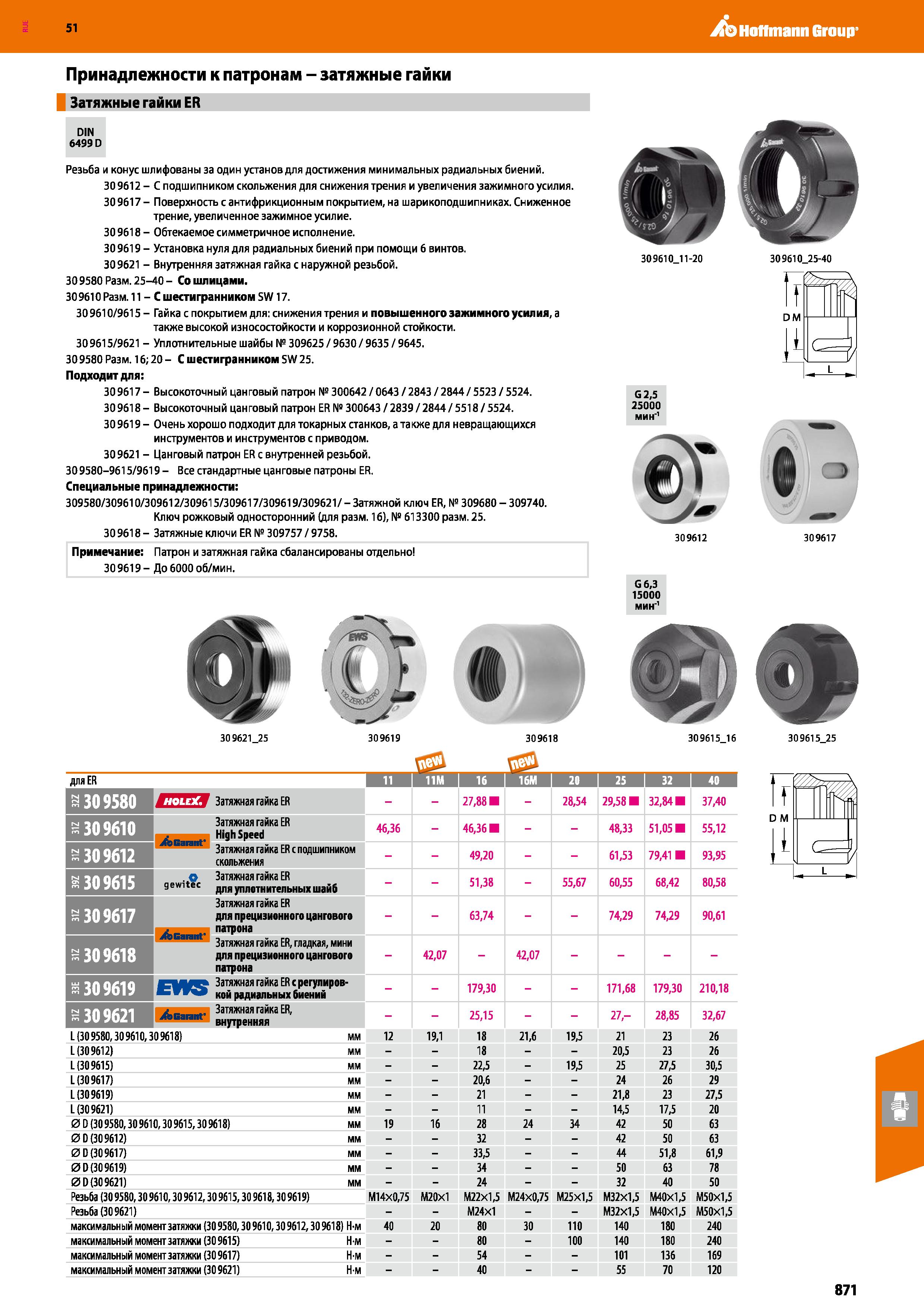

Hoffmann Group 51 Принадлежности к патронам - затяжные гайки Затяжные гайки ER DIN 6499 D Резьба и конус шлифованы за один установ для достижения минимальных радиальных биений. 309612 - С подшипником скольжения для снижения трения и увеличения зажимного усилия. 309617 - Поверхность с антифрикционным покрытием, на шарикоподшипниках. Сниженное трение, увеличенное зажимное усилие. 309618 - Обтекаемое симметричное исполнение. 309619 - Установка нуля для радиальных биений при помощи 6 винтов. 309621 - Внутренняя затяжная гайка с наружной резьбой. 309580 Разм. 25-40- Со шлицами. 30 9610 Разм. 11 - С шестигранником SW17. 309610/9615 - Гайка с покрытием для: снижения трения и повышенного зажимного усилия, а также высокой износостойкости и коррозионной стойкости. 309615/9621 - Уплотнительные шайбы № 309625/9630/9635/9645. 309580 Разм. 16; 20- С шестигранником 5W 25. Подходит для: 309617 - Высокоточный цанговый патрон № 300642 /0643 /2843 /2844/5523 / 5524. 309618- Высокоточный цанговый патрон ER № 300643/2839/2844/5518/5524. 30 9619 - Очень хорошо подходит для токарных станков, а также для невращающихся инструментов и инструментов с приводом. 309621 - Цанговый патрон ER с внутренней резьбой. 309580-9615/9619- Все стандартные цанговые патроны ER. Специальные принадлежности: 309580/309610/309612/309615/309617/309619/309621/ - Затяжной ключ ER, № 309680 - 309740. Ключ рожковый односторонний (для разм. 16), № 613300 разм. 25. 309618- Затяжные ключи ER № 309757/9758. Примечание: Патрон и затяжная гайка сбалансированы отдельно 30 9619 - До 6000 об/мин. 309610 11 -20 309б10 25-40 G2,5 25000 мин'1 Т 9 сз 309612 309617 G6.3 15000 МИН'1 30 9621 2 5 309619 309618 30 9615 16 30 9615 25 аза для ER 11 1 им I 16 I 16М 20 I 25 I 32 I Ы pj 309580 РТО¥ Затяжная гайка ER 27,88 - 28,54 29,58 32,84 37,40 1 309610 Затяжная гайка ER jl Highspeed 46,36 - 46,36 48,33 51,05 55,12 м 309612 Затяжная гайка ER с подшипником скольжения 49,20 61,53 79,41 93,95 1 309615 . о Затяжная гайка ER gewitec для уплотнительных шайб 51,38 - 55,67 60,55 68,42 80,58 м гг 309617 Затяжная гайка ER для прецизионного цангового - патрона 63,74 74,29 74,29 90,61 Г-4 лп 309618 Затяжная гайка ER, гладкая, мини для прецизионного цангового патрона - 42,07 - 42,07 Ц-1 309619 нм Затяжная гайка ER с регулиров-кой радиальных биений 179,30 171,68 179,30 210,18 Г 4 30 9621 j Затяжная гайка ER, л&Баппт внутренняя 25,15 27, 28,85 32,67 L (30 9580,30 9610,30 9618) мм 12 19,1 18 21,6 19,5 21 23 26 L (309612) мм 18 20,5 23 26 L (309615) мм 22,5 - 19,5 25 27,5 30,5 L (30 9617) мм 20,6 24 26 29 L (309619) мм 21 21,8 23 27,5 L (309621) мм 11 14,5 17,5 20 0 D (30 9580,30 9610,30 9615,30 9618) мм 19 16 28 24 34 42 50 63 0D (30 9612) мм 32 42 50 63 0D (30 9617) мм 33,5 44 51,8 61,9 0D (30 9619) мм 34 50 63 78 0D (30 9621) мм 24 32 40 50 Резьба (30 9580,30 9610,30 9612,30 9615,30 9618,30 9619) М14х0,75 М20х1 М22х1,5 М24х0,75 М25х1,5 М32х1,5 М40х1,5 М50х1,5 Резьба (309621) М24х1 М32х1,5 М40х1,5 М50х1,5 максимальный момент затяжки (309580,309610,309612,309618) Н'М 40 20 80 30 110 140 180 240 максимальный моментзатяжки (309615) Нм 80 - 100 140 180 240 максимальный моментзатяжки (309617) Н м 54 101 136 169 максимальный моментзатяжки (309621) Н м 40 55 70 120 871
