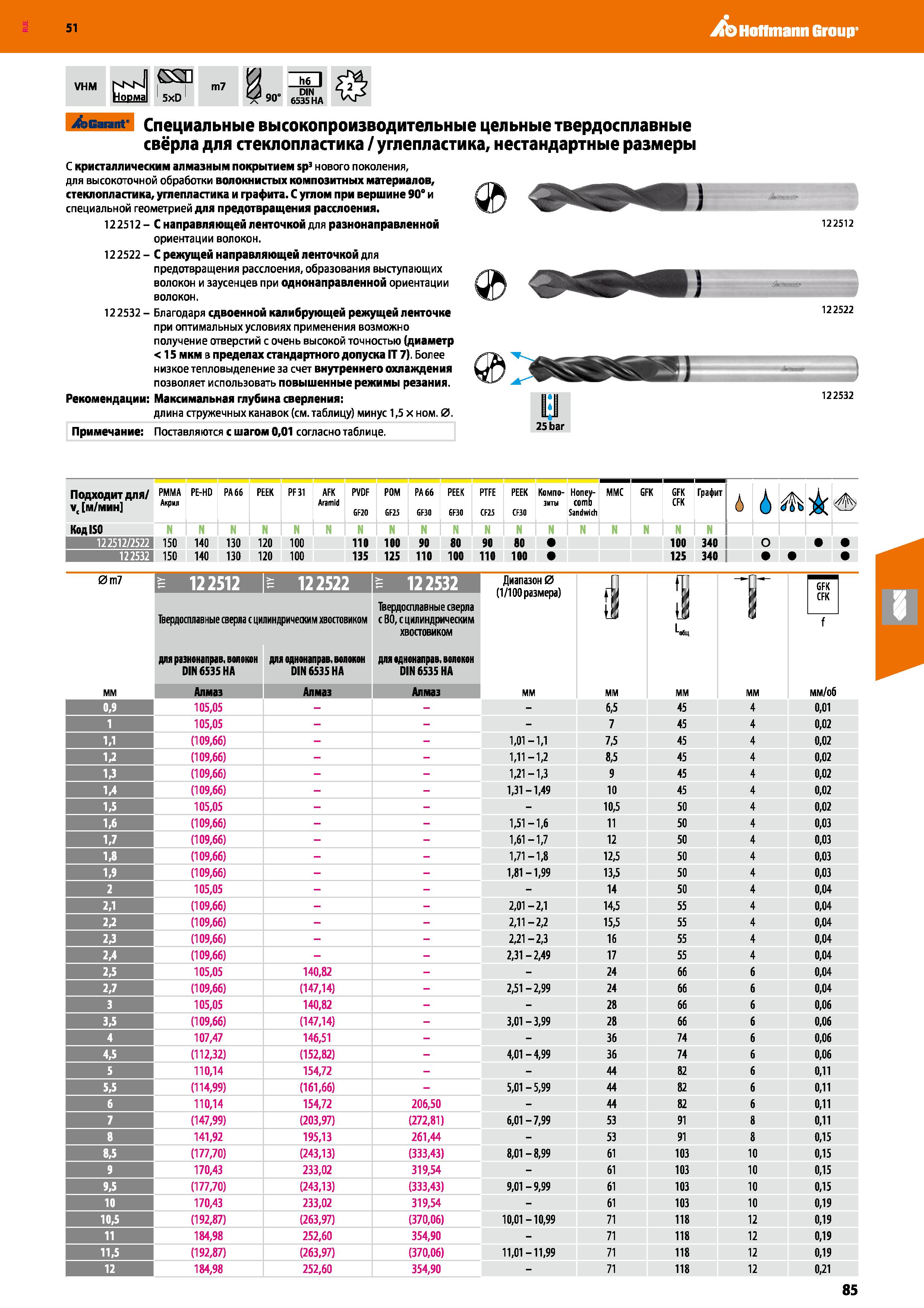

Hoffmann Group 51 VHM NsN Норма СЯ 5xD m7 1 90” h6 I DIN 6535 HA Garant Специальные высокопроизводительные цельные твердосплавные свёрла для стеклопластика / углепластика, нестандартные размеры С кристаллическим алмазным покрытием sp3 нового поколения, для высокоточной обработки волокнистых композитных материалов, стеклопластика, углепластика и графита. С углом при вершине 90° и специальной геометрией для предотвращения расслоения. 122512 - С направляющей ленточкой для разнонаправленной ориентации волокон. 12 2522 - С режущей направляющей ленточкой для предотвращения расслоения, образования выступающих волокон и заусенцев при однонаправленной ориентации волокон. 122532 - Благодаря сдвоенной калибрующей режущей ленточке при оптимальных условиях применения возможно получение отверстий с очень высокой точностью (диаметр 15 мкм з пределах стандартного допуска IT 7). Богее низкое тепловыделение за счет внутреннего охлаждения позволяет использовать повышенные режимы резания. Рекомендации: Максимальная глубина сверления: длина стружечных канавок (см. таблицу) минус 1,5 ж ном. 0. Примечание: Поставляются с шагом 0,01 согласно таблице. 122512 122522 122532 25 bar Подходит для Vc м/мин РИМА Акрил PE-HD РА 66 РЕЕК PF31 AFK Aramid PVDF GF20 РОМ GF25 РА 66 GF30 РЕЕК EF30 PTFE CF25 РЕЕК CF30 Компо- зиты Honey- comb Sandwich ммс GFK GFK CFK Графит А А Код ISO N Гпм N N Гпм N N N Гпм N Пг1 Гпг1 пг1 N Пг1 N 150 140 130 120 100 110 100 90 80 90 80 100 340 о 122532 150 140 130 120 100 135 125 110 100 110 100 125 340 0т7 £ 122512 = 122522 122532 Диапазон 0 (1/100 размера) fU -п- GFK Твердосплавные сверла J CFK Твердосплавные сверла с цилиндрическим хвостовиком с ВО, с цилиндрическим хвостовиком UJ Ц(йц f для разнонаправ.волокон DIN 6535 НА для однонаправ, волокон DIN 6535 НА для еднонаправ, волокон DIN 6535 НА мм Алмаз Алмаз Алмаз мм мм/об 0,9 105,05 - 6,5 45 4 0,01 1 105,05 - 7 45 4 0,02 1,1 (109,66) 1,01-1,1 7,5 45 4 0,02 1,2 (109,66) 1,11-1,2 8,5 45 4 0,02 1,3 (109,66) 1,21-1,3 45 4 0,02 1А (109,66) 1,31-1,49 10 45 4 0,02 1,5 105,05 - IU,J 50 4 0,02 1,6 (109,66) 1,51-1,6 11 50 4 0,03 1,7 (109,66) 1,61-1,7 12 50 4 0,03 1,8 (109,66) 1,71-1,8 12,5 50 4 0,03 1,9 (109,66) 1,81-1,99 13,5 50 4 0,03 2 105,05 - 14 50 4 0,04 2,1 (109,66) 2,01-2,1 14,5 55 4 0,04 2,2 (109,66) 2,11-2,2 15,5 55 4 0,04 2,3 (109,66) 2,21-2,3 16 55 4 0,04 2/4 (109,66) 2,31-2,49 17 55 4 0,04 105,05 140,82 24 66 б 0,04 (109,66) (147,14) - 2,51-2,99 24 66 6 0,04 3 105,05 140,82 28 66 6 0,06 3,5 (109,66) (147,14) - 3,01-3,99 28 66 б 0,06 4 107,47 146,51 36 74 б 0,06 4,5 (112,32) (152,82) - 4,01-4,99 36 74 6 0,06 5 110,14 154,72 44 82 б 0,11 5,5 (114,99) (161,66) - 5,01-5,99 44 82 б 0,11 б 110,14 154,72 206,50 - 44 82 6 0,11 7 (147,99) (203,97) (272,81) 6,01-7,99 53 91 8 0,11 8 141,92 195,13 261,44 - 53 91 8 0,15 8,5 (177,70) (243,13) (333,43) 8,01-8,99 61 103 10 0,15 9 170,43 233,02 319,54 - 61 103 10 0,15 9,5 (177,70) (243,13) (333,43) 9,01-9,99 61 103 10 0,15 10 170,43 233,02 319,54 - 61 103 10 0,19 10,5 (192,87) (263,97) (370,06) 10,01-10,99 71 118 12 0,19 11 184,98 252,60 354,90 - 71 118 12 0,19 11,5 (192,87) (263,97) (370,06) 11,01-11,99 71 118 12 0,19 12 184,98 252,60 354,90 - 71 118 12 0,21
