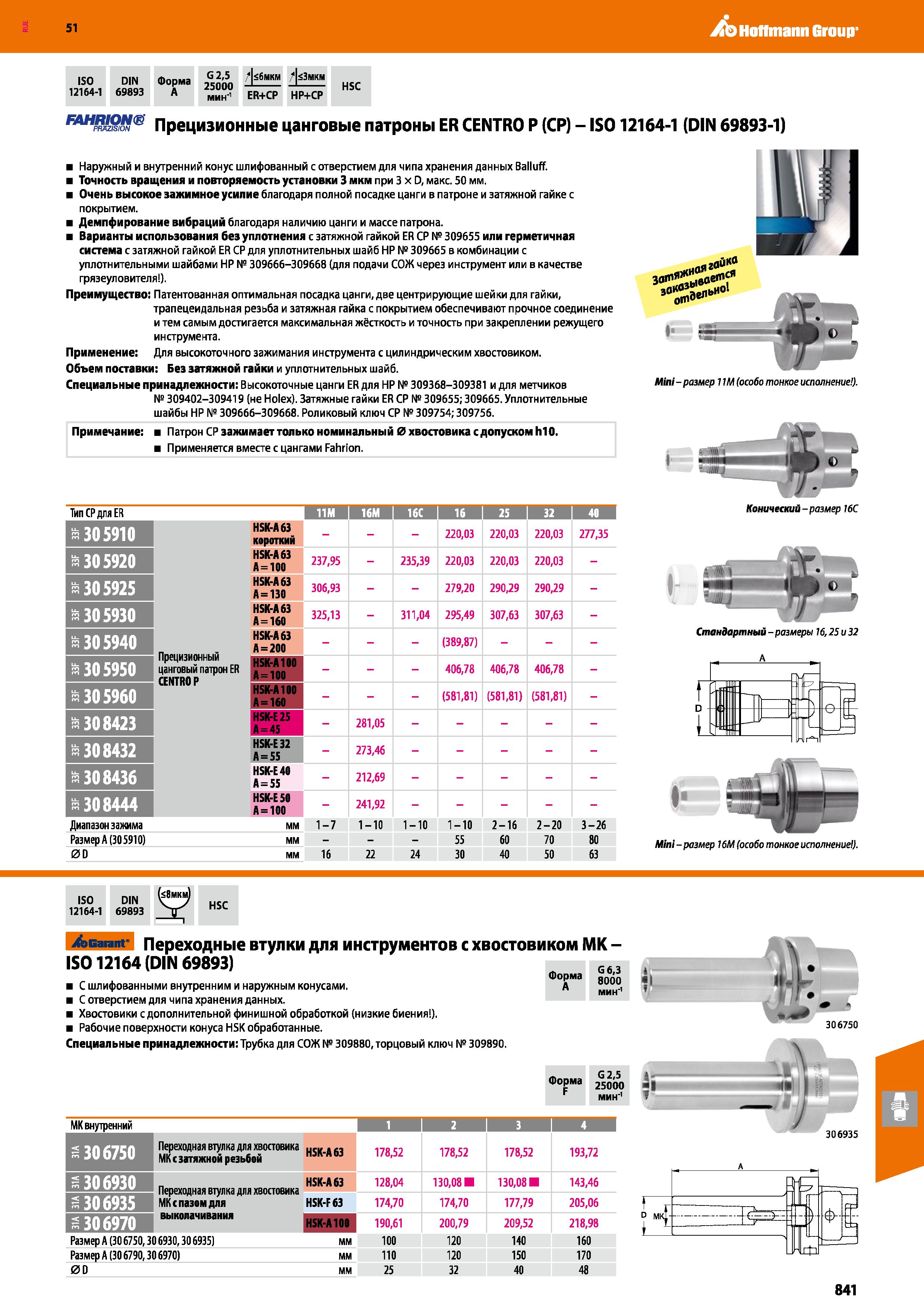

841 Каталог HOFFMANN GROUP 2020 Режущий и вспомогательный инструмент для станков Стр.841

Каталог HOFFMANN GROUP 2020 Инструмент и оснастка для станков Стр. 841 0841 Lab2u

Hoffmann Group 51 ISO DIN 12164-1 69893 Форма A G 2,5 25000 6мкм " аЗмкм ER+CP HP+CP HSC Прецизионные цанговые патроны ER CENTRO P (CP) - IS012164-1 (DIN 69893-1) Наружный и внутренний конус шлифованный с отверстием для чипа хранения данных Balluff. Точность вращения и повторяемость установки 3 мкм при 3 ж D, макс. 50 мм. Очень высокое зажимное усилие благодаря полной посадке цанги в патроне и затяжной гайке с покрытием. Демпфирование вибраций благодаря наличию цанги и массе патрона. Варианты использования без уплотнения с затяжной гайкой ER СР № 309655 или герметичная система с затяжной гайкой ER СР для уплотнительных шайб HP № 309665 в комбинации с уплотнительными шайбами HP № 309666-309668 (для подачи СОЖ через инструмент или в качестве грязеуловителя ). Преимущество; Патентованная оптимальная посадка цанги, две центрирующие шейки для гайки, трапецеидальная резьба и затяжная гайка с покрытием обеспечивают прочное соединение и тем самым достигается максимальная жёсткость и точность при закреплении режущего инструмента. Применение Для высокоточного зажимания инструмента с цилиндрическим хвостовиком. Объем поставки: Без затяжной гайки и уплотнительных шайб. Специальные принадлежности; Высокоточные цанги ER для HP № 309368-309381 и для метчиков № 309402-309419 (не Holex). Затяжные гайки ER СР № 309655; 309665. Уплотнительные шайбы HP № 309666-309668. Роликовый ключ СР № 309754; 309756. Примечание: Патрон СР зажимает только номинальный 0 хвостовика с допуском hi 0. Применяется вместе с цангами Fahrion. Тип СР для ER 11М 16М 16С 1 16 25 32 40 ШМ1Д HSK-A63 короткий - 220,03 220,03 220,03 277,35 1 305920 HSK-A63 А = 100 237,95 - 235,39 220,03 220,03 220,03 - HSK-A63 А = 130 306,93 279,20 290,29 290,29 - 1 305930 HSK-A63 А = 160 325,13 - 311,04 295,49 307,63 307,63 - Прецизионный цанговый патрон ER CENTROР HSK-A63 А = 200 - (389,87) - 1 305950 HSK-A100 А = 100 - 406,78 406,78 406,78 - 1 я HSK-A100 А = 160 - (581,81) (581,81) (581,81) - 1 30 8423 HSK-E25 А = 45 - 281,05 - HSK-E32 А = 55 - 273,46 - 1 30 8436 HSK-E40 А = 55 - 212,69 - ВИШИ HSK-E50 А = 100 - 241,92 - Диапазон зажима мм 1-7 1-10 1-10 1-10 2-16 2-20 3-26 РазмерА (305910) мм - 55 60 70 80 0D мм 16 22 24 30 40 50 63 ISO DIN 12164-1 69893 HSC Garant Переходные втулки для инструментов с хвостовиком МК -IS012164 (DIN 69893) С шлифованными внутренним и наружным конусами. С отверстием для чипа хранения данных. Хвостовики с дополнительной финишной обработкой (низкие биения ). Рабочие поверхности конуса HSK обработанные. Специальные принадлежности; Трубка для СОЖ № 309880, торцовый ключ № 309890. Форма А G6.3 8000 мин'1 Форма Р G 2,5 25000 МИН'1 МК внутренний 1 2 3 4 I £30 6750 Переходная втулка для хвостовика МК с затяжной резьбой HSK-A 63 178,52 178,52 178,52 193,72 £306930 Переходная втулка для хвостовика HSK-A63 128,04 130,08 130,08 143,46 £306935 МК с пазом для HSK-F63 174,70 174,70 177,79 205,06 £30 6970 выколачивания HSK-A100 190,61 200,79 209,52 218,98 Размер А (30 6750,30 6930,30 6935) мм 100 120 140 160 Размер А (30 6790,30 6970) мм 110 120 150 170 0D мм 25 32 40 48 (С D МК, 306750 306935 3°оП’0еЛьИО йкв т " Mini - размер 1 1М (особо тонкое исполнение ). Стандартный - размеры 16,25 и 32 Комический -размер 16 С Mini - размер 16М (особо тонкое исполнение ). 841
