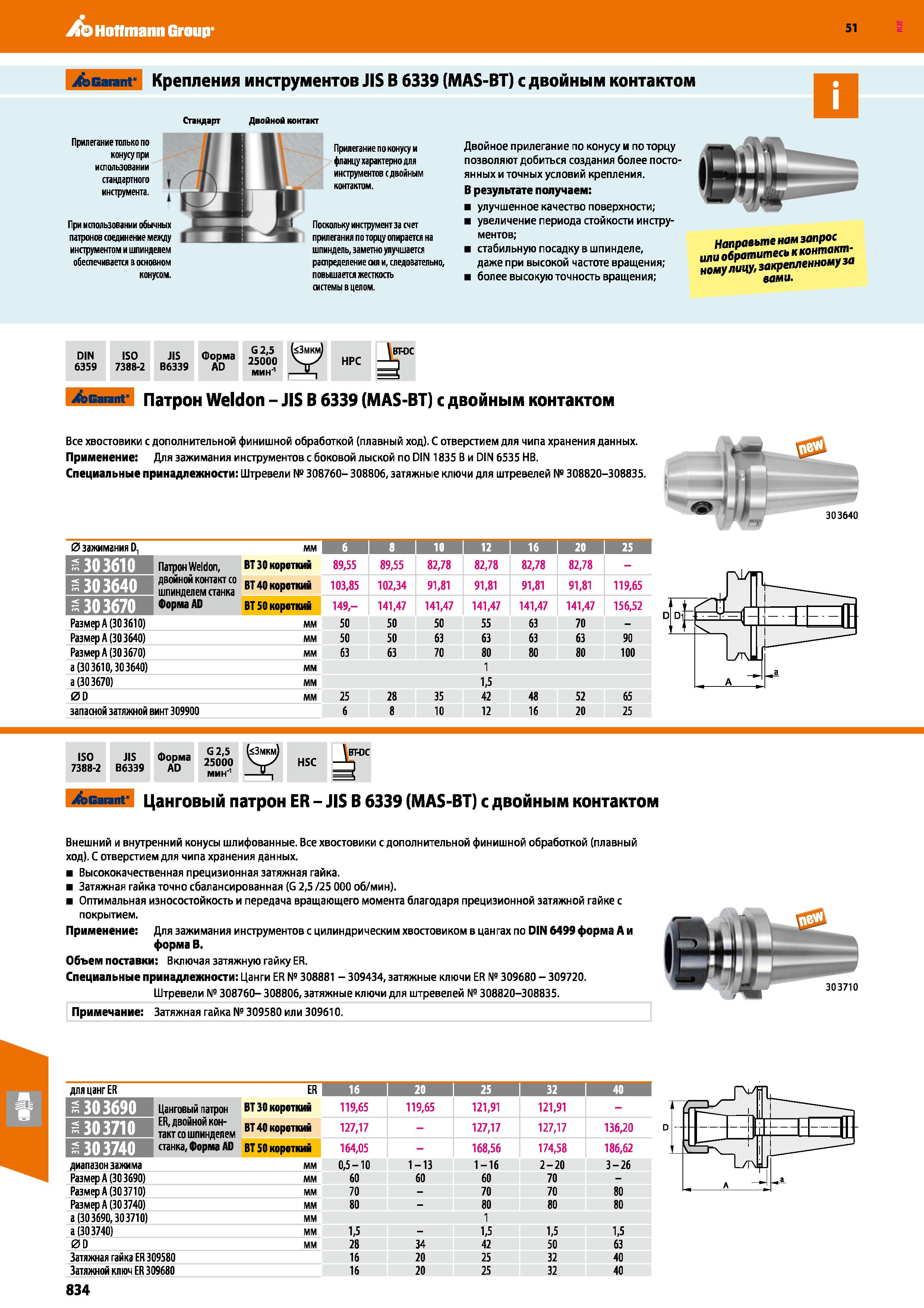

Hoffmann Group 51 jfbGarant Крепления инструментов JIS В 6339 (MAS-BT) с двойным контактом Стандарт Двойной контакт Двойное прилегание по конусу и по торцу позволяют добиться создания более постоянных и точных условий крепления. В результате получаем: улучшенное качество поверхности; увеличение периода стойкости инструментов; стабильную посадку в шпинделе, даже при высокой частоте вращения; более высокую точность вращения; Направьте нам запР°‘ или обротитеськконтат НОМУ лицу, закрепленному за вами. DIN 6359 ISO 7388-2 JIS В6339 Форма AD НРС \ ВГ-ОС XbGarant' Патрон Weldon - JIS В 6339 (MAS-BT) с двойным контактом Все хвостовики с дополнительной финишной обработкой (плавный ход). С отверстием для чипа хранения данных. Применение Для зажимания инструментов с боковой лыской по DIN 1835 В и DIN 6535 НВ. Специальные принадлежности: Штревели № 308760- 308806, затяжные ключи для штревелей № 308820-308835. 0 зажимания D, мм 6 1 8 I 10 12 i 1 20 1 25 £303610 ВТ 30 короткий 89,55 89,55 82,78 82,78 82,78 82,78 - ВТ 40 короткий 103,85 102,34 91,81 91,81 91,81 91,81 119,65 £303670 КШэШ ВТ 50 короткий 149,- 141,47 141,47 141,47 141,47 141,47 156,52 РазмерА (30 3610) мм 50 50 50 55 63 70 - РазмерА (303640) мм 50 50 63 63 63 63 90 РазмерА (303670) мм 63 63 70 80 80 80 100 а (30 3610,30 3640) мм 1 а (30 3670) мм 1,5 0D мм 25 28 35 42 48 52 65 запасной затяжной винт 309900 6 8 10 12 16 20 25 "i 303640 ISO 7388-2 JIS Форма 06339 AD мин HSC \BT-OC XbGarant' Цанговый патрон ER - JIS В 6339 (MAS-ВТ) с двойным контактом Внешний и внутренний конусы шлифованные. Все хвостовики с дополнительной финишной обработкой (плавный ход). С отверстием для чипа хранения данных. Высококачественная прецизионная затяжная гайка. Затяжная гайка точно сбалансированная G 2,5 /25 000 об/мин). Оптимальная износостойкость и передача вращающего момента благодаря прецизионной затяжной гайке с покрытием. Применение Для зажимания инструментов с цилиндрическим хвостовиком в цангах по DIN 6499 форма А и форма В. Объем поставки: Включая затяжную гайку ER. Специальные принадлежности: Цанги ER № 308881 - 309434, затяжные ключи ER № 309680 - 309720. Штревели № 308760- 308806, затяжные ключи для штревелей № 308820-308835. Примечание: Затяжная гайка № 309580 или 309610. для цанг ER ER 16 20 25 32 40 ютим Цанговый патрон ВТ 30 короткий 119,65 119,65 121,91 121,91 - £303710 ER, двойной контакт со шпинделем ВТ 40 короткий 127,17 - 127,17 127,17 136,20 £303740 станка, Форма AD ВТ 50 короткий 164,05 - 168,56 174,58 186,62 диапазон зажима мм 0,5-10 1-13 1-16 2-20 3-26 РазмерА (303690) мм 60 60 60 70 - РазмерА (303710) мм 70 - 70 70 80 РазмерА (303740) мм 80 - 80 80 80 а (303690,303710) мм 1 а (303740) мм 1,5 - 1,5 1,5 1,5 0D мм 28 34 42 50 63 Затяжная гайка ER 309580 16 20 25 32 40 Затяжной ключ ER 309680 16 20 25 32 40 При использовании обычных патронов соединение между инструментом и шпинделем обеспечивается в основном конусом. Прилегание по конусу и фланцу характерно для инструментов с двойным контактом. Поскольку инструмент за счет прилегания по торцу опирается на шпиндель, заметно улучшается распределение сил и, следовательно, повышается жесткость системы в целом. Прилегание только по конусу при использовании стандартного инструмента. 303710 834
