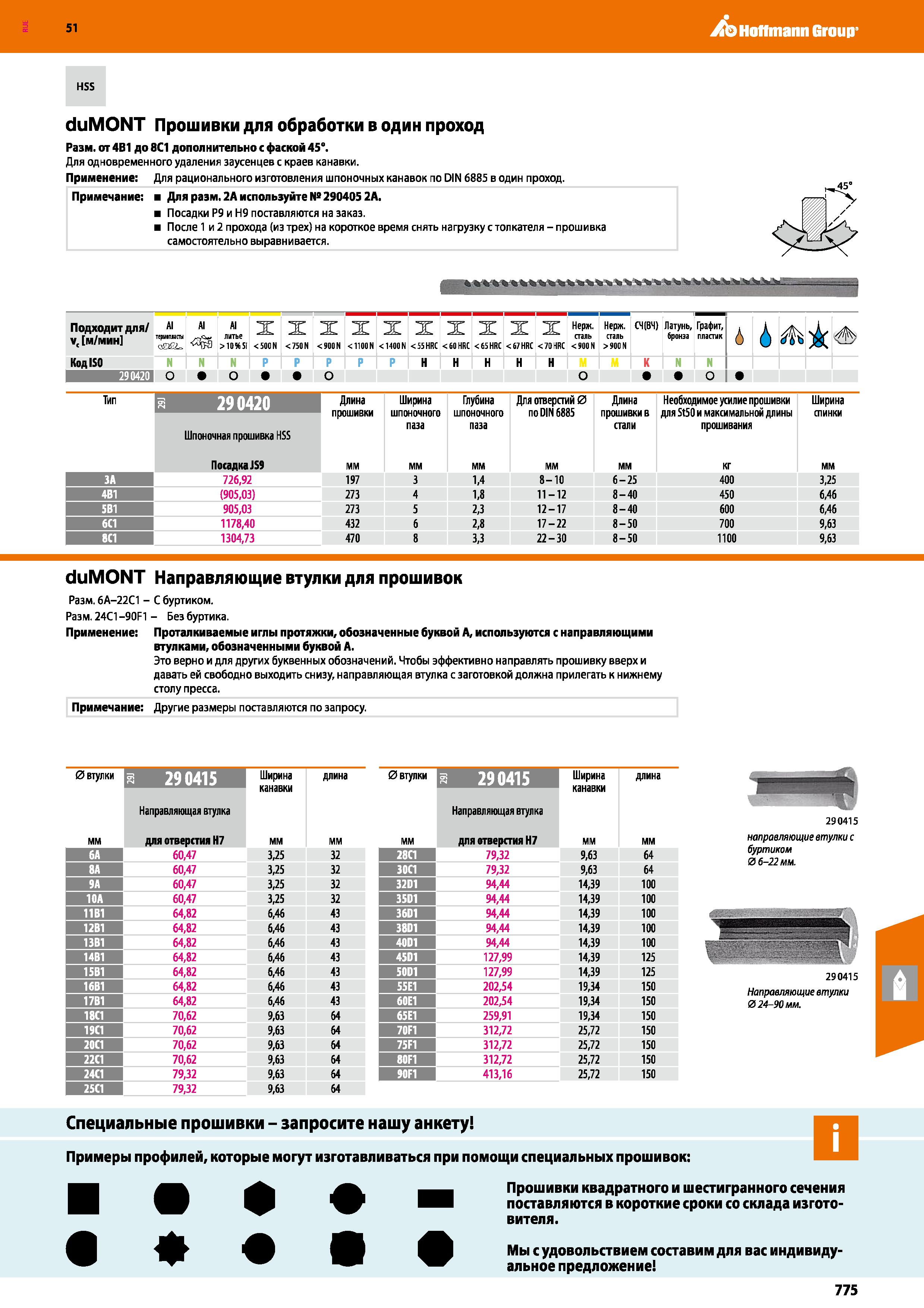

Hoffmann Group 51 HSS duMONT Прошивки для обработки в один проход Разм. от 4В1 до 8С1 дополнительно с фаской 45°. Для одновременного удаления заусенцев с краев канавки. Применение Для рационального изготовления шпоночных канавок по DIN 6885 в один проход. Примечание: Для разм. 2А используйте № 290405 2А. Посадки Р9 и Н9 поставляются на заказ. После 1 и 2 прохода (из трех) на короткое время снять нагрузку с толкателя - прошивка самостоятельно выравнивается. Подходит для Vc м/мин AI термшипы Al литье > 10 % SI X 500 N X 7S0 N ж, 900N Ж 1100 N X 1400 N X X 55 HRC 60 HRC X 65 HRC X X 67 HRC 70 HRC Нержавеющая сталь 900 N Нержавеющая сталь > 90С N СЧ ВЧ) Латунь, бронза Графит, пластик а 4 к Код ISO N Р н н н н н К N N О Тиг з 29 0420 Длина прошивки Ширина шпоночного паза Глубина шпоночного паза Для отверстий 0 по DIN 6885 Длина прошивки в стали Необходимое усилие прошивки для St50 и максимальной длины прошивания Ширина спинки Шпоночная прошивка HSS ПосадкаJS9 мм кг мм ЗА 726,92 197 3 1,4 8-10 6-25 400 3,25 4В1 (905,03) 273 4 1,8 11-12 8-40 450 6,46 5В1 905,03 273 5 2,3 12-17 8-40 600 6,46 6С1 1178,40 432 6 2,8 17-22 8-50 700 9,63 8С1 1304,73 470 8 3,3 22-30 8-50 1100 9,63 duMONT Направляющие втулки для прошивок Разм. 6А-22С1 - С буртиком. Разм. 24С1-90F1 - Без буртика. Применение Проталкиваемые иглы протяжки, обозначенные буквой А, используются с направляющими втулками, обозначенными буквой А. Это верно и для других буквенных обозначений. Чтобы эффективно направлять прошивку вверх и давать ей свободно выходить снизу, направляющая втулка с заготовкой должна прилегать к нижнему столу пресса. Примечание: Другие размеры поставляются по запросу. 0 втулки з 290415 Ширина длина 0 втулки з 290415 Ширина длина кзнэвки кэнэвки Направляющая втулка Направляющая втулка мм для отверстия Н7 мм для отверстия Н7 мм 6А 60,47 3,25 32 28С1 79,32 9,63 64 8А 60,47 3,25 32 30С1 79,32 9,63 64 9А 60,47 3,25 32 32D1 94,44 14,39 100 10А 60,47 3,25 32 35D1 94,44 14,39 100 11В1 64,82 6,46 43 36D1 94,44 14,39 100 12В1 64,82 6,46 43 38D1 94,44 14,39 100 13В1 64,82 6,46 43 40D1 94,44 14,39 100 14В1 64,82 6,46 43 45D1 127,99 14,39 125 15В1 64,82 6,46 43 50D1 127,99 14,39 125 16В1 64,82 6,46 43 55Е1 202,54 19,34 150 17В1 64,82 6,46 43 60Е1 202,54 19,34 150 18С1 70,62 9,63 64 65Е1 259,91 19,34 150 19С1 70,62 9,63 64 70F1 312,72 25,72 150 20С1 70,62 9,63 64 75F1 312,72 25,72 150 22С1 70,62 9,63 64 80F1 312,72 25,72 150 24С1 79,32 9,63 64 90F1 413,16 25,72 150 2SC1 79,32 9,63 64 290415 направляющие втулки с буртиком 06-22 мм. 290415 Направляющие втулки 024-90 мм. Специальные прошивки - запросите нашу анкету Примеры профилей, которые могут изготавливаться при помощи специальных прошивок: -ш Прошивки квадратного и шестигранного сечения поставляются в короткие сроки со склада изготовителя. Мыс удовольствием составим для вас индивидуальное предложение 775
