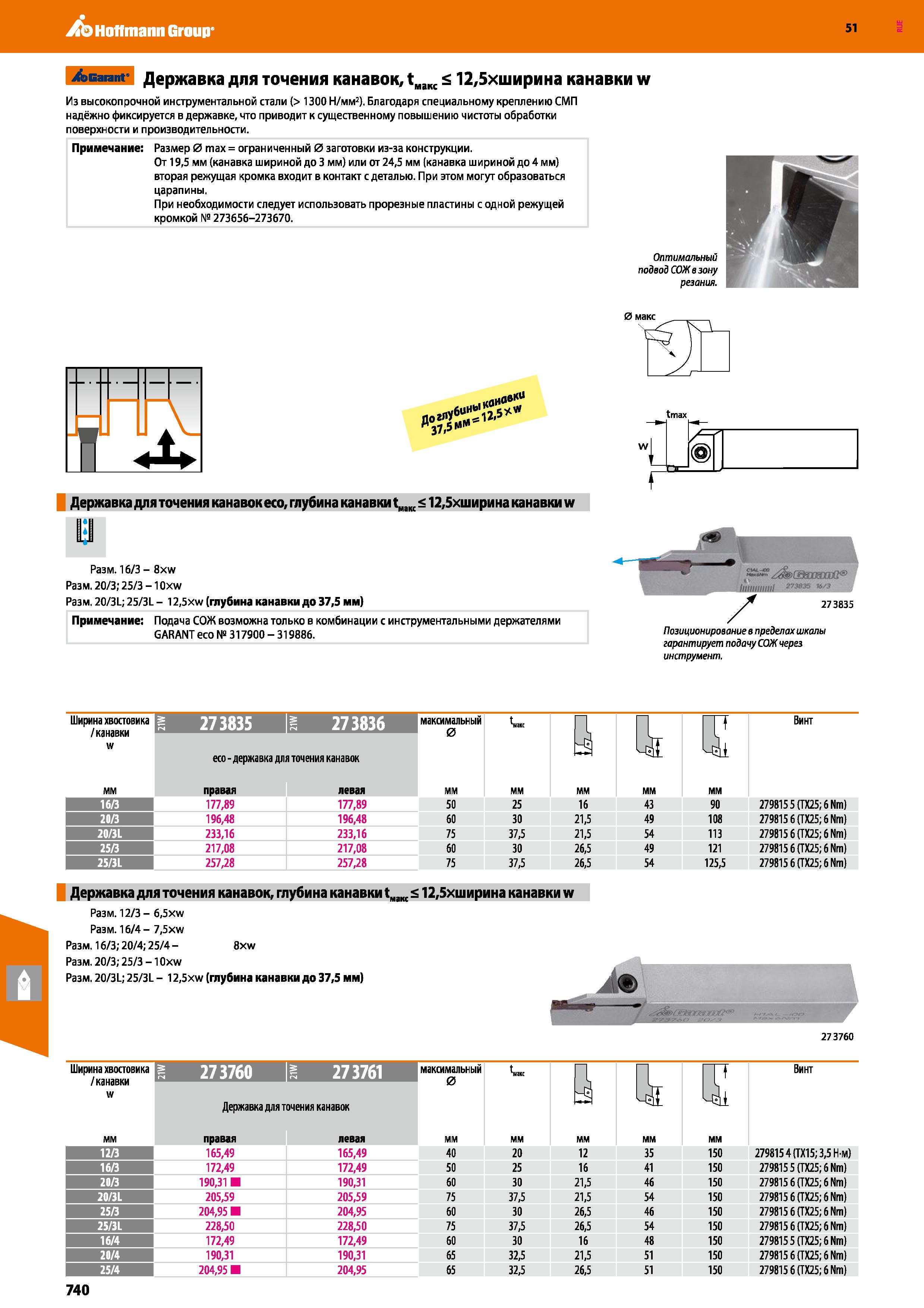

740 Каталог HOFFMANN GROUP 2020 Режущий и вспомогательный инструмент для станков Стр.740

Каталог HOFFMANN GROUP 2020 Инструмент и оснастка для станков Стр. 740 0740 Lab2u

Hoffmann Group 51 /sBaranf Державка для точения канавок, tMaKC 12,5хширина канавки w Из высокопрочной инструментальной стали (> 1300 Н/мм2). Благодаря специальному креплению СМП надёжно фиксируется в державке, что приводит к существенному повышению чистоты обработки поверхности и производительности. Примечание: Размер 0 max = ограниченный 0 заготовки из-за конструкции. От 19,5 мм (канавка шириной до 3 мм) или от 24,5 мм (канавка шириной до 4 мм) вторая режущая кромка входит в контакт с деталью. При этом могут образоваться царапины. При необходимости следует использовать прорезные пластины с одной режущей кромкой № 273656-273670. Оптимальный подвод СОЖ в зону резания. 0 макс tmax UJ Державка для точения канавок есо, глубина канавки tMaKC 12,5хширина канавки w Разм. 16/3 - 8xw Разм. 20/3; 25/3-10xw Разм. 20/3L; 25/3L - 12,5xw (глубина канавки до 37,5 мм) Примечание: Подача СОЖ возможна только в комбинации с инструментальными держателями GARANT есо № 317900 - 319886. гарантирует подачу СОЖ через инструмент. Ширина хвостовика /канавки w 273835 273836 максимальным 0 есо - державка для точения канавок Державка для точения канавок, глубина канавки tMKC 12,5хширина канавки w Разм. 12/3 - 6,5xw Разм. 16/4- 7,5xw Разм. 16/3; 20/4; 25/4 - 8xw Разм. 20/3; 25/3-10xw Разм. 20/3L; 25/3L - 12,5xw (глубина канавки до 37,5 мм) Винт мм правая левая мм 16/3 177,89 177,89 50 25 16 43 90 279815 5 (ТХ25; 6 Nm) 20/3 196,48 196,48 60 30 21,5 49 108 279815 6 (ТХ25; 6 Nm) 20/3L 233,16 233,16 75 37,5 21,5 54 113 279815 6 (ТХ25; 6 Nm) 25/3 217,08 217,08 60 30 26,5 49 121 279815 б (ТХ25; 6 Nm) 25/3L 257,28 257,28 75 37,5 26,5 54 125,5 279815 6 (ТХ25; 6 Nm) ЩГ 273760 Ширина хвостовика /канавки W 27 3760 273761 Державка для точения канавок максимальный 0 Винт мм правая левая мм 12/3 165,49 165,49 40 20 12 35 150 279815 4 (ТХ15; 3,5 Н-м) 16/3 172,49 172,49 50 25 16 41 150 279815 5 (ТХ25; 6 Nm) 20/3 190,31 190,31 60 30 21,5 46 150 279815 6 (ТХ25; 6 Nm) 20/3L 205,59 205,59 75 37,5 21,5 54 150 279815 6 (ТХ25; 6 Nm) 25/3 204,95 204,95 60 30 26,5 46 150 279815 6 (ТХ25; 6 Nm) 25/3L 228,50 228,50 75 37,5 26,5 54 150 279815 6 (TX25; 6 Nm) 16/4 172,49 172,49 60 30 16 48 150 279815 5 (TX25; 6 Nm) 20/4 190,31 190,31 65 32,5 21,5 51 150 279815 б (TX25; 6 Nm) 25/4 204,95 204,95 65 32,5 26,5 51 150 279815 6 (TX25; 6 Nm) 740
