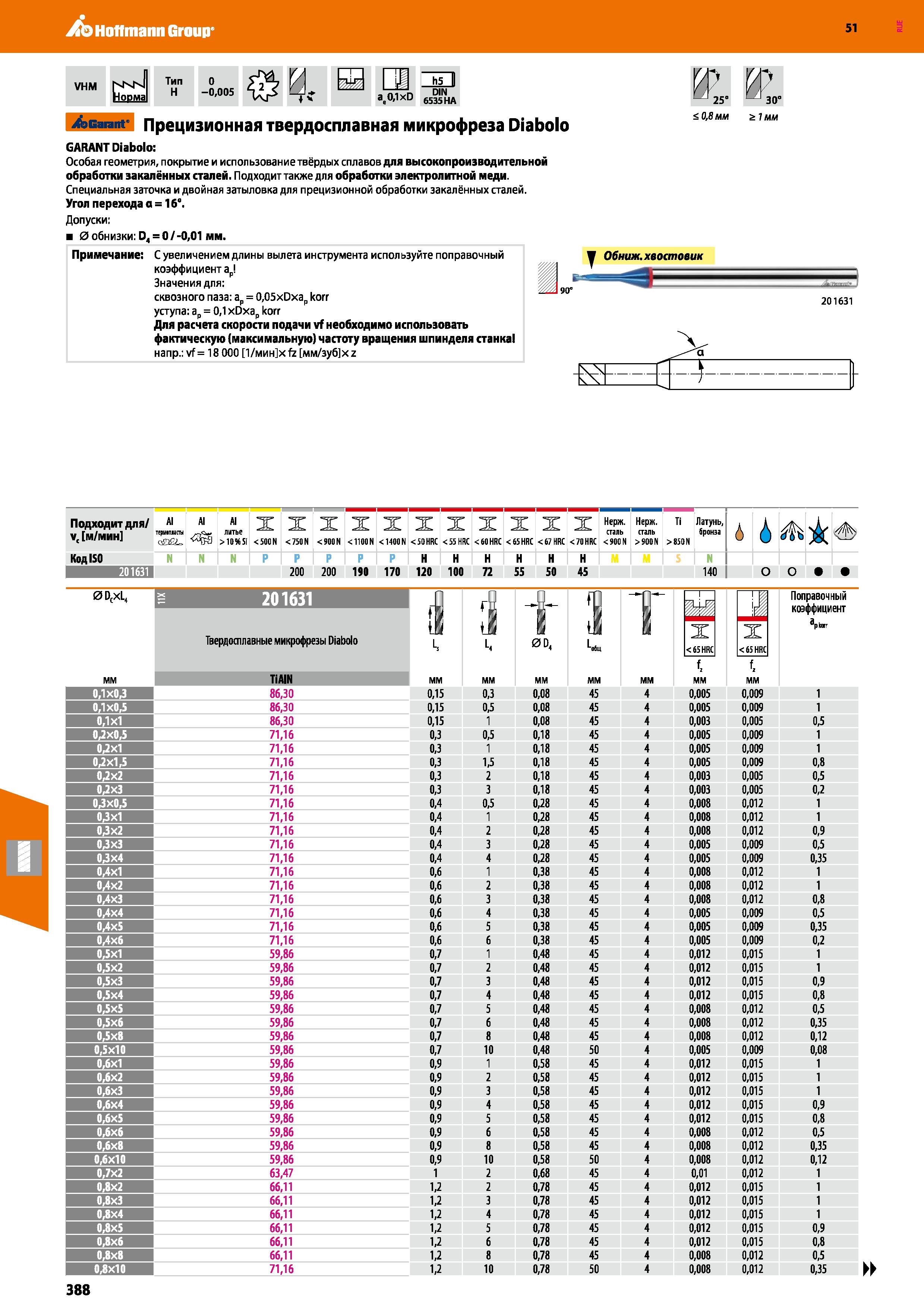

Hoffmann Group 51 VHM NsN Норма Тип H О -0,005 И. V h5 at0,1xD DIN 6535 НА Garant Прецизионная твердосплавная микрофреза Diabolo GARANT Diabolo: Особая геометрия, покрытие и использование твёрдых сплавов для высокопроизводительной обработки закалённых сталей. Подходит также для обработки электролитной меди. Специальная заточка и двойная затыловка для прецизионной обработки закалённых сталей. Угол перехода а = 16°. Допуски: 0 обнизки: D4 = 0/-0,01 мм. Примечание: С увеличением длины вылета инструмента используйте поправочный Значения для: сквозного паза: ар = 0,05xDxap korr уступа: ар = 0,1 xDxap korr Для расчета скорости подачи vf необходимо использовать фактическую (максимальную) частоту вращения шпинделя станка напр.: vf = 18 000 1/мин хЪ MM/3y6 xz ’ 25" £0,8 мм 30° а 7 мм Обниженный хвостовик 201631 s\ Подходит для А А А v Гм/мин1 чилим литье V, lm/mhhj сота, %а >io%5i X 500 N X X 750 N 900 N X 1100 N X 1400 N X 50HRC X 55 НДС X 60 HRC X 65 HRC X 67 HRC X 70 HRC Нержавеющая сталь 900 N Нержавеющая сталь > 900 N Ti >850N Латунь, бронза 4 6 к Код ISO р Р Р Р Р н н Н н н н N 201631 I 200 200 190 170 120 100 72 55 50 45 140 0 DcxL4 201631 Твердосплавные микрофрезы Diabolo 0D4 S Поправочный коэффициент pknrr ММ TiAlN мм f, мм f, мм 0,1 хО 86,30 0,15 0,3 0,08 45 4 0,005 0,009 1 0,1х0,5 86,30 0,15 0,5 0,08 45 4 0,005 0,009 1 0,1x1 86,30 0,15 0,08 45 4 0,003 0,005 0,5 0,2x0,5 71,16 0,3 0,5 0,18 45 4 0,005 0,009 1 0,2x1 71,16 0,3 1 0,18 45 4 0,005 0,009 1 0,2x1,5 71,16 0,3 1,5 0,18 45 4 0,005 0,009 0,8 0,2x2 71,16 0,3 2 0,18 45 4 0,003 0,005 0,5 0,2x3 71,16 0,3 3 0,18 45 4 0,003 0,005 0,2 0,3x0,5 71,16 0,4 0,5 0,28 45 4 0,008 0,012 1 0,3x1 71,16 0,4 1 0,28 45 4 0,008 0,012 1 0,3x2 71,16 0,4 2 0,28 45 4 0,008 0,012 0,9 03x3 71,16 0,4 3 0,28 45 4 0,005 0,009 0,5 0,3x4 71,16 0,4 4 0,28 45 4 0,005 0,009 0,35 0/4x1 71,16 0,6 1 0,38 45 4 0,008 0,012 1 0/4x2 71,16 0,6 2 0,38 45 4 0,008 0,012 1 0/4x3 71,16 0,6 3 0,38 45 4 0,008 0,012 0,8 0/4x4 71,16 0,6 4 0,38 45 4 0,005 0,009 0,5 0/4x5 71,16 0,6 5 0,38 45 4 0,005 0,009 0,35 0/4x6 71,16 0,6 6 0,38 45 4 0,005 0,009 0,2 0,5x1 59,86 0,7 1 0,48 45 4 0,012 0,015 1 0,5x2 59,86 0,7 2 0,48 45 4 0,012 0,015 1 0,5x3 59,86 0,7 3 0,48 45 4 0,012 0,015 0,9 0,5x4 59,86 0,7 4 0,48 45 4 0,012 0,015 0,8 0,5x5 59,86 0,7 5 0,48 45 4 0,008 0,012 0,5 0,5x6 59,86 0,7 6 0,48 45 4 0,008 0,012 0,35 0,5x8 59,86 0,7 0,48 45 4 0,008 0,012 0,12 0,5x10 59,86 0,7 10 0,48 50 4 0,005 0,009 0,08 0,6x1 59,86 0,9 1 0,58 45 4 0,012 0,015 1 0,6x2 59,86 0,9 2 0,58 45 4 0,012 0,015 1 0,6x3 59,86 0,9 3 0,58 45 4 0,012 0,015 1 0,6X4 59,86 0,9 4 0,58 45 4 0,012 0,015 0,9 0,6x5 59,86 0,9 5 0,58 45 4 0,012 0,015 0,8 0,6x6 59,86 0,9 6 0,58 45 4 0,008 0,012 0,5 0,6x8 59,86 0,9 0,58 45 4 0,008 0,012 0,35 0,6X10 59,86 0,9 10 0,58 50 4 0,008 0,012 0,12 0,7x2 63,47 1 2 0,68 45 4 0,01 0,012 1 0,8x2 66,11 1,2 2 0,78 45 4 0,012 0,015 1 0,8x3 66,11 1,2 3 0,78 45 4 0,012 0,015 1 0,8x4 66,11 1,2 4 0,78 45 4 0,012 0,015 1 0,8x5 66,11 1,2 5 0,78 45 4 0,012 0,015 0,9 0,8x6 66,11 1,2 6 0,78 45 4 0,012 0,015 0,8 0,8x8 66,11 1,2 0,78 45 4 0,008 0,012 0,5 0,8x10 71,16 1,2 10 0,78 50 4 0,008 0,012 0,35 388
