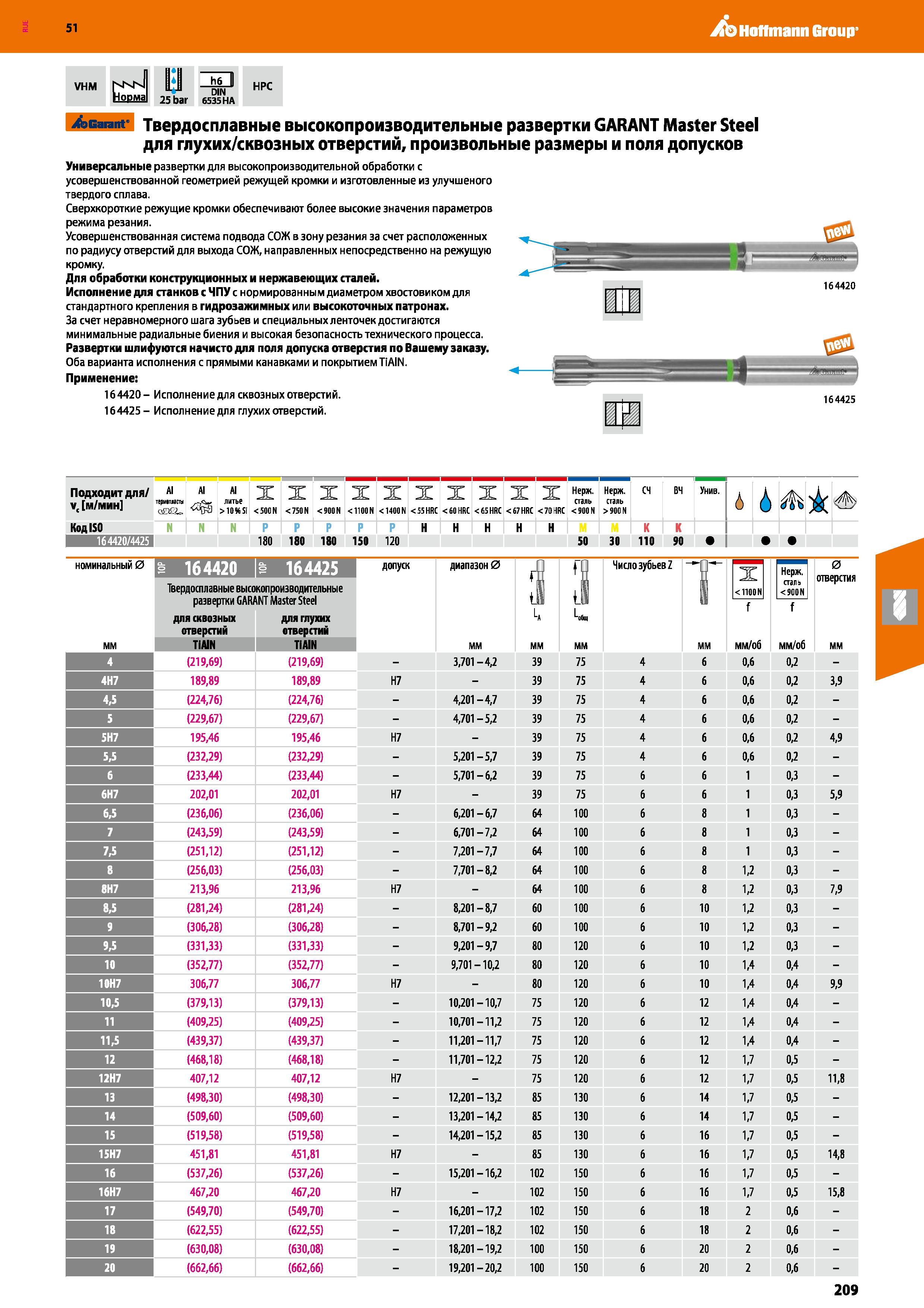

Hoffmann Group 51 VHM NsN Норма ЙП DIN 25 bar 6535 HA HPC Garant Твердосплавные высокопроизводительные развертки GARANT Master Steel для глухих/сквозных отверстий, произвольные размеры и поля допусков Универсальные развертки для высокопроизводительной обработки с усовершенствованной геометрией режущей кромки и изготовленные из улучшеного твердого сплава. Сверхкороткие режущие кромки обеспечивают более высокие значения параметров режима резания. Усовершенствованная система подвода СОЖ в зону резания за счет расположенных по радиусу отверстий для выхода СОЖ, направленных непосредственно на режущую кромку. Для обработки конструкционных и нержавеющих сталей. Исполнение для станков с ЧПУ с нормированным диаметром хвостовиком для стандартного крепления в гидрозажимных или высокоточных патронах. За счет неравномерного шага зубьев и специальных ленточек достигаются минимальные радиальные биения и высокая безопасность технического процесса. Развертки шлифуются начисто для поля допуска отверстия по Вашему заказу. Оба варианта исполнения с прямыми канавками и покрытием TiAIN. Применение 164420- Исполнение для сквозных отверстий. 164425- Исполнение для глухих отверстий. Подходит для Vc м/мин AI ТСрМПНПЫ tfflEi, Al литье >1016 Si X 500 N X 750 N X 900 N X 1100 N X 1400 N X 55 HRC X 60 HRC X 65 HRC X 67 HRC X 70 HRC Нержавеющая сталь 900 N Нержавеющая сталь >900 N сч вч Унив. 4 А Код ISO N P H К к HfEMiKEUI 180 180 180 150 120 50 30 110 90 номинальный 0 Твердосплавные высокопроизводительные развертки GARANT Master Steel допуск диапазон 0 Число зубьев Z для сквозных для глухих 1100N Нержавеющая сталь OOON 0 отверстия f ММ отверстий TiAlN отверстий TiAlN мм мм/об мм/об мм 4 (219,69) (219,69) - 3,701-4,2 39 75 4 б 0,6 0,2 - 4Н7 189,89 189,89 Н7 - 39 75 4 6 0,6 0,2 3,9 4,5 (224,76) (224,76) - 4,201-4,7 39 75 4 6 0,6 0,2 - 5 (229,67) (229,67) - 4,701-5,2 39 75 4 6 0,6 0,2 - 5Н7 195,46 195,46 Н7 - 39 75 4 6 0,6 0,2 4,9 5,5 (232,29) (232,29) - 5,201-5,7 39 75 4 б 0,6 0,2 - б (233,44) (233,44) - 5,701-6,2 39 75 6 б 1 0,3 - 6Н7 202,01 202,01 Н7 - 39 75 6 6 1 0,3 5,9 6,5 (236,06) (236,06) - 6,201-6,7 64 100 6 8 1 0,3 - 7 (243,59) (243,59) - 6,701-7,2 64 100 6 8 1 0,3 - 7,5 (251,12) (251,12) - 7,201-7,7 64 100 6 8 1 0,3 - 8 (256,03) (256,03) - 7,701-8,2 64 100 6 8 1,2 0,3 - 8Н7 213,96 213,96 Н7 - 64 100 6 8 1,2 0,3 7,9 8,5 (281,24) (281,24) - 8,201-8,7 60 100 6 10 1,2 0,3 - 9 (306,28) (306,28) - 8,701-9,2 60 100 6 10 1,2 0,3 - 9,5 (331,33) (331,33) - 9,201-9,7 80 120 6 10 1,2 0,3 - 10 (352,77) (352,77) - 9,701-10,2 80 120 6 10 1,4 0,4 - 10Н7 306,77 306,77 Н7 - 80 120 6 10 1,4 0,4 9,9 10,5 (379,13) (379,13) - 10,201-10,7 75 120 6 12 1,4 0,4 - 11 (409,25) (409,25) - 10,701-11,2 75 120 6 12 1,4 0,4 - 11,5 (439,37) (439,37) - 11,201-11,7 75 120 6 12 1,4 0,4 - 12 (468,18) (468,18) - 11,701-12,2 75 120 6 12 1,7 0,5 - 12Н7 407,12 407,12 Н7 - 75 120 6 12 1,7 0,5 11,8 13 (498,30) (498,30) - 12,201-13,2 85 130 6 14 1,7 0,5 - 14 (509,60) (509,60) - 13,201-14,2 85 130 6 14 1,7 0,5 - 15 (519,58) (519,58) - 14,201-15,2 85 130 6 16 1,7 0,5 - 15Н7 451,81 451,81 Н7 - 85 130 6 16 1,7 0,5 14,8 16 (537,26) (537,26) - 15,201-16,2 102 150 6 16 1,7 0,5 - 16Н7 467,20 467,20 Н7 - 102 150 6 16 1,7 0,5 15,8 17 (549,70) (549,70) - 16,201-17,2 102 150 6 18 2 0,6 - 18 (622,55) (622,55) - 17,201-18,2 102 150 6 18 2 0,6 - 19 (630,08) (630,08) - 18,201-19,2 100 150 6 20 2 0,6 - 20 (662,66) (662,66) - 19,201-20,2 100 150 6 20 2 0,6 - 209
