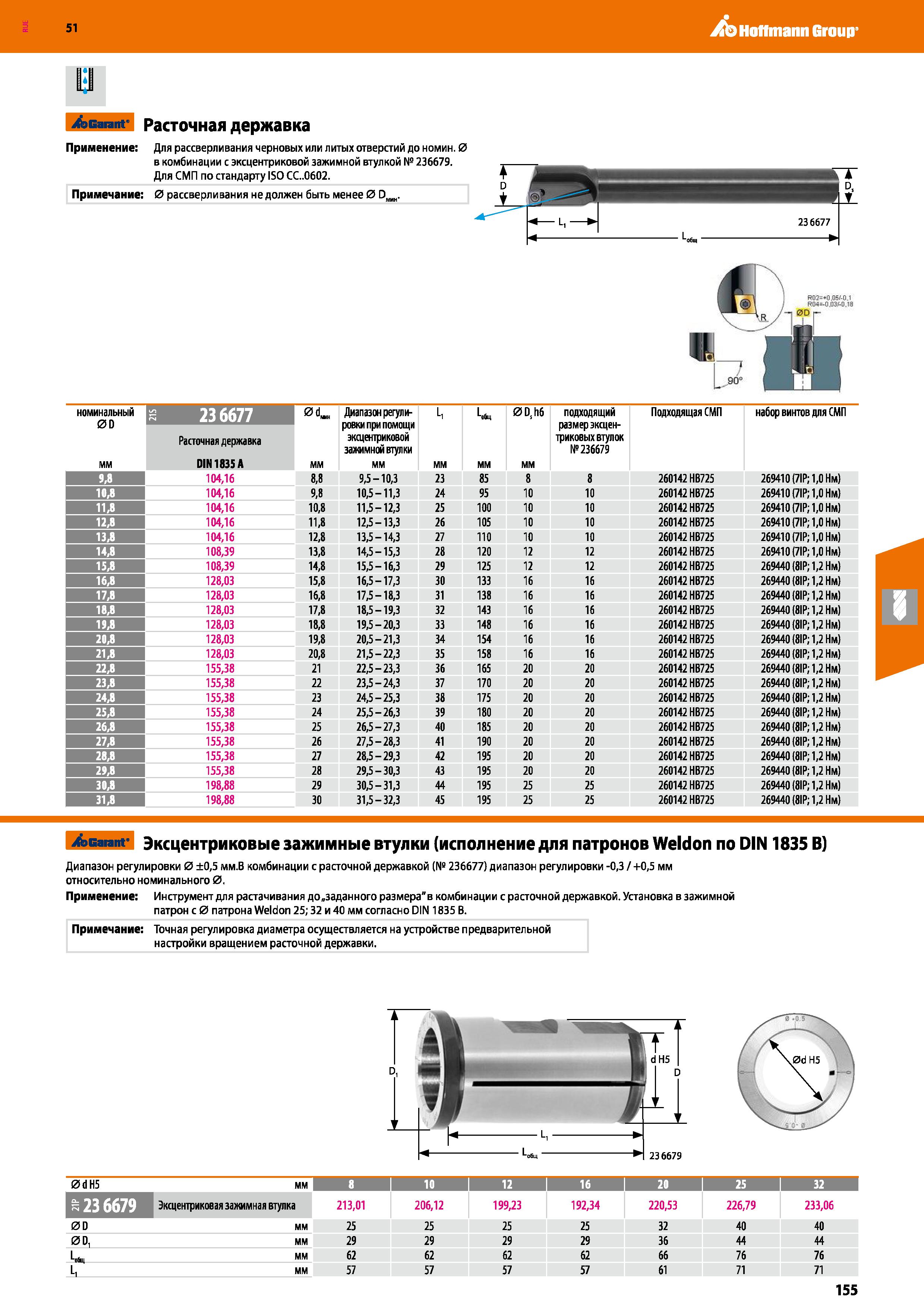

Hoffmann Group 51 Garant Расточная державка Применение Для рассверливания черновых или литых отверстий до номин. 0 в комбинации с эксцентриковой зажимной втулкой № 236679. Для СМП по стандарту ISO СС..0602. Примечание: 0 рассверливания не должен быть менее 0 DMIIH. номинальный 0D мм з 236677 0Ч Диапазон регулировки при помощи эксцентриковой зажимной втулки мм L, кьц 0D,h6 ПОДХОДЯЩИЙ размер эксцентриковых втулок №236679 Подходящая СМП набор винтов для СМП Расточная державка DIN 1835 А мм ММ мм 9,8 104,16 8,8 9,5-10,3 23 85 8 8 260142 НВ725 269410 (7IP; 1,0 Нм) 10,8 104,16 9,8 10,5-11,3 24 95 10 10 260142 НВ725 269410 (7IP; 1,0 Нм) 11,8 104,16 10,8 11,5-12,3 25 100 10 10 260142 НВ725 269410 (7IP; 1,0 Нм) 12,8 104,16 11,8 12,5-13,3 26 105 10 10 260142 НВ725 269410 (7IP; 1,0 Нм) 13,8 104,16 12,8 13,5-14,3 27 110 10 10 260142 НВ725 269410 (7IP; 1,0 Нм) 14,8 108,39 13,8 14,5-15,3 28 120 12 12 260142 НВ725 269410 (7IP; 1,0 Нм) 15,8 108,39 14,8 15,5-16,3 29 125 12 12 260142 НВ725 269440 (8IP; 1,2 Нм) 16,8 128,03 15,8 16,5-17,3 30 133 16 16 260142 НВ725 269440 (8IP; 1,2 Нм) 17,8 128,03 16,8 17,5-18,3 31 138 16 16 260142 НВ725 269440 (8IP; 1,2 Нм) 18,8 128,03 17,8 18,5-19,3 32 143 16 16 260142 НВ725 269440 (8IP; 1,2 Нм) 19,8 128,03 18,8 19,5-20,3 33 148 16 16 260142 НВ725 269440 (8IP; 1,2 Нм) 20,8 128,03 19,8 20,5-21,3 34 154 16 16 260142 НВ725 269440 (8IP; 1,2 Нм) 21,8 128,03 20,8 21,5-22,3 35 158 16 16 260142 НВ725 269440 (8IP; 1,2 Нм) 22,8 155,38 21 22,5 - 23,3 36 165 20 20 260142 НВ725 269440 (8IP; 1,2 Нм) 23,8 155,38 22 23,5 - 24,3 37 170 20 20 260142 НВ725 269440 (8IP; 1,2 Нм) 24,8 155,38 23 24,5 - 25,3 38 175 20 20 260142 НВ725 269440 (8IP; 1,2 Нм) 25,8 155,38 24 25,5 - 26,3 39 180 20 20 260142 НВ725 269440 (8IP; 1,2 Нм) 26,8 155,38 25 26,5 - 27,3 40 185 20 20 260142 НВ725 269440 (8IP; 1,2 Нм) 27,8 155,38 26 27,5 - 28,3 41 190 20 20 260142 НВ725 269440 (8IP; 1,2 Нм) 28,8 155,38 27 28,5-29,3 42 195 20 20 260142 НВ725 269440 (8IP; 1,2 Нм) 29,8 155,38 28 29,5-30,3 43 195 20 20 260142 НВ725 269440 (8IP; 1,2 Нм) 30,8 198,88 29 30,5-31,3 44 195 25 25 260142 НВ725 269440 (8IP; 1,2 Нм) 31,8 198,88 30 31,5-32,3 45 195 25 25 260142 НВ725 269440 (8IP; 1,2 Нм) п i&caranr Эксцентриковые зажимные втулки (исполнение для патронов Weldon по DIN 1835 В) Диапазон регулировки 0 ±0,5 мм.В комбинации с расточной державкой (№ 236677) диапазон регулировки -0,3 / +0,5 мм относительно номинального 0. Применение Инструмент для растачивания до„заданного размера"в комбинации с расточной державкой. Установка в зажимной патрон с 0 патрона Weldon 25; 32 и 40 мм согласно DIN 1835 В. Примечание: Точная регулировка диаметра осуществляется на устройстве предварительной настройки вращением расточной державки. 0dH5 мм 8 ю I 12 i 16 20 1 25 1 32 £ 23 6679 Эксцентриковая зажимная втулка 213,01 206,12 199,23 192,34 220,53 226,79 233,06 0D мм 25 25 25 25 32 40 40 0D, мм 29 29 29 29 36 44 44 Цбщ мм 62 62 62 62 66 76 76 L, мм 57 57 57 57 61 71 71 155
