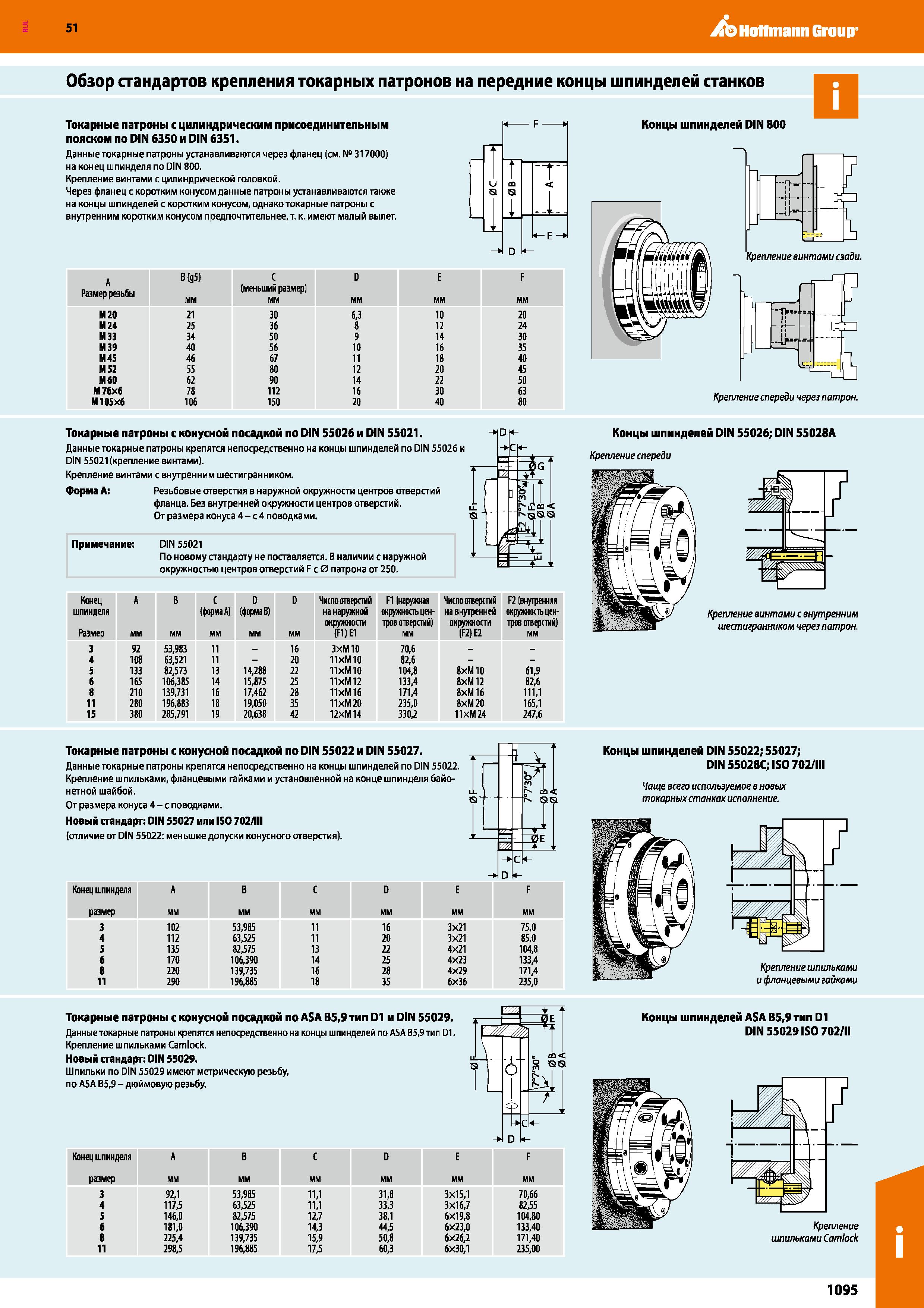

Hoffmann Group 51 Обзор стандартов крепления токарных патронов на передние концы шпинделей станков Токарные патроны с цилиндрическим присоединительным пояском по DIN 6350 и DIN 6351. Данные токарные патроны устанавливаются через фланец см. № 317000 на конец шпинделя по DIN 800. Крепление винтами с цилиндрической головкой. Через фланец с коротким конусом данные патроны устанавливаются также на концы шпинделей с коротким конусом, однако токарные патроны с внутренним коротким конусом предпочтительнее, т. к. имеют малый вылет. 'Т J. Концы шпинделей DIN 800 д BtgS) С D Е F Размер резьбы мм (меньший размер) мм М20 21 30 6,3 10 20 М24 25 36 8 12 24 МЗЗ 34 50 9 14 30 М39 40 56 10 16 35 М45 46 67 11 18 40 М52 55 80 12 20 45 М60 62 90 14 22 50 М7бхб 78 112 16 30 63 М 105x6 106 150 20 40 80 1 Крепление винтами сзади. Крепление спереди через патрон. Токарные патроны с конусной посадкой по DIN 55026 и DIN 55021. Данные токарные патроны крепятся непосредственно на концы шпинделей по DIN 55026 и DIN 55021 (крепление винтами). Крепление винтами с внутренним шестигранником. Форма А: Резьбовые отверстия в наружной окружности центров отверстий фланца. Без внутренней окружности центров отверстий. От размера конуса 4 - с 4 поводками. Примечание: DIN 55021 По новому стандарту не поставляется. В наличии с наружной окружностью центров отверстий F с 0 патрона от 250. Конец А Б С D D Число шверсгай F1 (наружная Числоогсерстий F2 (внутренняя шпинделя (формаА (форма В) на наружной окружности окружность центров отверстий на внутренней окружности окружность центров отверстий) Размер мм (F11E1 мм (F2) Е2 мм 3 92 53,983 11 16 ЗхММ 70,6 4 108 63,521 11 20 11ХМ10 82,6 5 133 82,573 13 14,288 22 11хМ10 104,8 8хМ10 61,9 б 165 106,385 14 15,875 25 11ХМ12 133,4 8хМ 12 82,6 8 210 139,731 16 17,462 28 11хМ 16 171,4 ЙХМ16 111,1 11 280 196,883 18 19,050 35 11 ХМ 20 235,0 8ХМ20 165,1 15 380 285,791 19 20,638 42 12ХМ14 330,2 11ХМ24 247,6 Токарные патроны с конусной посадкой по DIN 55022 и DIN 55027. Данные токарные патроны крепятся непосредственно на концы шпинделей по DIN 55022, Крепление шпильками, фланцевыми гайками и установленной на конце шпинделя байонетной шайбой. От размера конуса 4 - с поводками. Новый стандарт: DIN 55027 или ISO 702/111 отличие от DIN 55022: меньшие допуски конусного отверстия). Конец шпинделя А В С D Е F размер мм 3 4 5 8 11 102 112 135 170 220 290 53,985 63,525 82,575 106,390 139,735 196,885 11 11 13 14 16 18 16 20 22 25 28 35 3x21 3x21 4x21 4X23 4x29 6x36 75.0 85.0 104,8 133.4 171.4 235.0 Концы шпинделей DIN 55022; 55027; DIN 55028С; ISO 702/111 Чаще всего используемое в новых токарных станках исполнение. Крепление шпильками и фланцевыми гайками Токарные патроны с конусной посадкой по ASA В5,9 тип D1 и DIN 55029. Данные токарные патроны крепятся непосредственно на концы шпинделей по ASA В5,9тип D1, Крепление шпильками Camlock. Новый стандарт: DIN 55029. Шпильки по DIN 55029 имеют метрическую резьбу, по ASA В5,9 - дюймовую резьбу. ш 9 SHS Ж Конец шпинделя А В С D Е F размер мм 3 4 5 8 11 92,1 117,5 146.0 181.0 225.4 298.5 53,985 63,525 82,575 106,390 139,735 196,885 11,1 11,1 12,7 14,3 15,9 17,5 31.8 33.3 38,1 44,5 50.8 60.3 3x15,1 3x16,7 6x19,8 6X23,0 6x26,2 6x30,1 70,66 82,55 104,80 133.40 171.40 235,00 Концы шпинделей ASA В5,9 тип D1 DIN 55029 ISO 702/11 Крепление шпильками Camlock 1095 Концы шпинделей DIN 55026; DIN 55028А Крепление спереди Крепление винтами с внутренним шестигранником через патрон.
