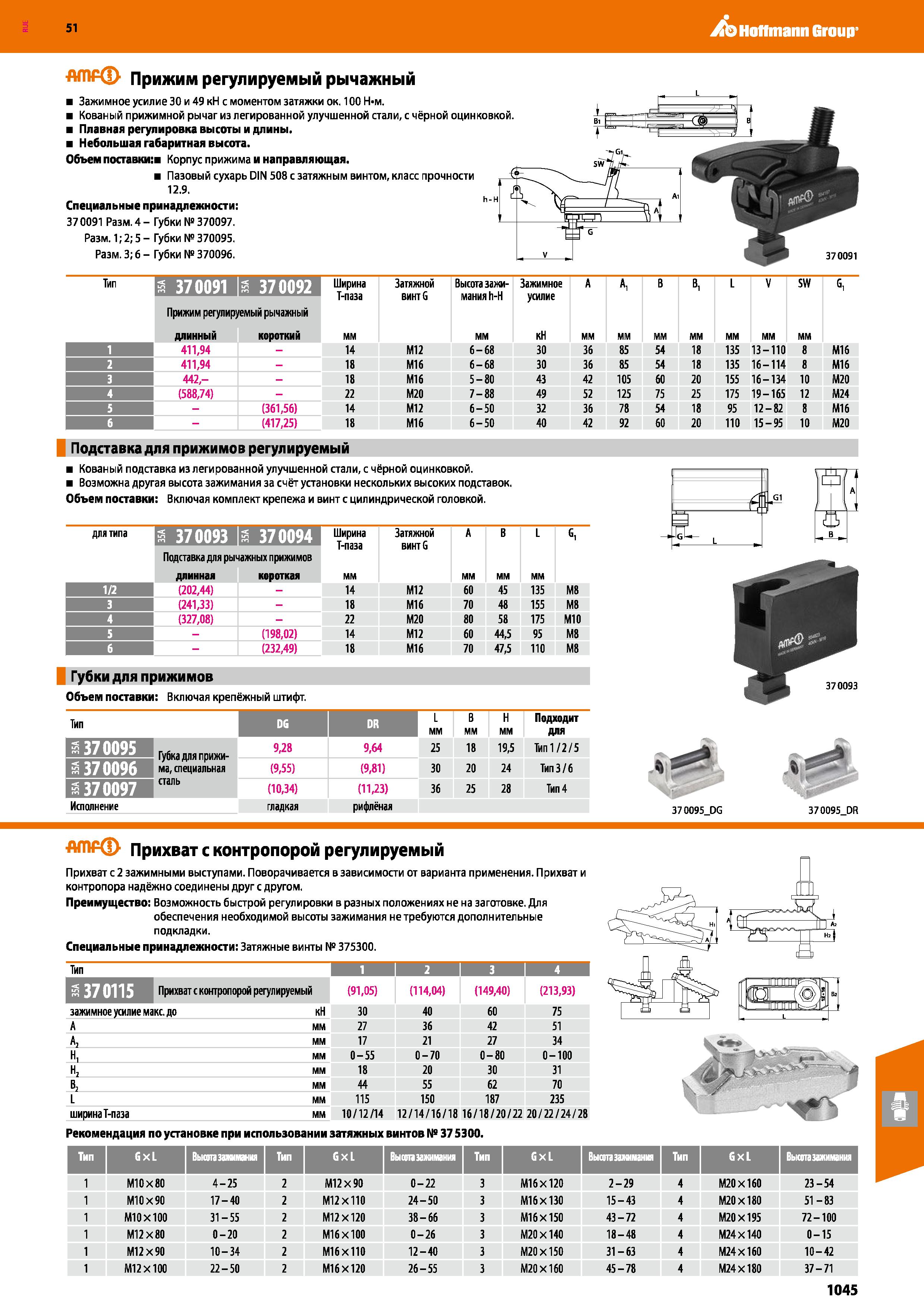

Hoffmann Group 51 Прижим регулируемый рычажный Зажимное усилие 30 и 49 кН с моментом затяжки ок. 100 Н-м. Кованый прижимной рычаг из легированной улучшенной стали, с чёрной оцинковкой Плавная регулировка высоты и длины. Небольшая габаритная высота. Объем поставки: Корпус прижима и направляющая. Пазовый сухарь DIN 508 с затяжным винтом, класс прочности 12.9. Специальные принадлежности: 370091 Разм. 4 - Губки № 370097. Разм. 1; 2; 5 - Губки № 370095. Разм. 3; 6 - Губки № 370096. 370091 Тил Я 370091 Шнтш Ширина Т-паза Затяжной ВИНТЙ Высота зажимания h-H Зажимное А А, В в, L V SW G, Прижим регулируемый рычажный усилие длинный короткий мм кН мм 1 411,94 - 14 М12 6-68 30 36 85 54 18 135 13-110 8 М16 2 411,94 - 18 М16 6-68 30 36 85 54 18 135 16-114 8 М16 3 442,- - 18 М16 5-80 43 42 105 60 20 155 16-134 10 М20 4 (588,74) - 22 М20 7-88 49 52 125 75 25 175 19-165 12 М24 5 - (361,56) 14 М12 6-50 32 36 78 54 18 95 12-82 8 М16 б - (417,25) 18 М16 6-50 40 42 92 60 20 110 15-95 10 М20 Подставка для прижимов регулируемый Кованый подставка из легированной улучшенной стали, с чёрной оцинковкой. Возможна другая высота зажимания за счёт установки нескольких высоких подставок. Объем поставки: Включая комплект крепежа и винт с цилиндрической головкой. для типа и 370093 Ширина Т-паза Затяжной винтй А В L Подставка для рычажных прижимов длинная короткая мм 1/2 (202,44) - 14 М12 60 45 135 М8 3 (241,33) - 18 М16 70 48 155 М8 4 (327,08) - 22 М20 80 58 175 МЮ 5 - (198,02) 14 Ml 2 60 44,5 95 М8 б - (232,49) 18 М16 70 47,5 110 М8 Губки для прижимов А И ж Тип DG DR L мм В мм Н мм Подходит для с jo 370095 Губка для прижима, специальная 9,28 9,64 25 18 19,5 Тип 1/2/5 un ГЛ 370096 (9,55) (9,81) 30 20 24 Тип 3/6 370097 сталь (10,34) (11,23) 36 25 28 Тип 4 Исполнение гладкая рифлёная Прихват с контропорой регулируемый Прихват с 2 зажимными выступами. Поворачивается взависимости от варианта применения. Прихват и контропора надёжно соединены друг с другом. Преимущество: Возможность быстрой регулировки в разных положениях не на заготовке. Для обеспечения необходимой высоты зажимания не требуются дополнительные подкладки. Специальные принадлежности: Затяжные винты № 375300. Тип 1 1 1 2 1 з I 4 Я 370115 Прихват с контропорой регулируемый (91,05) (114,04) (149,40) (213,93) зажимное усилие макс. до кН 30 40 60 75 А мм 27 36 42 51 мм 17 21 27 34 н, мм 0-55 0-70 0-80 0-100 нг мм 18 20 30 31 в2 мм 44 55 62 70 L мм 115 150 187 235 ширина Т-паза мм 10/12/14 12/14/16/18 16/18/20/22 20/22/24/28 Рекомендация по установке при использовании затяжных винтов № 37 5300. Тип G х L Выагга зажимания Тип GxL Выапа зажимания Тип GxL Высота зажимания Тип GxL Выала зажимания 1 М10х80 4-25 2 М12Х90 0-22 3 М16Х120 2-29 4 М20 х160 23-54 1 МЮ х 90 17-40 2 М12 х110 24-50 3 М16 х 130 15-43 4 М20Х180 51-83 1 МЮхЮО 31-55 2 М12 х120 38-66 3 М16 х 150 43-72 4 М20 х 195 72-100 1 М12х80 0-20 2 М16 х100 0-26 3 М20 х 140 18-48 4 М24Х140 0-15 1 М12Х90 10-34 2 М16 х110 12-40 3 М20 х 150 31-63 4 М24Х160 10-42 1 М12 х 100 22-50 2 М16 х120 26-55 3 М20х 160 45-78 4 М24Х180 37-71 370093 370095 DR 1045
