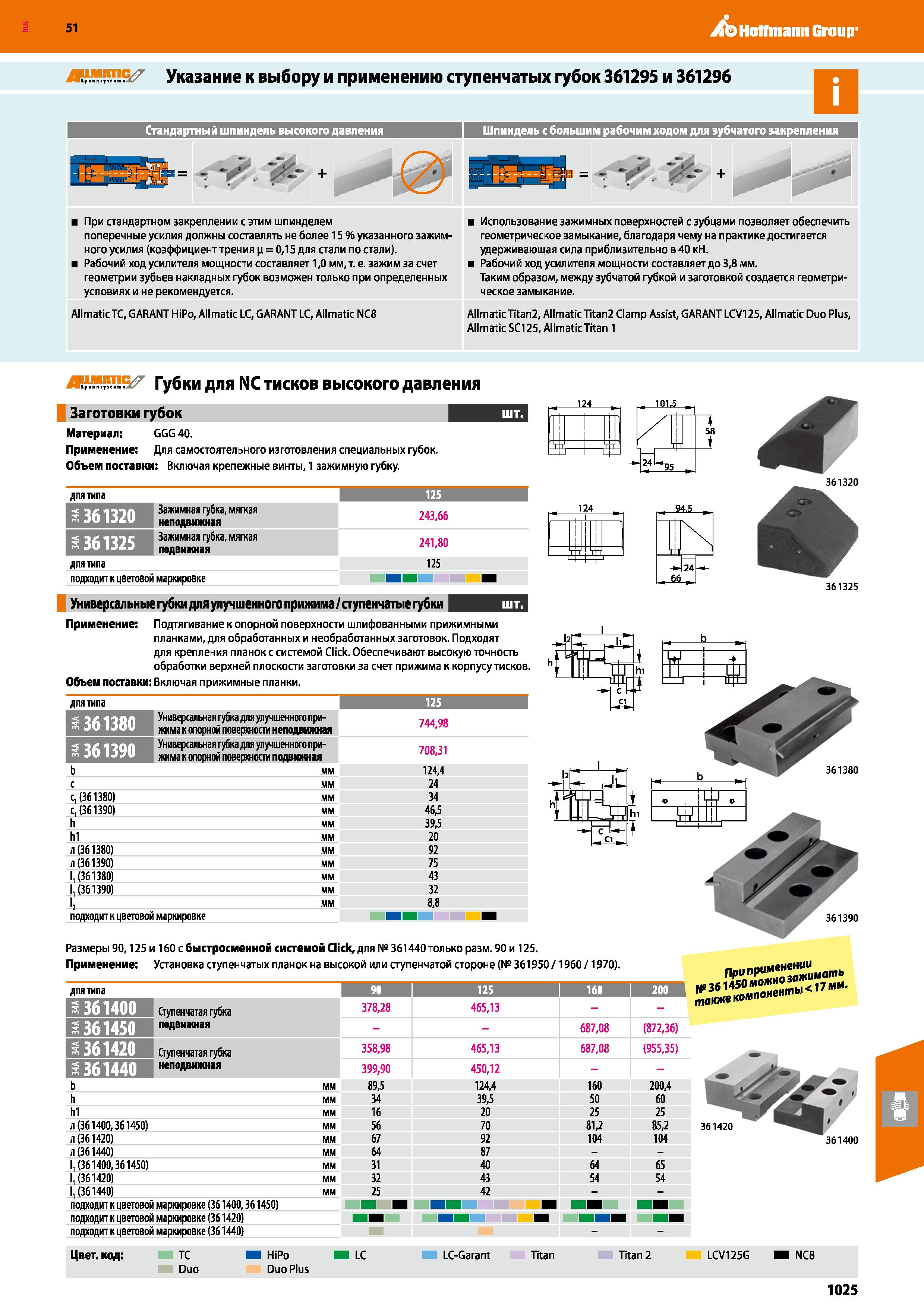

1025 Каталог HOFFMANN GROUP 2020 Режущий и вспомогательный инструмент для станков Стр.1025

Каталог HOFFMANN GROUP 2020 Инструмент и оснастка для станков Стр. 1025 1025 Lab2u

Hoffmann Group 51 Й“ЯП Указание к выбору и применению ступенчатых губок 361295 и 361296 Стандартный шпиндель высокого давления Шпиндель с большим рабочим ходом для зубчатого закрепления При стандартном закреплении с этим шпинделем поперечные усилия должны составлять не более 15 % указанного зажимного усилия (коэффициент трения ц = 0,15 для стали по стали). Рабочий ход усилителя мощности составляет 1,0 мм, т. е. зажим за счет геометрии зубьев накладных губок возможен только при определенных условиях и не рекомендуется. Allmatic ТС, GARANT HiPo, Allmatic LC, GARANT LC, Allmatic NC8 Использование зажимных поверхностей с зубцами позволяет обеспечить геометрическое замыкание, благодаря чему на практике достигается удерживающая сила приблизительно в 40 кН. Рабочий ход усилителя мощности составляет до 3,8 мм. Таким образом, между зубчатой губкой и заготовкой создается геометрическое замыкание. Allmatic Titan2, Allmatic Titan2 Clamp Assist, GARANT LCV125, Allmatic Duo Plus, Allmatic SC125, Allmatic Titan 1 Губки для NC тисков высокого давления Заготовки губок Материал: GGG 40. Применение Для самостоятельного изготовления специальных губок. Объем поставки: Включая крепежные винты, 1 зажимную губку. 101.5 для типа 1 125 з361320 Зажимная губка, мягкая неподвижная 243,66 3 361 325 Зажимная губка, мягкая подвижная 241,80 подходит к цветовой маркировке Ш Универсальные губки для улучшенного прижима / ступенчатые губки Применение Подтягивание к опорной поверхности шлифованными прижимными планками, для обработанных и необработанных заготовок. Подходят для крепления планок с системой Click. Обеспечивают высокую точность обработки верхней плоскости заготовки за счет прижима к корпусу тисков. Объем поставки: Включая прижимные планки. 94.5 in 361325 для типа 125 Универсальная губка для улучшенного прижима к опорной поверхности неподвижная 744,98 ь Универсальная губка для улучшенного прижима к опорной поверхности подвижная мм 708,31 124,4 с мм 24 с, (361380) мм 34 с, (361390) мм 46,5 h мм 39,5 hi мм 20 л (361380) мм 92 л (361390) мм 75 1,(361380) мм 43 1,(361390) мм 32 12 мм 8,8 подходит к цветовой маркировке 1 1 ш та h- 1 г I 361380 361390 Размеры 90,125 и 160 с быстросменной системой Click, для № 361440 только разм. 90 и 125. Применение Установка ступенчатых планок на высокой или ступенчатой стороне № 361950 /1960 /1970). для типа I 90 125 1 160 200 1 378,28 465,13 S 361450 ЕШ 687,08 (872,36) 358,98 465,13 687,08 (955,35) ГД неподвижная 399,90 450,12 b мм 89,5 124,4 160 200,4 h мм 34 39,5 50 60 hi мм 16 20 25 25 л (361400,361450) мм 56 70 81,2 85,2 л (361420) мм 67 92 104 104 л (361440) мм 64 87 1,(361400,361450) мм 31 40 64 65 1,(361420) мм 32 43 54 54 1,(361440) мм 25 42 подходит к цветовой маркировке (361400,361450) Н 1 1 1 1 подходит к цветовой маркировке (361420) нн 1 1 1 1 1 подходит к цветовой маркировке (361440) 361420 361400 Цвет, код: ТС HiPo Ш LC LC-Garant Titan Titan 2 LCV125G Ш NC8 Duo Duo Plus 1025
