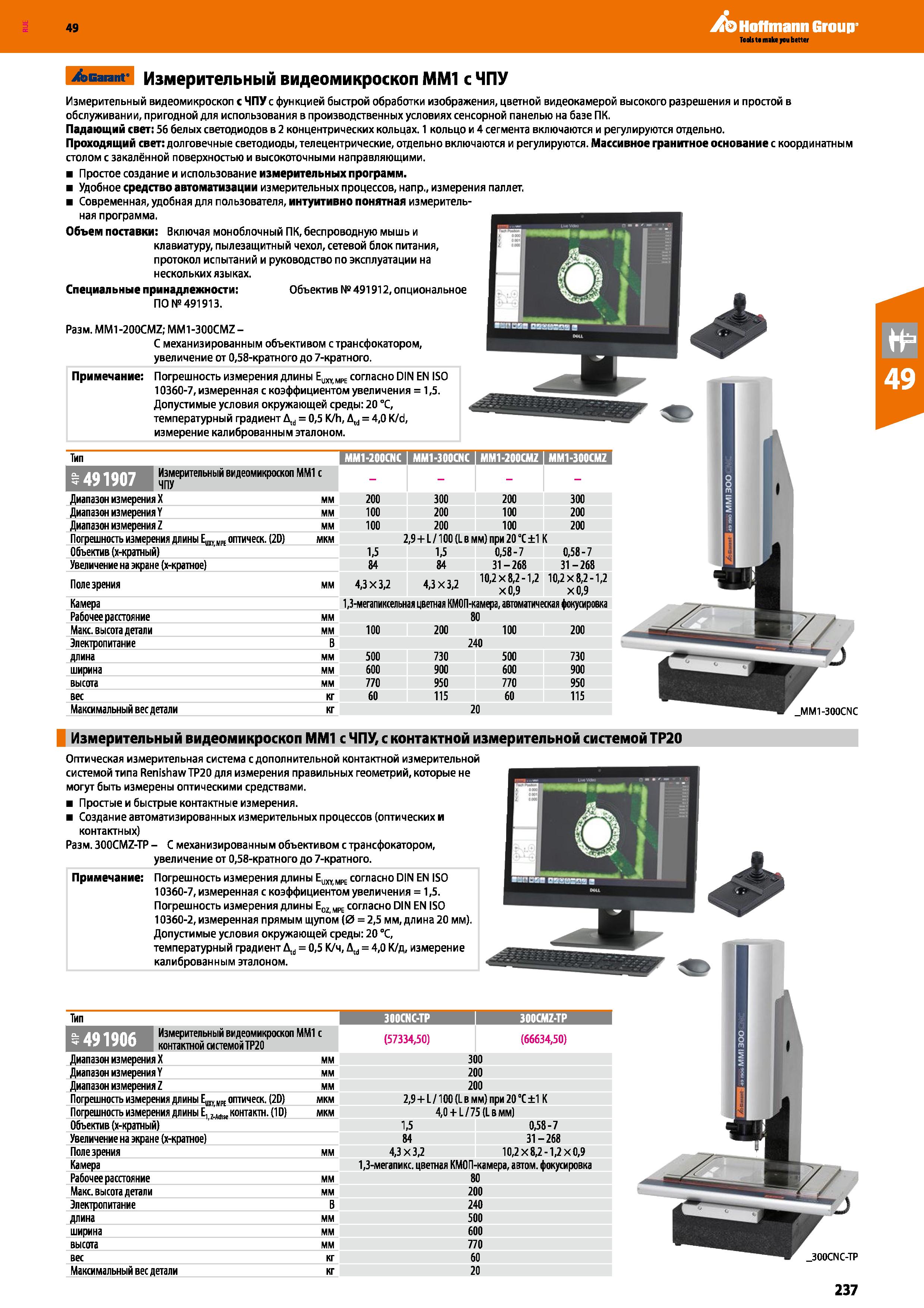

эвагапг Измерительный видеомикроскоп ММ1 с ЧПУ Измерительный видеомикроскоп с ЧПУ с функцией быстрой обработки изображения, цветной видеокамерой высокого разрешения и простой в обслуживании, пригодной для использования в производственных условиях сенсорной панелью на базе ПК. Падающий свет; 56 белых светодиодов в 2 концентрических кольцах. 1 кольцо и 4 сегмента включаются и регулируются отдельно. Проходящий свет: долговечные светодиоды, телецентрические, отдельно включаются и регулируются. Массивное гранитное основание с координатным столом с закалённой поверхностью и высокоточными направляющими. Простое создание и использование измерительных программ. Удобное средство автоматизации измерительных процессов, напр., измерения паллег. Современная,удобная для пользователя, интуитивно понятная измерительная программа. Объем поставки: Включая моноблочный ПК, беспроводную мышь и клавиатуру, пылезащитный чехол, сетевой блок питания, протокол испытаний и руководство по эксплуатации на нескольких языках. Специальные принадлежности: Объектив № 491912, опциональное ПО №491913. Разм. MM1-200CMZ; MM1-300CMZ - С механизированным объективом с трансфокатором, увеличение от 0,58-кратного до 7-кратного. Примечание: Погрешность измерения длины Euxv МРЕ согласно DIN EN ISO 10360-7, измеренная с коэффициентом увеличения = 1,5. Допустимые условия окружающей среды: 20 °С, температурный градиент Atd = 0,5 K h, Atd = 4,0 K d, измерение калиброванным эталоном. Тип MM1-200CNC I MM1-300CNC : I ММ1-20ФСМ2 I ММ1-30ФСМ2 I Измерительный видеомикроскоп ММ1 с ШяША ЧПУ - — Диапазон измерениях мм 200 300 200 300 Диапазон измерения Y мм 100 200 100 200 Диапазон измерения 2 мм 100 200 100 200 Погрешность измерения длины Епире оптическ. (2D) Объектив (х-кратный) мкм 2,9 + L 100 (L в мм) при 20 °С ±1 К 1,5 1,5 0,58-7 0,58-7 Увеличение на экране (х-кратное) 84 84 31-268 31-268 Поле зрения мм 4,3 х 3,2 4,3 х 3,2 10,2x8,2-1,2 х0,9 10,2x8,2-1,2 х0,9 Камера 1,3-мегапиксельная цветная КМОП-камера, автоматическая фокусировка Рабочее расстояние мм 80 Макс. высота детали мм 100 200 100 200 Электропитание в 240 длина мм 500 730 500 730 ширина мм 600 900 600 900 высота мм 770 950 770 950 вес кг 60 115 60 115 Максимальный вес детали кг 20 MM1-300CNC Измерительный видеомикроскоп ММ1 с ЧПУ, с контактной измерительной системой ТР20 Тип 1 300CNC-TP I 300CMZ-TP I Измерительный видеомикроскоп ММ1 с контактной системой ТР20 (57334,50) (66634,50) Диапазон измерениях мм 300 Диапазон измерения Y мм 200 Диапазон измерения мм 200 Погрешность измерения длины Ещир оптическ. (2D) мкм 2,9 + L 100 (L в мм) при 20 °С ±1 К Погрешность измерения длины Е, М ( контакт. (1D) мкм 4,0 + L 75 (L в мм) Объектив (х-кратный) 1,5 0,58-7 Увеличение на экране (х-кратное) 84 31-268 Поле зрения мм 4,3 X 3,2 10,2x8,2-1,2x0,9 Камера 1,3-мегапикс. цветная КМОП-камера, актом, фокусировка Рабочее расстояние мм 80 Макс. высота детали мм 200 Электропитание в 240 длина мм 500 ширина мм 600 высота мм 770 вес кг 60 Максимальный вес детали кг 20 Оптическая измерительная система с дополнительной контактной измерительной системой типа RenishawTP20 для измерения правильных геометрий, которые не могут быть измерены оптическими средствами. Простые и быстрые контактные измерения. Создание автоматизированных измерительных процессов (оптических и контактных) Разм. 300CMZ-TP - С механизированным объективом с трансфокатором, увеличение от 0,58-кратного до 7-кратного. Примечание: Погрешность измерения длины Еиху МРЕ согласно DIN EN ISO 10360-7, измеренная с коэффициентом увеличения = 1,5. Погрешность измерения длины Eoz МРЕ согласно DIN EN ISO 10360-2, измеренная прямым щупом (0 = 2,5 мм, длина 20 мм). Допустимые условия окружающей среды: 20 °С, температурный градиент A,d = 0,5 К ч, Дй = 4,0 К д, измерение калиброванным эталоном. 300CNC-TP 237
