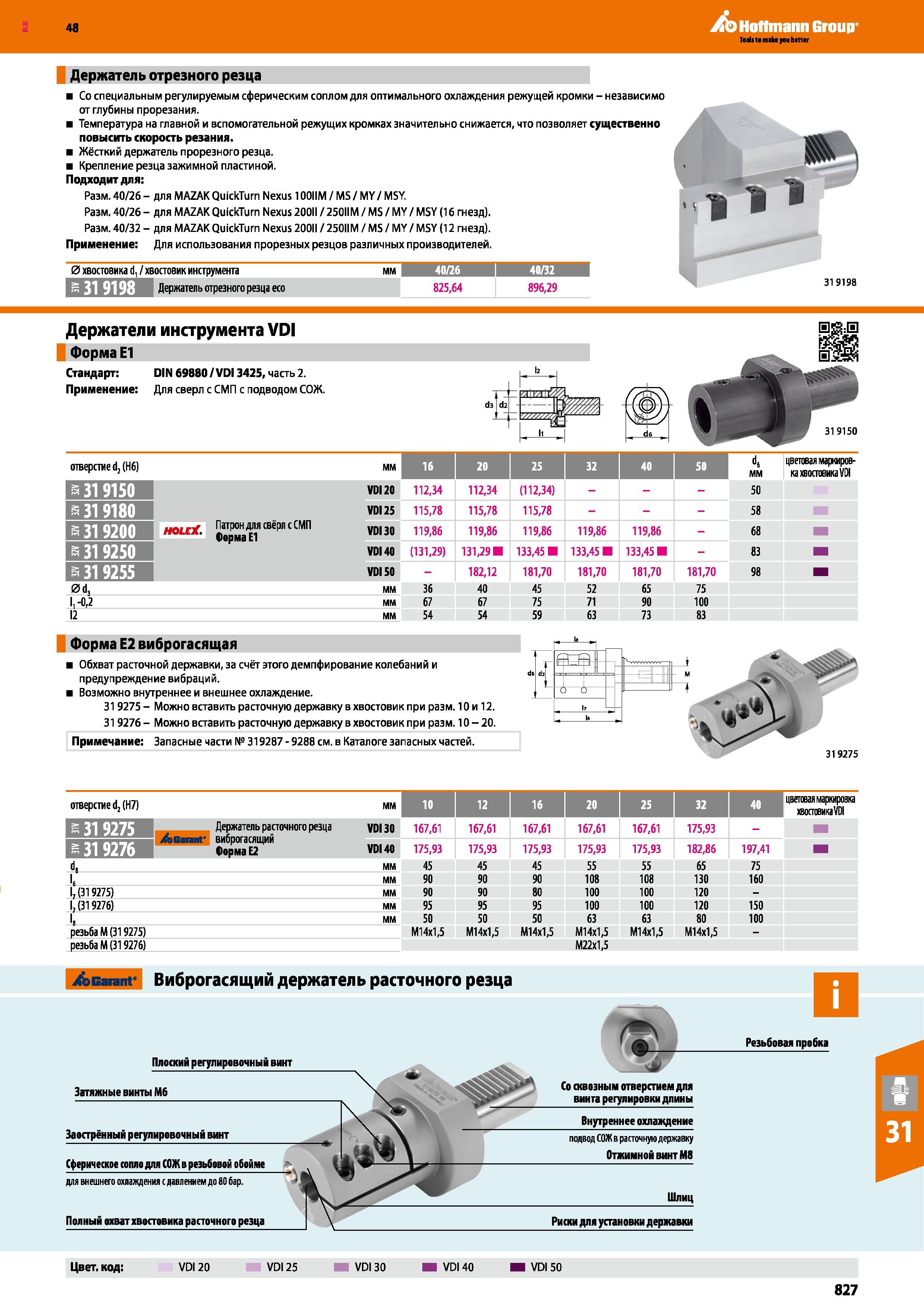

48 Hoffmann Group Держатель отрезного резца Со специальным регулируемым сферическим соплом для оптимального охлаждения режущей кромки - независимо от глубины прорезания. Температура на главной и вспомогательной режущих кромках значительно снижается, что позволяет существенно повысить скорость резания. Жёсткий держатель прорезного резца. Крепление резца зажимной пластиной. Подходит для: Размер 40/26 - для MAZAKQuickTurn Nexus 100IIM / MS / MY/ MSY. Размер 40/26 - для MAZAK QuickTurn Nexus 20011 / 250IIM / MS / MY / MSY (16 гнезд). Размер 40/32 - для MAZAK QuickTurn Nexus 20011 / 250IIM / MS / MY / MSY (12 гнезд). Применение Для использования прорезных резцов различных производителей. Диаметр хвостовика d, / хвостовик инструмента мм 40/26 40/32 Держатель отрезного резца есо 825,64 896,29 319198 Держатели инструмента VDI Форма Е1 Стандарт: DIN 69880/VDI 3425, часть 2. Применение Для сверл с СМП с подводом СОЖ. отверстие d2(H6) мм 16 20 25 32 40 50 d. мм цветовая маркиров-ка хвостовика VDI а 31 9150 VDI20 112,34 112,34 (112,34) - 50 5 31 9180 VDI25 115,78 115,78 115,78 - 58 "OU . ПамясверлсШП VDI30 119,86 119,86 119,86 119,86 119,86 - 68 VDI40 (131,29) 131,29 133,45 133,45 133,45 - 83 1 31 9255 VDI50 - 182,12 181,70 181,70 181,70 181,70 98 0d3 мм 36 40 45 52 65 75 1, -0,2 мм 67 67 75 71 90 100 12 мм 54 54 59 63 73 83 Форма Е2 виброгасящая Обхват расточной державки, за счёт этого демпфирование колебаний и предупреждение вибраций. Возможно внутреннее и внешнее охлаждение. 319275 - Можно вставить расточную державку в хвостовик при Размер 10 и 12. 319276- Можно вставить расточную державку в хвостовик при Размер 10-20. Примечание Запасные части № 319287-9288 см. в Каталоге запасных частей. отверстие d2 (Н7) мм 10 12 16 20 25 32 40 цветовая маркировка хвостовика VDI -31 9275 Держатель расточного резца VDI30 Garant виброгасящий Форма Е2 VDI40 167,61 167,61 167,61 167,61 167,61 175,93 - -31 9276 175,93 175,93 175,93 175,93 175,93 182,86 197,41 d, мм 45 45 45 55 55 65 75 1, мм 90 90 90 108 108 130 160 1,(319275) мм 90 90 80 100 100 120 - 1,(319276) мм 95 95 95 100 100 120 150 I, мм 50 50 50 63 63 80 100 резьбаМ (319275) резьбам (319276) М14х1,5 М14x1,5 М14х1,5 М14х1,5 М22х1,5 М14х1,5 М14х1,5 Garant Виброгасящий держатель расточного резца Со сквозным отверстием для винта регулировки длины Внутреннее охлаждение подвод СОЖ в расточную державку Отжимной винт М8 Шлиц Риски для установки державки Резьбовая пробка Цвет, код; VDI 20 VDI25 VDI30 VDI40 VDI 50 Плоский регулировочный Затяжные винты Мб Заострённый регулировочный винт Сферическое сопло для СОЖ в резьбовой обойме для внешнего охлаждения с давлением до 80 бар. Полный охват хвостовика расточного резца 827
