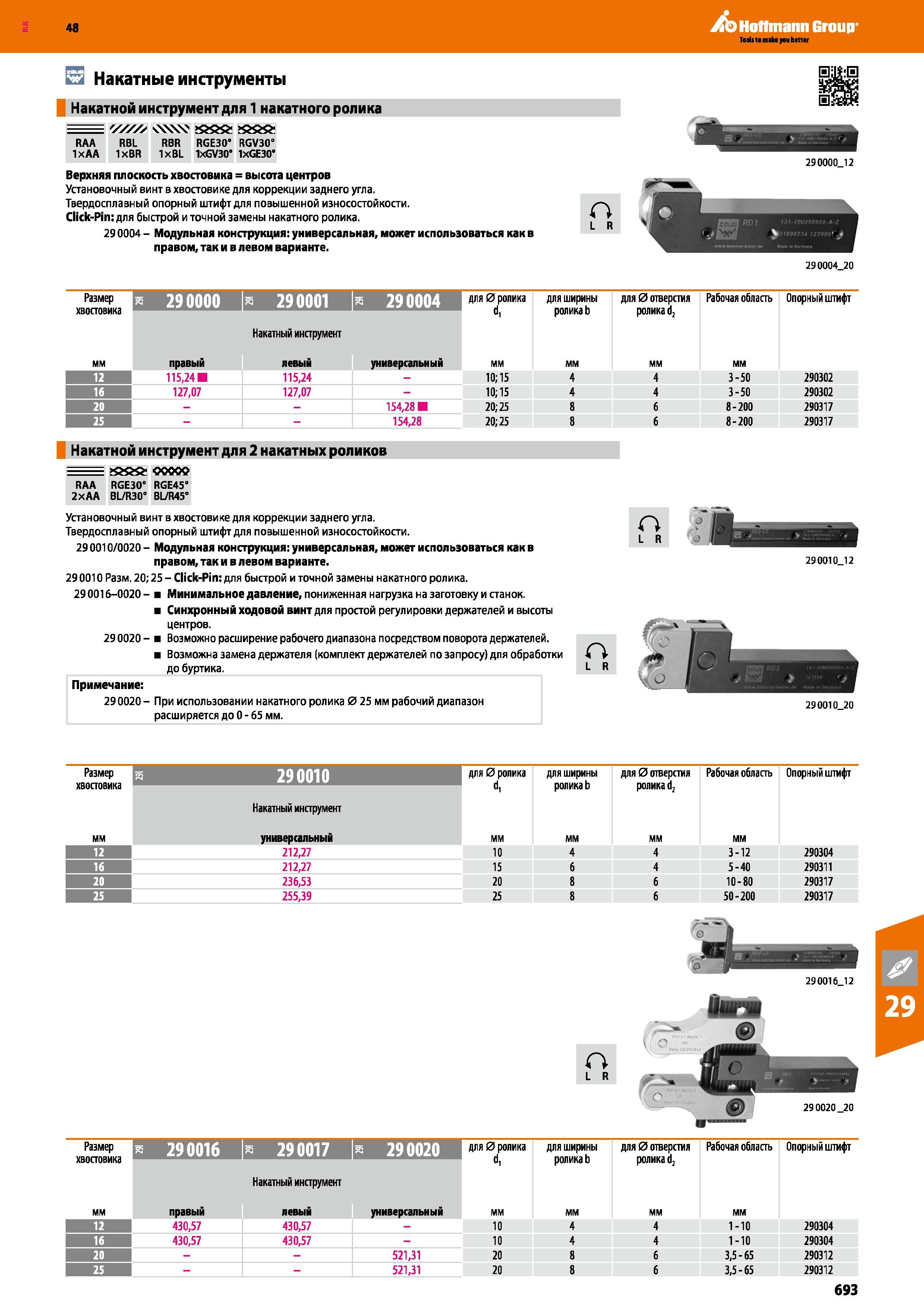

48 Hoffmann Group Накатные инструменты Накатной инструмент для 1 накатного ролика RAA 1хАА RBL IxBR v\VvV RBR IxBL tszsisz RGE30" 1xGV30° RGV30" 1xGE30" Верхняя плоскость хвостовика = высота центров Установочный винт в хвостовике для коррекции заднего угла. Твердосплавный опорный штифт для повышенной износостойкости. Click-Pin: для быстрой и точной замены накатного ролика. 29 0004 - Модульная конструкция: универсальная, может использоваться как е правом, так и в левом варианте. 290004 20 Размер хвостовика 290000 з 290001 з 290004 для 0 ролика о, для ширины ролика b для 0 отверстия ролика d2 Рабочая область Опорный штифт Накатный инструмент мм правый левый универсальный мм 12 115,24 115,24 - 10; 15 4 4 3-50 290302 16 127,07 127,07 - 10; 15 4 4 3-50 290302 20 154,28 20; 25 8 8-200 290317 25 - I 154,28 20; 25 8 8-200 290317 Накатной инструмент для 2 накатных роликов = >8бг семо RAA RGE30" RGE45" 2хАА BL/R30" BL/R45° Установочный винт в хвостовике для коррекции заднего угла. Твердосплавный опорный штифт для повышенной износостойкости. 29 0010/0020 - Модульная конструкция: универсальная, может использоваться как в правом, так и в левом варианте. 29 0010 Размер 20; 25 - Click-Pin: для быстрой и точной замены накатного ролика. 29 0016-0020 - Минимальное давление, пониженная нагрузка на заготовку и станок. Синхронный ходовой винт для простой регулировки держателей и высоты центров. 29 0020 - Возможно расширение рабочего диапазона посредством поворота держателей. Возможна замена держателя (комплект держателей по запросу) для обработки до буртика. Примечание 29 0020- При использовании накатногоролика 0 25 мм рабочий диапазон расширяется до 0 - 65 мм. О L R 29 0010 12 29 0010 20 Размер хвостовика и 290010 для 0 ролика ч, для ширины роликаb для 0 отверстия ролика d2 Рабочая область Опорный штифт Накатный инструмент мм универсальный мм 12 212,27 10 4 4 3-12 290304 16 212,27 15 4 5-40 290311 20 236,53 20 8 10-80 290317 25 255,39 25 8 50-200 290317 29 0016 12 Размер хвостовика з 290016 и 290017 з 29 0020 для 0 ролика и, для ширины ролика b для 0 отверстия ролика d2 Рабочая область Опорный штифт Накатный инструмент мм правый левый универсальный мм 12 430,57 430,57 - 10 4 4 1-10 290304 16 430,57 430,57 - 10 4 4 1-10 290304 20 - 521,31 20 8 3,5-65 290312 25 521,31 20 8 3,5-65 290312 693
