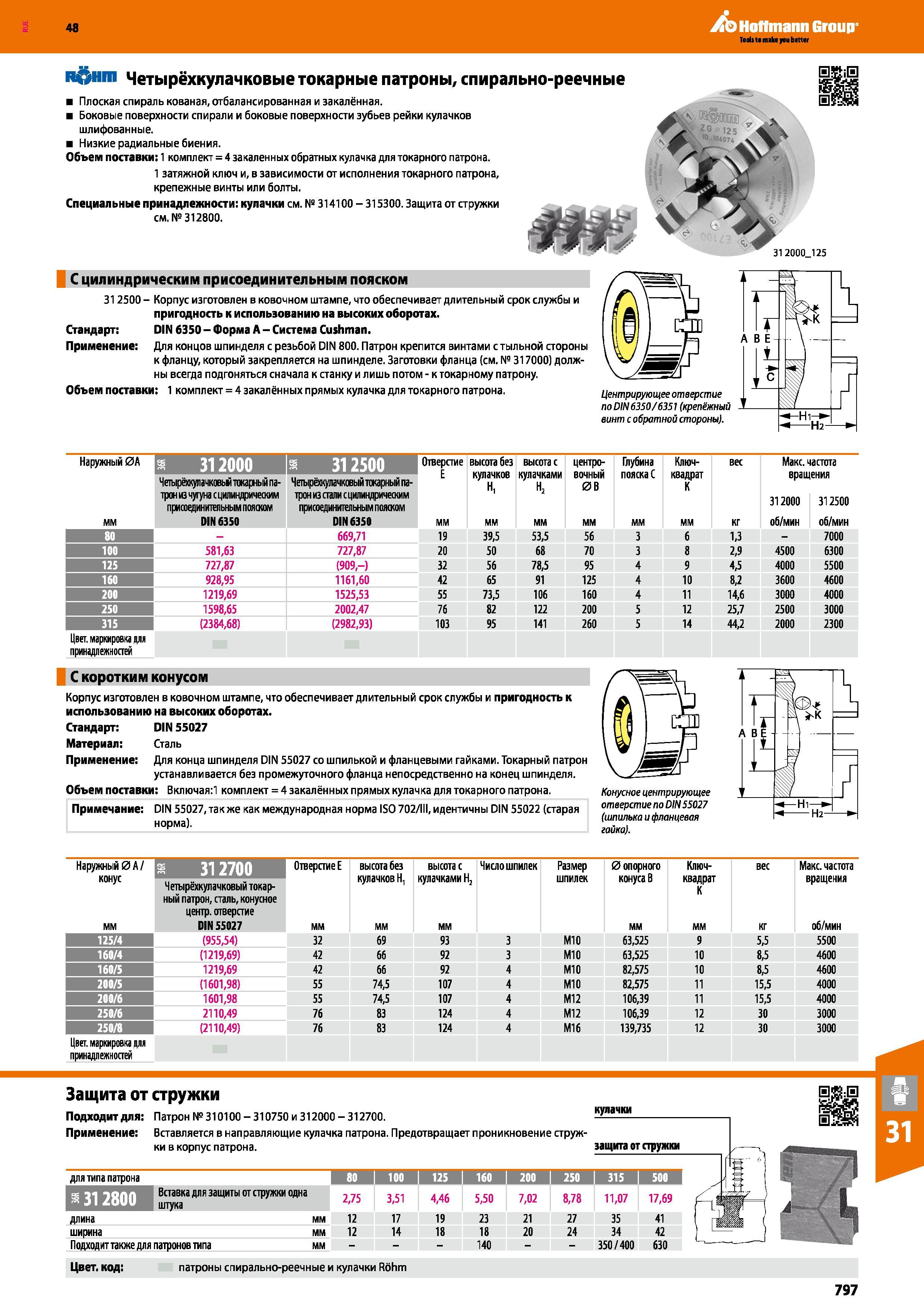

Четырёхкулачковые токарные спирально-реечные патроны Rohm от Hoffmann Group Особенности немецкого зажимного станочного приспособления Плоская спираль кованая, отбалансированная и закалённая. Боковые поверхности спирали и боковые поверхности зубьев рейки кулачков шлифованные. Низкие радиальные биения. Объем поставки: 1 комплект = 4 закаленных обратных кулачка для токарного патрона. 1 затяжной ключ и, в зависимости от исполнения токарного патрона, крепежные винты или болты. Специальные принадлежности: кулачки см. № 314100 - 315300. Защита от стружки см. №312800. С цилиндрическим присоединительным пояском 312500 - Корпус изготовлен в ковочном штампе, что обеспечивает длительный срок службы и пригодность к использованию на высоких оборотах. DIN 6350 - Форма А - Система Cushman. Для концов шпинделя с резьбой DIN 800. Патрон крепится винтами с тыльной стороны к фланцу, который закрепляется на шпинделе. Заготовки фланца (см. № 317000 должны всегда подгоняться сначала к станку и лишь потом - к токарному патрону. Объем поставки: 1 комплект = 4 закалённых прямых кулачка для токарного патрона. Стандарт: Применение Центрирующее отверстие по DIN 6350/6351 (крепёжный винт с обратной стороны). Наружный 0А я 312000 S 31 2500 Отверстие Е мм высота без кулачков н, мм высота с кулачками н2 мм центро- вочный 0В мм Глубина пояска С мм Ключ- квадрат К мм вес Макс. частота вращения 312000 312500 об/мин об/мин мм Четырёхкулачковьм токарный патрон из чугуна с цилиндрическим присоединительным пояском DIN 6350 Четырёхкулачковый токарный патрон из стали с цилиндрическим присоединительным пояском DIN 6350 кг 80 - 669,71 19 39,5 53,5 56 3 6 1,3 - 7000 100 581,63 727,87 20 50 68 70 3 8 2,9 4500 6300 125 727,87 (909,-) 32 56 78,5 95 4 9 4,5 4000 5500 160 928,95 1161,60 42 65 91 125 4 10 8,2 3600 4600 200 1219,69 1525,53 55 73,5 106 160 4 11 14,6 3000 4000 250 1598,65 2002,47 76 82 122 200 5 12 25,7 2500 3000 315 (2384,68) (2982,93) 103 95 141 260 5 14 44,2 2000 2300 Цвет, маркировка для принадлежностей С коротким KOI м Корпус изготовлен в ковочном штампе, что обеспечивает длительный срок службы и пригодность к использованию на высоких оборотах. Стандарт: DIN 55027 Материал: Сталь Применение Для конца шпинделя DIN 55027 со шпилькой и фланцевыми гайками. Токарный патрон устанавливается без промежуточного фланца непосредственно на конец шпинделя. Объем поставки: Включая:1 комплект = 4 закалённых прямых кулачка для токарного патрона. Примечание DIN 55027, также как международная норма ISO 702/111, идентичны DIN 55022 (старая норма). Конусное центрирующее отверстие по DIN55027 (шпилька и фланцевая гайка). Наружный 0 А/ конус мм ШШ1 Четырёхкулачковый токарный патрон,сталь, конусное центр, отверстие DIN 55027 Отверстие Е мм высота без кулачков Н, мм высота с кулачками Н2 мм Число шпилек Размер шпилек 0 опорного конуса В мм Ключ- квадрат К мм вес кг Макс. частота вращения об/мин 125/4 (955,54) 32 69 93 3 М10 63,525 9 5,5 5500 160/4 (1219,69) 42 66 92 3 М10 63,525 10 8,5 4600 160/5 1219,69 42 66 92 4 М10 82,575 10 8,5 4600 200/5 (1601,98) 55 74,5 107 4 М10 82,575 11 15,5 4000 200/6 1601,98 55 74,5 107 4 М12 106,39 11 15,5 4000 250/6 2110,49 76 83 124 4 М12 106,39 12 30 3000 250/8 (2110,49) 76 83 124 4 М16 139,735 12 30 3000 Цвет, маркировка для принадлежностей Защита от стружки Подходит для: Патрон №310100-310750 и 312000 - 312700. Чгаачки - Применение Вставляется в направляющие кулачка патрона. Предотвращает проникновение стружки в корпус патрона. защита от пружки для типа патрона тяг 100 I 125 I 160 I 200 I 250 I 315 IUH Вставка для защиты от стружки одна 2,75 3,51 4,46 5,50 7,02 8,78 11,07 17,69 длина мм 12 17 19 23 21 27 35 41 ширина мм 12 14 18 18 20 24 34 42 Подходит также для патронов типа 140 350 / 400 630 Цвет, код: патроны спирально-реечные и кулачки Rohm 797
