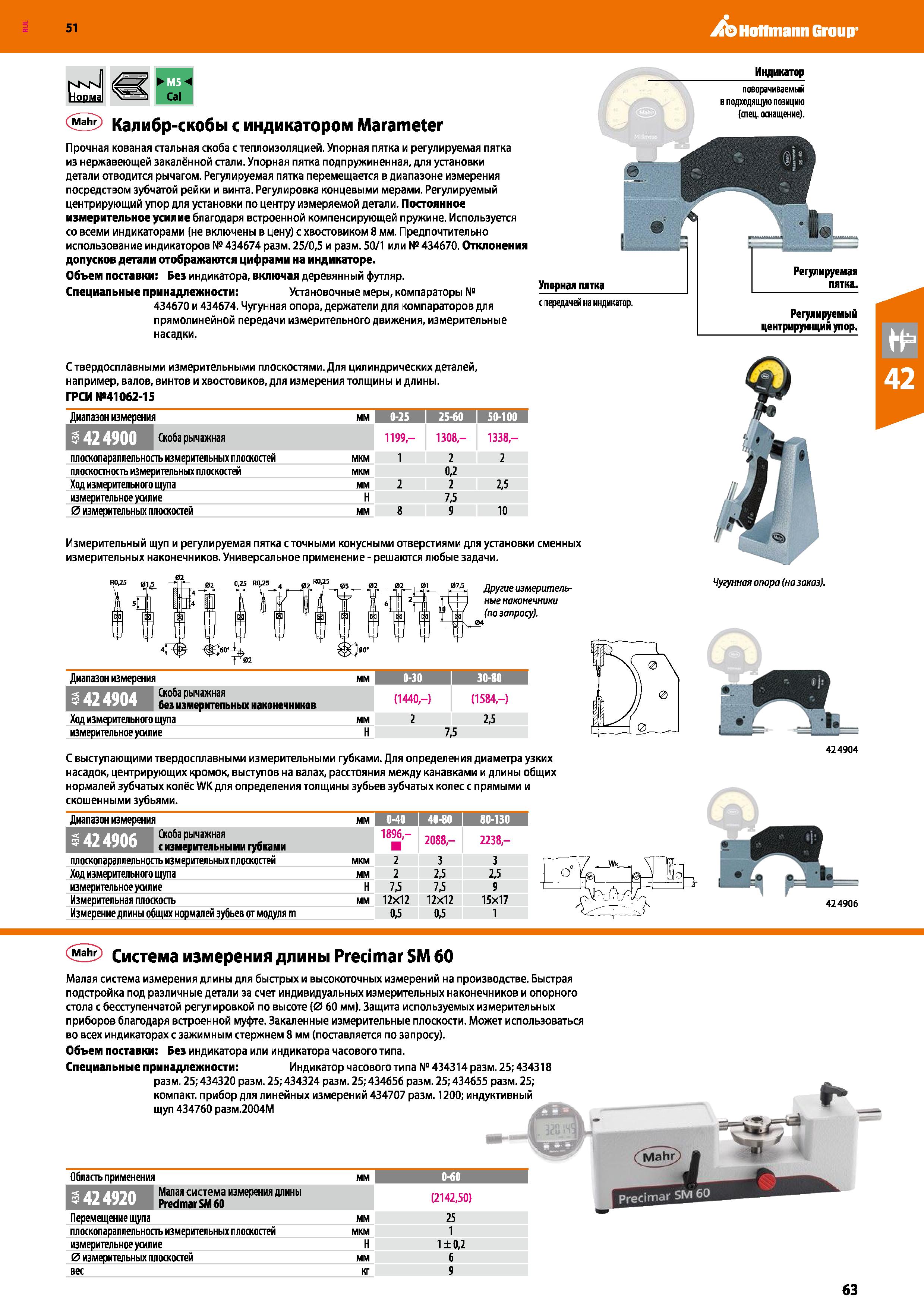

63 Каталог HOFFMANN GROUP 2020 Измерительный и ручной инструмент Инвентарь Стр.63

Каталог HOFFMANN GROUP 2020 Измерительный и ручной инструмент Стр. 63 0063 Lab2u

Hoffmann Group 51 nKN Норма Индикатор 5 Калибр-скобы с индикатором Marameter Прочная кованая стальная скоба с теплоизоляцией. Упорная пятка и регулируемая пятка из нержавеющей закалённой стали. Упорная пятка подпружиненная, для установки детали отводится рычагом. Регулируемая пятка перемещается в диапазоне измерения посредством зубчатой рейки и винта. Регулировка концевыми мерами. Регулируемый центрирующий упор для установки по центру измеряемой детали. Постоянное измерительное усилие благодаря встроенной компенсирующей пружине. Используется со всеми индикаторами (не включены в цену) с хвостовиком 8 мм. Предпочтительно использование индикаторов №434674 разм. 25/0,5 и разм. 50/1 или №434670. Отклонения допусков детали отображаются цифрами на индикаторе. Объем поставки: Без индикатора, включая деревянный футляр. Специальные принадлежности: Установочные меры, компараторы № 434670 и 434674. Чугунная опора, держатели для компараторов для прямолинейной передачи измерительного движения, измерительные насадки. поворачиваемый в подходящую позицию (спец. оснащение). с передачей на индикатор. С твердосплавными измерительными плоскостями. Для цилиндрических деталей, например, валов, винтов и хвостовиков, для измерения толщины и длины. ГРСИ №41062-15 Диапазон измерения мм 0-25 I 25-60 I 50-100 I Скоба рычажная 1199,- 1308,- 1338,- плоскопараллельность измерительных плоскостей мкм 1 2 2 плоскостность измерительных плоскостей мкм 0,2 Ход измерительного щупа мм 2 2 2,5 измерительное усилие Н 7,5 0 измерительных плоскостей мм 8 9 10 Измерительный щуп и регулируемая пятка с точными конусными отверстиями для установки сменных измерительных наконечников. Универсальное применение - решаются любые задачи. Другие измерительные наконечники (по запросу). Диапазон измерения мм 0-30 30-80 Скоба рычажная без измерительных наконечников (1440,-) (1584,-) Ход измерительного щупа измерительное усилие мм Н 7,5 2,5 С выступающими твердосплавными измерительными губками. Для определения диаметра узких насадок, центрирующих кромок, выступов на валах, расстояния между канавками и длины общих нормалей зубчатых колёс WK для определения толщины зубьев зубчатых колес с прямыми и скошенными зубьями. 424904 Диапазон измерения мм 0-40 I 40-80 I 80-130 EVEVTfM оба рычажная Sli£aiMa iJ с измерительными губками 1896,- 2088,- 2238,- плоскопараллельность измерительных плоскостей мкм 2 3 3 Ход измерительного щупа мм 2 2,5 2,5 измерительное усилие Н 7,5 7,5 9 Измерительная плоскость Измерение длины общих нормалей зубьев от модуля гг мм 12x12 0,5 12x12 0,5 15x17 1 Система измерения длины Precimar SM 60 Малая система измерения длины для быстрых и высокоточных измерений на производстве. Быстрая подстройка под различные детали за счет индивидуальных измерительных наконечников и опорного стола с бесступенчатой регулировкой по высоте (0 60 мм). Защита используемых измерительных приборов благодаря встроенной муфте. Закаленные измерительные плоскости. Может использоваться во всех индикаторах с зажимным стержнем 8 мм (поставляется по запросу). Объем поставки: Без индикатора или индикатора часового типа. Специальные принадлежности: Индикатор часового типа № 434314 разм. 25; 434318 разм. 25; 434320 разм. 25; 434324 разм. 25; 434656 разм. 25; 434655 разм. 25; компакт, прибор для линейных измерений 434707 разм. 1200; индуктивный щуп 434760 разм.2004М Область применения мм 0-60 Малая система измерения длины ШШУ1Ш predmarSM60 (2142,50) Перемещение щупа мм 25 плоскопараллельность измерительных плоскостей мкм 1 измерительное усилие Н 1 ±0,2 0 измерительных плоскостей мм б вес кг 9 Precimar SM60 Чугунная опора (на заказ). 424906 63
