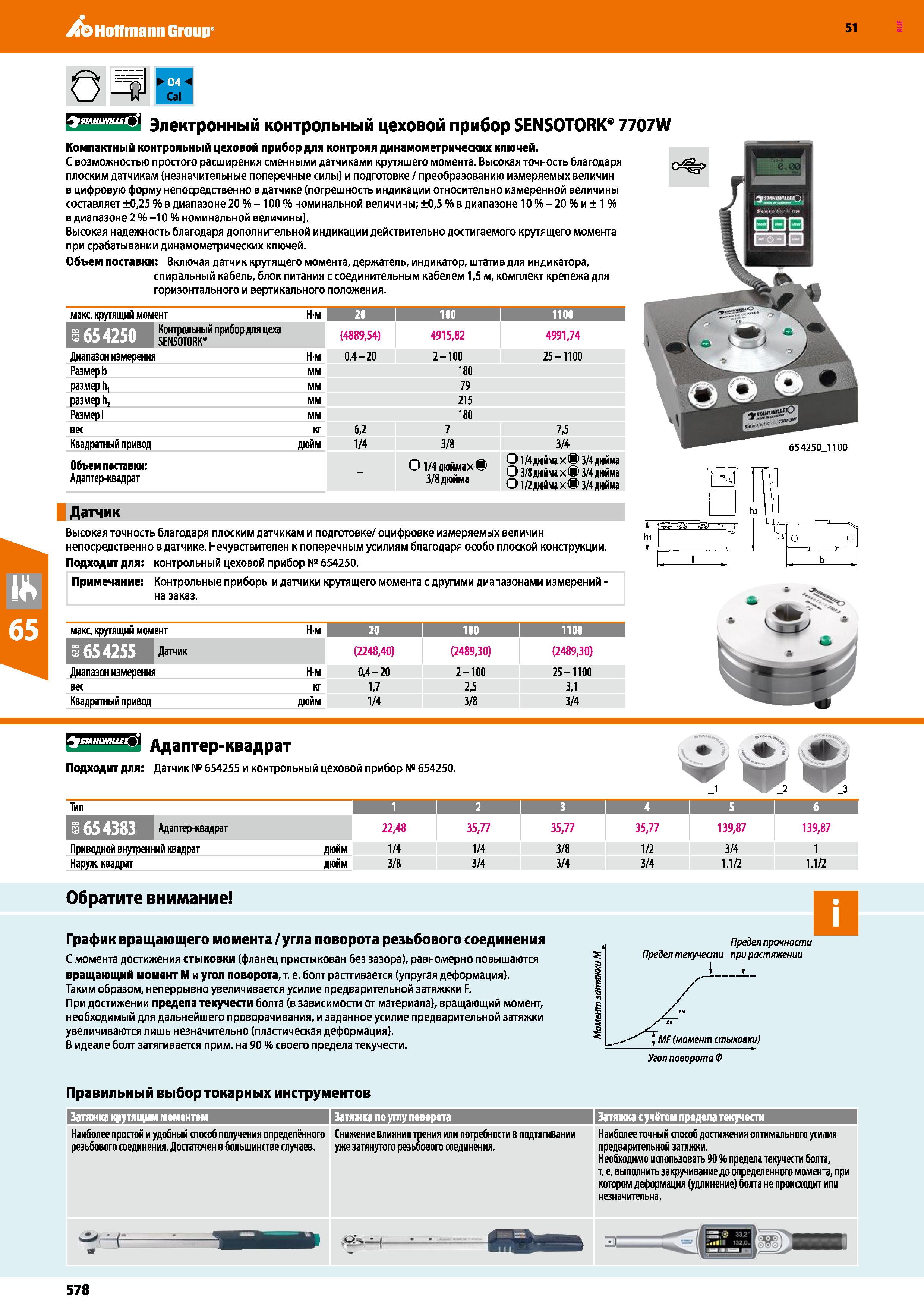

ib Hoffmann Group 51 swluwiifiQ Электронный контрольный цеховой прибор SENSOTORK 7707W Компактный контрольный цеховой прибор для контроля динамометрических ключей. С возможностью простого расширения сменными датчиками крутящего момента. Высокая точность благодаря плоским датчикам (незначительные поперечные силы) и подготовке / преобразованию измеряемых величин в цифровую форму непосредственно в датчике (погрешность индикации относительно измеренной величины составляет ±0,25 % в диапазоне 20 %-100% номинальной величины; ±0,5% в диапазоне 10% 20 % и ± 1 % в диапазоне 2 %-10 % номинальной величины). Высокая надежность благодаря дополнительной индикации действительно достигаемого крутящего момента при срабатывании динамометрических ключей. Объем поставки: Включая датчик крутящего момента, держатель, индикатор, штатив для индикатора, спиральный кабель, блок питания с соединительным кабелем 1,5 м, комплект крепежа для горизонтального и вертикального положения. макс. крутящий момент Нм 20 юо нов Контрольный прибор для цеха ЩШЯ SENS0T0RK (4889,54) 4915,82 4991,74 Диапазон измерения Нм 0,4-20 2-100 25-1100 Размерь мм 180 размер h, мм 79 размер h, мм 215 Размер мм 180 вес кг 6,2 7 7,5 Квадратный привод дюйм 1/4 3/8 3/4 Объем поставки: Адаптер-квадрат - 01/4 дюймах в 3/8 дюйма 01/4 дюймах в 3/4 дюйма О 3/8 дюйма х в 3/4 дюйма 01/2 дюймах в 3/4 дюйма Датчик Высокая точность благодаря плоским датчикам и подготовке/ оцифровке измеряемых величин непосредственно в датчике. Нечувствителен к поперечным усилиям благодаря особо плоской конструкции. Подходит для: контрольный цеховой прибор № 654250. Примечание: Контрольные приборы и датчики крутящего момента с другими диапазонами измерений -на заказ. макс. крутящий момент Н'М 20 I юо I 1100 ВЕШЗЗЯ Датчик (2248,40) (2489,30) (2489,30) Диапазон измерения Н-м 0,4-20 2-100 25-1100 вес кг 1,7 2,5 3,1 Квадратный привод дюйм 1/4 3/8 3/4 Адаптер-квадрат Подходит для: Датчик № 654255 и контрольный цеховой прибор № 654250. Тип 1 1 2 1 з 1 4 I 5 I б 654383 Адаптер-квадрат 22,48 35,77 35,77 35,77 139,87 139,87 Приводной внутренний квадрат Наруж. квадрат дюйм дюйм 1/4 3/8 1/4 3/4 3/8 3/4 1/2 3/4 3/4 1.1/2 1 1.1/2 Обратите внимание Г рафик вращающего момента / угла поворота резьбового соединения С момента достижения стыковки (фланец пристыкован без зазора), равномерно повышаются вращающий момент М и угол поворота, т. е. болт растгивается (упругая деформация). Таким образом, неперрывно увеличивается усилие предварительной затяжкки F. При достижении предела текучести болта (в зависимости от материала), вращающий момент, необходимый для дальнейшего проворачивания, и заданное усилие предварительной затяжки увеличиваются лишь незначительно (пластическая деформация). В идеале болт затягивается прим. на 90 % своего предела текучести. Предел прочности Предел текучести при растяжении У MF (момент стыковки) Угол поворота Ф Правильный выбор токарных инструментов Затяжка крутящим моментом Затяжка по углу поворота Наиболее пропой и удобный способ получения определённого резьбового соединения. Достаточен в большинстве случаев. Снижение влияния трения или потребности в подтягивании уже затянутого резьбового соединения. Наиболее точный способ достижения оптимального усилия предварительной затяжки. Необходимо использовать 90 % предела текучести болта, т. е. выполнить закручивание до определенного момента, при котором деформация (удлинение) болта не происходит или незначительна. и' ш. 1 - 654250J100 578
