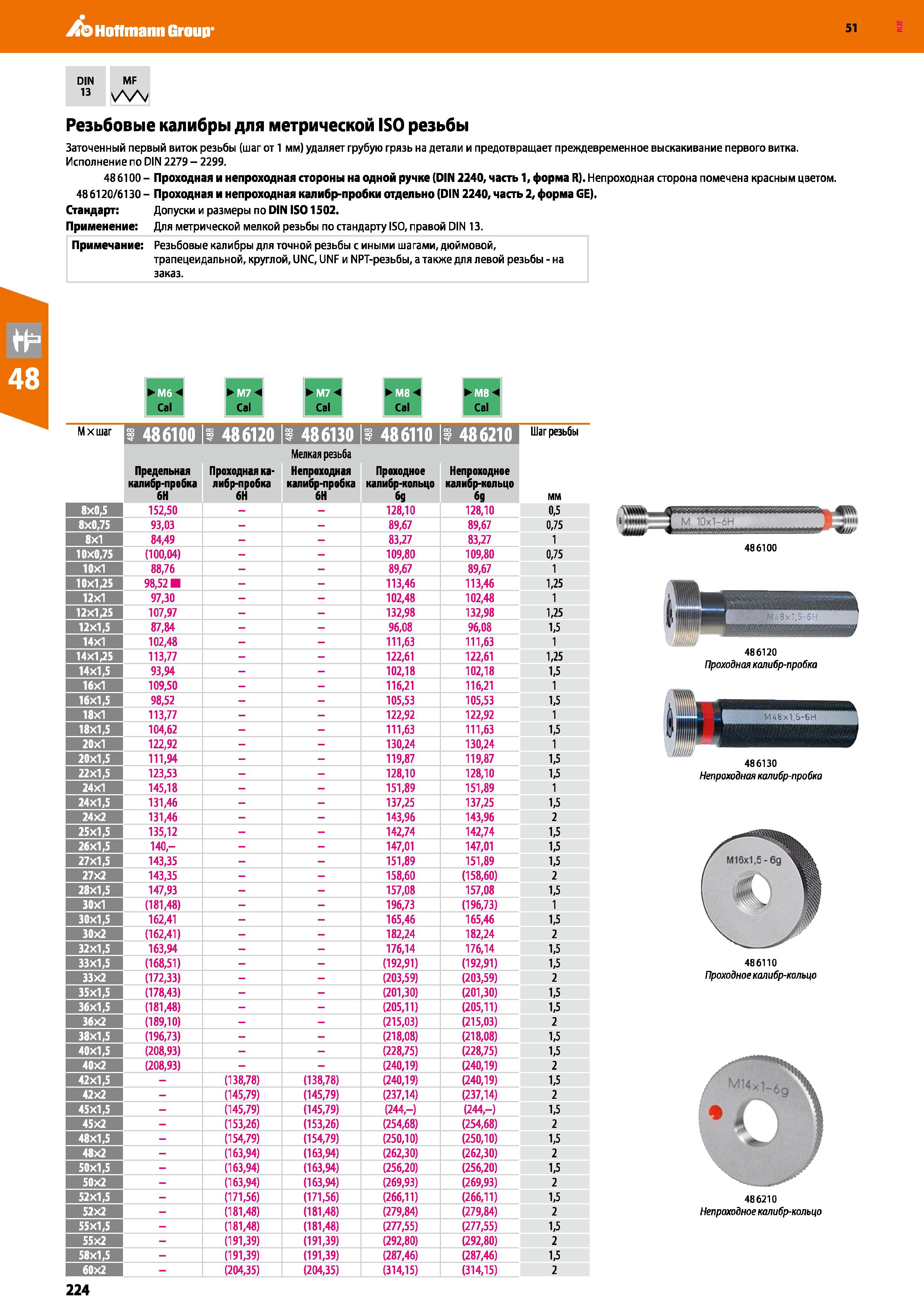

Hoffmann Group 51 DIN MF 13 Резьбовые калибры для метрической ISO резьбы Заточенный первый виток резьбы (шаг от 1 мм) удаляет грубую грязь на детали и предотвращает преждевременное выскакивание первого витка. Исполнение го DIN 2279 - 2299. 486100- Проходная и непроходная стороны на одной ручке (DIN 2240, часть 1, форма R). Непроходная сторона помечена красным цветом. 48 6120/6130 - Проходная и непроходная калибр-пробки отдельно (DIN 2240, часть 2, форма GE). Стандарт: Допуски и размеры по DIN IS01502. Применение: Для метрической мелкой резьбы по стандарту ISO, правой DIN 13. Примечание: Резьбовые калибры для точной резьбы с иными шагами, дюймовой, трапецеидальной, круглой, UNC, UNF и NPT-резьбы, а также для левой резьбы - на заказ. М7 Cal М8 Cal Мхшаг 1 486100 486120 I 486130 486110 1 486210 Шаг резьбы мм Предельная калибр-пробка 6Н Проходная калибр-пробка 6Н Мелкая резьба Непроходная калибр-пробка 6Н Проходное калибр-кольцо бд Непроходное калибр-кольцо бд 8x0,5 152,50 I I 128,10 128,10 0,5 8x0,75 93,03 89,67 89,67 0,75 8x1 84,49 83,27 83,27 1 10x0,75 (100,04) 109,80 109,80 0,75 10x1 88,76 89,67 89,67 1 10x1,25 98,52 113,46 113,46 1,25 12x1 97,30 102,48 102,48 1 12x1,25 107,97 132,98 132,98 1,25 12X1,5 87,84 96,08 96,08 1,5 14X1 102,48 111,63 111,63 1 14x1,25 113,77 122,61 122,61 1,25 14x1,5 93,94 102,18 102,18 1,5 16x1 109,50 116,21 116,21 1 16x1,5 98,52 105,53 105,53 1,5 18x1 113,77 122,92 122,92 1 18x1,5 104,62 111,63 111,63 1,5 20x1 122,92 130,24 130,24 1 20x1,5 111,94 119,87 119,87 1,5 22x1,5 123,53 128,10 128,10 1,5 24X1 145,18 151,89 151,89 1 24X1,5 131,46 137,25 137,25 1,5 24X2 131,46 143,96 143,96 2 25x1,5 135,12 142,74 142,74 1,5 26x1,5 140,- 147,01 147,01 1,5 27x1,5 143,35 151,89 151,89 1,5 27X2 143,35 158,60 (158,60) 2 28x1,5 147,93 157,08 157,08 1,5 30x1 (181,48) 196,73 (196,73) 1 30x1,5 162,41 165,46 165,46 1,5 30x2 (162,41) 182,24 182,24 2 32x1,5 163,94 176,14 176,14 1,5 33x1,5 (168,51) (192,91) (192,91) 1,5 33x2 (172,33) (203,59) (203,59) 2 35x1,5 (178,43) (201,30) (201,30) 1,5 36x1,5 (181,48) (205,11) (205,11) 1,5 36x2 (189,10) (215,03) (215,03) 2 38x1,5 (196,73) (218,08) (218,08) 1,5 40x1,5 (208,93) (228,75) (228,75) 1,5 40x2 (208,93) (240,19) (240,19) 2 42x1,5 - (138,78) (138,78) (240,19) (240,19) 1,5 42x2 - (145,79) (145,79) (237,14) (237,14) 2 45x1,5 - (145,79) (145,79) (244,-) (244,-) 1,5 45x2 - (153,26) (153,26) (254,68) (254,68) 2 48x1,5 - (154,79) (154,79) (250,10) (250,10) 1,5 48x2 - (163,94) (163,94) (262,30) (262,30) 2 50x1,5 - (163,94) (163,94) (256,20) (256,20) 1,5 50x2 - (163,94) (163,94) (269,93) (269,93) 2 52x1,5 - (171,56) (171,56) (266,11) (266,11) 1,5 52x2 - (181,48) (181,48) (279,84) (279,84) 2 55x1,5 - (181,48) (181,48) (277,55) (277,55) 1,5 55x2 - (191,39) (191,39) (292,80) (292,80) 2 58x1,5 - (191,39) (191,39) (287,46) (287,46) 1,5 60x2 - (204,35) (204,35) (314,15) (314,15) 2 яякяпаяят. I... М 10х1-6Н 486100 486120 Проходная калибр-пробка 486130 Непроходная калибр-пробка 486110 Проходное калибр-кольцо 486210 Непроходное калибр-кольцо 224
