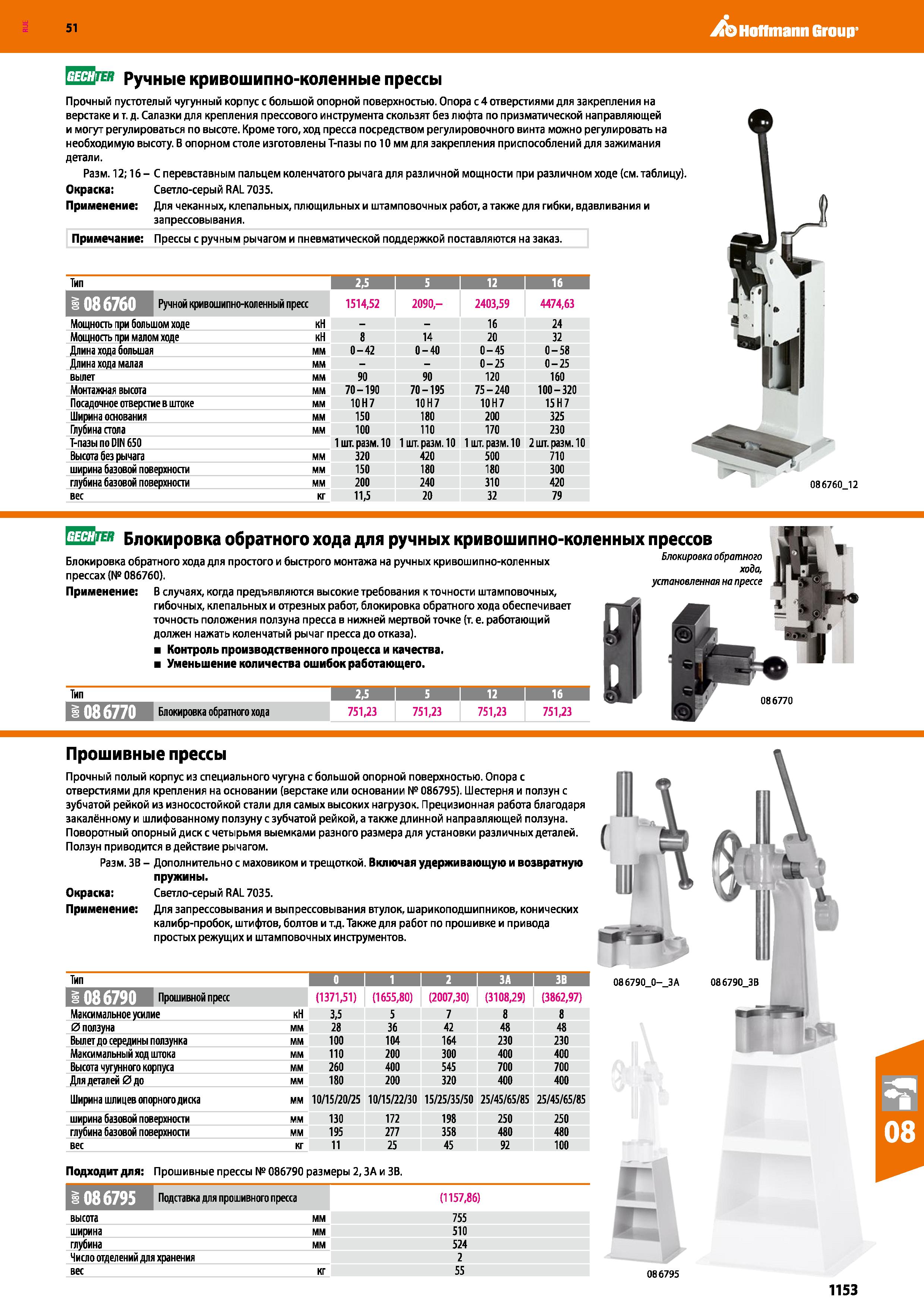

Hoffmann Group 51 ЕЕЗгав Ручные кривошипно-коленные прессы Прочный пустотелый чугунный корпус с большой опорной поверхностью. Опора с 4 отверстиями для закрепления на верстаке и т. д. Салазки для крепления прессового инструмента скользят без люфта по призматической направляющей и могут регулироваться по высоте. Кроме того, ход пресса посредством регулировочного винта можно регулировать на необходимую высоту. В опорном столе изготовлены Т-пазы по 10 мм для закрепления приспособлений для зажимания детали. Разм. 12; 16- С перевставным пальцем коленчатого рычага для различной мощности при различном ходе (см. таблицу). Окраска: Светло-серый RAL 7035. Применение: Для чеканных, клепальных, плющильных и штамповочных работ, а также для гибки, вдавливания и запрессовывания. Примечание: Прессы с ручным рычагом и пневматической поддержкой поставляются на заказ. Тип 2,5 I 5 1 12 I 16 I Ручной кривошипно-коленный пресс 1514,52 2090,- 2403,59 4474,63 Мощность при большом ходе кН 16 24 Мощность при малом ходе кН 8 14 20 32 Длина хода большая мм 0-42 0-40 0-45 0-58 Длина хода малая мм 0-25 0-25 вылет мм 90 90 120 160 Монтажная высота мм 70-190 70-195 75 - 240 100-320 Посадочное отверстие в штоке мм 10Н7 10Н7 10Н7 15 Н 7 Ширина основания мм 150 180 200 325 Глубина стола мм 100 110 170 230 Т-пазы по DIN 650 1шт. разм. 10 1 шт. разм. 10 1 шт. разм. 10 2 шт. разм. 10 Высота без рычага мм 320 420 500 710 ширина базовой поверхности мм 150 180 180 300 глубина базовой поверхности мм 200 240 310 420 вес кг 11,5 20 32 79 08 6760 12 086770 ЕЕЗгав Блокировка обратного хода для ручных кривошипно-коленных прессов Блокировка обратного хода для простого и быстрого монтажа на ручных кривошипно-коленных прессах (№ 086760). Применение: В случаях, когда предъявляются высокие требования к точности штамповочных, гибочных, клепальных и отрезных работ, блокировка обратного хода обеспечивает точность положения ползуна пресса в нижней мертвой точке (т. е. работающий должен нажать коленчатый рычаг пресса до отказа). Контроль производственного процесса и качества. Уменьшение количества ошибок работающего. Блокировка обратного хода, установленная на прессе Блокировка обратного хода 086770 Прошивные прессы Прочный полый корпус из специального чугуна с большой опорной поверхностью. Опора с отверстиями для крепления на основании (верстаке или основании № 086795). Шестерня и ползун с зубчатой рейкой из износостойкой стали для самых высоких нагрузок. Прецизионная работа благодаря закалённому и шлифованному ползуну с зубчатой рейкой, а также длинной направляющей ползуна. Поворотный опорный диск с четырьмя выемками разного размера для установки различных деталей. Ползун приводится в действие рычагом. Разм. ЗВ - Дополнительно с маховиком и трещоткой. Включая удерживающую и возвратную пружины. Окраска: Светло-серый RAL 7035. Применение: Для запрессовывания и выпрессовывания втулок, шарикоподшипников, конических калибр-пробок, штифтов, болтов и т.д. Также для работ по прошивке и привода простых режущих и штамповочных инструментов. Подходит для: Прошивные прессы № 086790 размеры 2, ЗА и ЗВ. I 086795 Подставка для прошивного пресса высота ширина глубина Нисло отделений для хранения вес мм мм мм (1157,86) 755 510 524 2 55 Тип 1 0 I 1 I 2 зй I зв Прошивной пресс (1371,51) (1655,80) (2007,30) (3108,29) (3862,97) Максимальное усилие кН 3,5 5 7 8 8 0 ползуна мм 28 36 42 48 48 Вылет до середины ползунка мм 100 104 164 230 230 Максимальный ход штока мм 110 200 300 400 400 Высота чугунного корпуса мм 260 400 545 700 700 Для деталей 0 до мм 180 200 320 400 400 Ширина шлицев опорного диска мм 10/15/20/25 10/15/22/30 15/25/35/50 25/45/65/85 25/45/65/85 ширина базовой поверхности мм 130 172 198 250 250 глубина базовой поверхности мм 195 277 358 480 480 вес кг 11 25 45 92 100 086790 О- ЗА С с 086795 086790 ЗВ 1153
