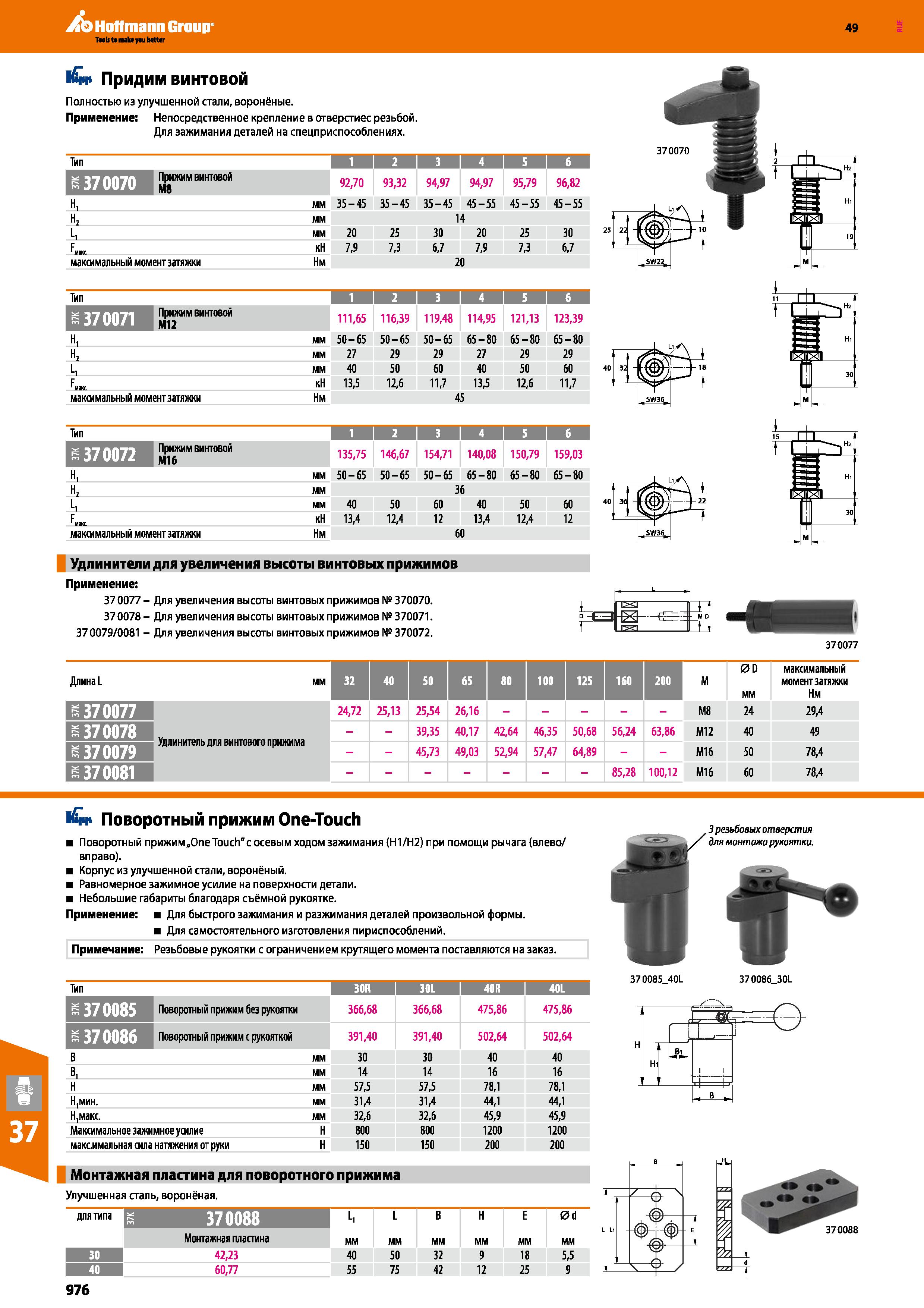

Hoffmann Group 49 l£i Придим винтовой Полностью из улучшенной стали, воронёные. Применение: Непосредственное крепление в отверстиес резьбой. Для зажимания деталей на спецприспособлениях. Тип 1 I 2 I з 4 I s б иттшя Прижим винтовой М8 92,70 93,32 94,97 94,97 95,79 96,82 н, мм 35-45 35-45 35-45 45-55 45-55 45-55 Нг мм 14 L, мм 20 25 30 20 25 30 М1КС кН 7,9 7,3 6,7 7,9 7,3 6,7 максимальный момент затяжки Нм 20 Тип 1 2 з 4 I 5 б Прижим винтовой М12 111,65 116,39 119,48 114,95 121,13 123,39 Н, мм 50-65 50-65 50-65 65-80 65-80 65-80 Нг мм 27 29 29 27 29 29 L, мм 40 50 60 40 50 60 кН 13,5 12,6 11,7 13,5 12,6 11,7 максимальный момент затяжи Нм 45 Тип 1 I 2 I з 1 4 I 5 I б Прижим винтовой М16 135,75 146,67 154,71 140,08 150,79 159,03 Н, мм 50-65 50-65 50-65 65-80 65-80 65-80 н, мм 36 L, мм 40 50 60 40 50 60 кН 13,4 12,4 12 13,4 12,4 12 максимальный момент затяжи Нм 60 Удлинители для увеличения высоты винтовых прижимов Применение: 370077 - Для увеличения высоты винтовых прижимов № 370070. 370078 - Для увеличения высоты винтовых прижимов № 370071. 370079 0081 - Для увеличения высоты винтовых прижимов № 370072. IXJ Vе3 '<-i . 1 3 7 к г t L Hi 30 1 Г 370077 ДлинаL мм 32 40 50 65 100 125 160 200 М 0D мм максимальный момент затяжи Нм го 370077 24,72 25,13 25,54 26,16 - М8 24 29,4 370078 Удлинитель для винтового прижима - - 39,35 40,17 42,64 46,35 50,68 56,24 63,86 М12 40 49 у 370079 - - 45,73 49,03 52,94 57,47 64,89 - - М16 50 78,4 370081 - 85,28 100,12 М16 60 78,4 fin Поворотный прижим One-Touch Поворотный прижим „One Touch" с осевым ходом зажимания (Н1 Н2) при помощи рычага (влево вправо). Корпус из улучшенной стали, воронёный. Равномерное зажимное усилие на поверхности детали. Небольшие габариты благодаря съёмной рукоятке. Применение: Для быстрого зажимания и разжимания деталей произвольной формы. Для самостоятельного изготовления пириспособлений. Примечание: Резьбовые рукоятки с ограничением крутящего момента поставляются на заказ. Тип 1 ЗОН 1 30L 40R 40L EHifrllllfcVJ Поворотный прижим без рукоятки 366,68 366,68 475,86 475,86 Поворотный прижим с рукояткой 391,40 391,40 502,64 502,64 в мм 30 30 40 40 В, мм 14 14 16 16 Н мм 57,5 57,5 78,1 78,1 Н,мин. мм 31,4 31,4 44,1 44,1 Н,макс. мм 32,6 32,6 45,9 45,9 Максимальное зажимное усилие н 800 800 1200 1200 максимальная сила натяжения от руки Н 150 150 200 200 Монтажная пластина для поворотного прижима Улучшенная сталь, воронёная. для типа 370088 L, L В Н Е 06 Монтажная пластина мм 3° ВЯ 42,23 40 50 32 9 18 5,5 40 60,77 55 75 42 12 25 9 370088 976 3 резьбовых отверстия для монтажа рукоятки. 37 0085 40L 37 0086 30L
