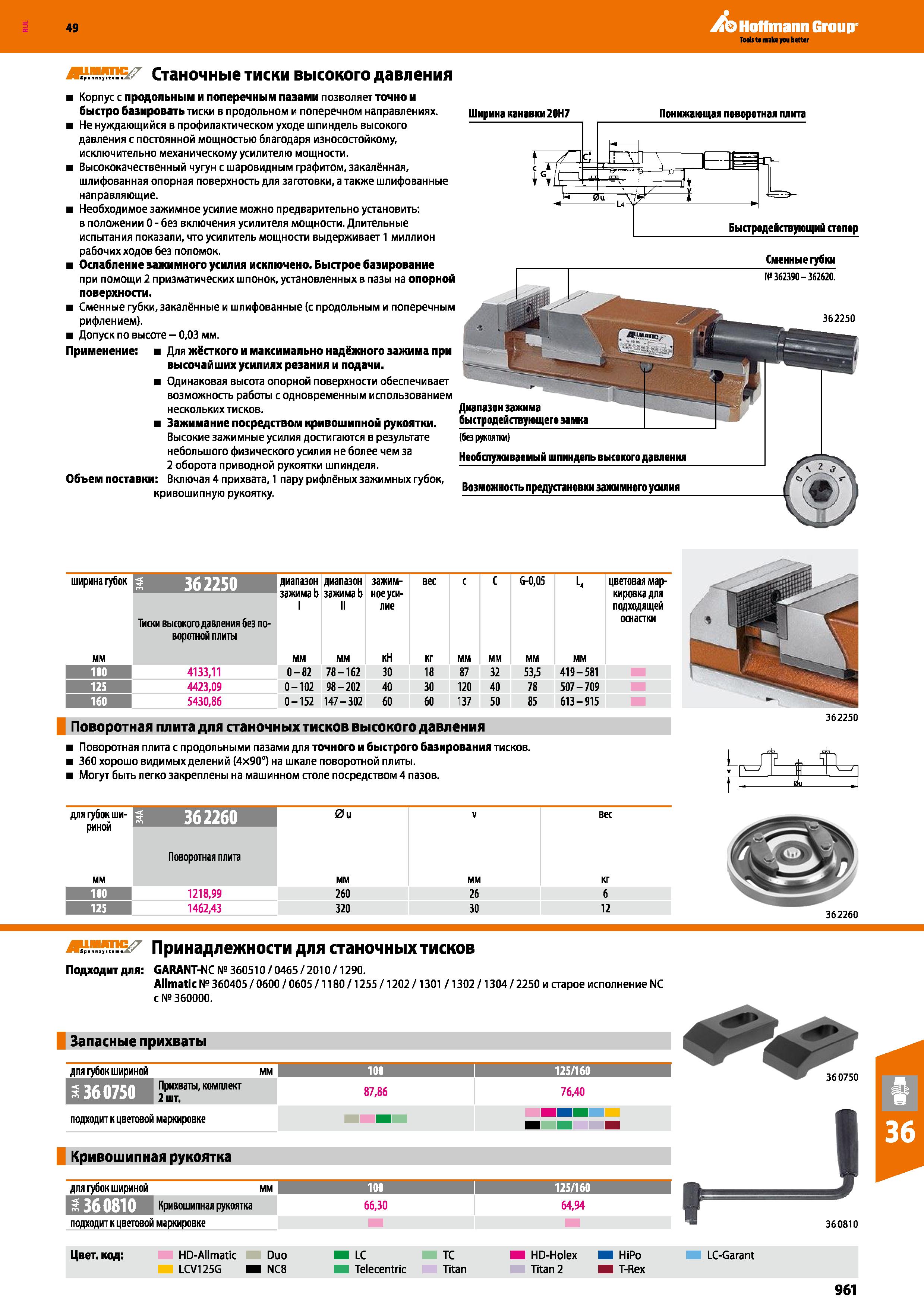

961 Каталог HOFFMANN GROUP 2018 Профессиональный инструмент Вспомогательный и режущий Стр.961

Каталог HOFFMANN GROUP 2018 Инструмент вспомогательный и режущий Стр. 961 0961 Lab2u

Hoffmann Group Станочные тиски высокого давления Корпус с продольным и поперечным пазами позволяет точно и быстро базировать тиски в продольном и поперечном направлениях. Не нуждающийся в профилактическом уходе шпиндель высокого давления с постоянной мощностью благодаря износостойкому, исключительно механическому усилителю мощности. Высококачественный чугун с шаровидным графитом, закалённая, шлифованная опорная поверхность для заготовки, а также шлифованные направляющие. Необходимое зажимное усилие можно предварительно установить: в положении 0 - без включения усилителя мощности. Длительные испытания показали, что усилитель мощности выдерживает 1 миллион рабочих ходов без поломок. Ослабление зажимного усилия исключено. Быстрое базирование при помощи 2 призматических шпонок, установленных в пазы на опорной поверхности. Сменные губки, закалённые и шлифованные (с продольным и поперечным рифлением). Допуск по высоте - 0,03 мм. Применение: Для жёсткого и максимально надёжного зажима при высочайших усилиях резания и подачи. Одинаковая высота опорной поверхности обеспечивает возможность работы с одновременным использованием нескольких тисков. Зажимание посредством кривошипной рукоятки. Высокие зажимные усилия достигаются в результате небольшого физического усилия не более чем за 2 оборота приводной рукоятки шпинделя. Объем поставки: Включая 4 прихвата, 1 пару рифлёных зажимных губок, кривошипную рукоятку. Ширина канавки 20Н7 Понимающая поворотная плита Сменные губки N 362390 - 362620. 362250 ширина губок 3 362250 диапазон зажима b I диапазон зажима b II зажимное усилие вес с С G-0,05 L, Тиски высокого давления без по- воротной плиты мм кН кг мм 100 4133,11 0-82 78-162 30 18 87 32 53,5 419-581 125 4423,09 0-102 98 - 202 40 30 120 40 78 507 - 709 160 5430,86 0-152 147 - 302 60 60 137 50 85 613-915 цветовая маркировка для подходящей оснастки Поворотная плита для станочных тисков высокого давления Поворотная плита с продольными пазами для точного и быстрого базирования тисков. 360 хорошо видимых делений (4x90°) на шкале поворотной плиты. Могут быть легко закреплены на машинном столе посредством 4 пазов. 362250 I Р I п Г 0 I для губок ШИ- 362260 0U V вес риной Поворотная плита мм кг 100 ян 1218,99 260 26 6 125 S 1462,43 320 30 12 362260 Принадлежности для станочных тисков Подходит для: GARANT-NC № 360510 0465 2010 1290. Allmatic № 360405 0600 0605 1180 1255 1202 1301 1302 1304 2250 и старое исполнение NC с №360000. Запасные прихваты для губок шириной мм 100 1 125 160 I Прихваты, комплект 87,86 76,40 подходит к цветовой маркировке I Кривошипная рукоятка для губок шириной мм 100 I 125 160 I Кривошипная рукоятка 66,30 64,94 подходит к цветовой маркировке 360810 Цвет, код: HD-Allmatic Duo LC ТС HD-Holex HiPo LC- Garant LCV125G NC8 Telecentric Titan Titan 2 T-Rex 961
