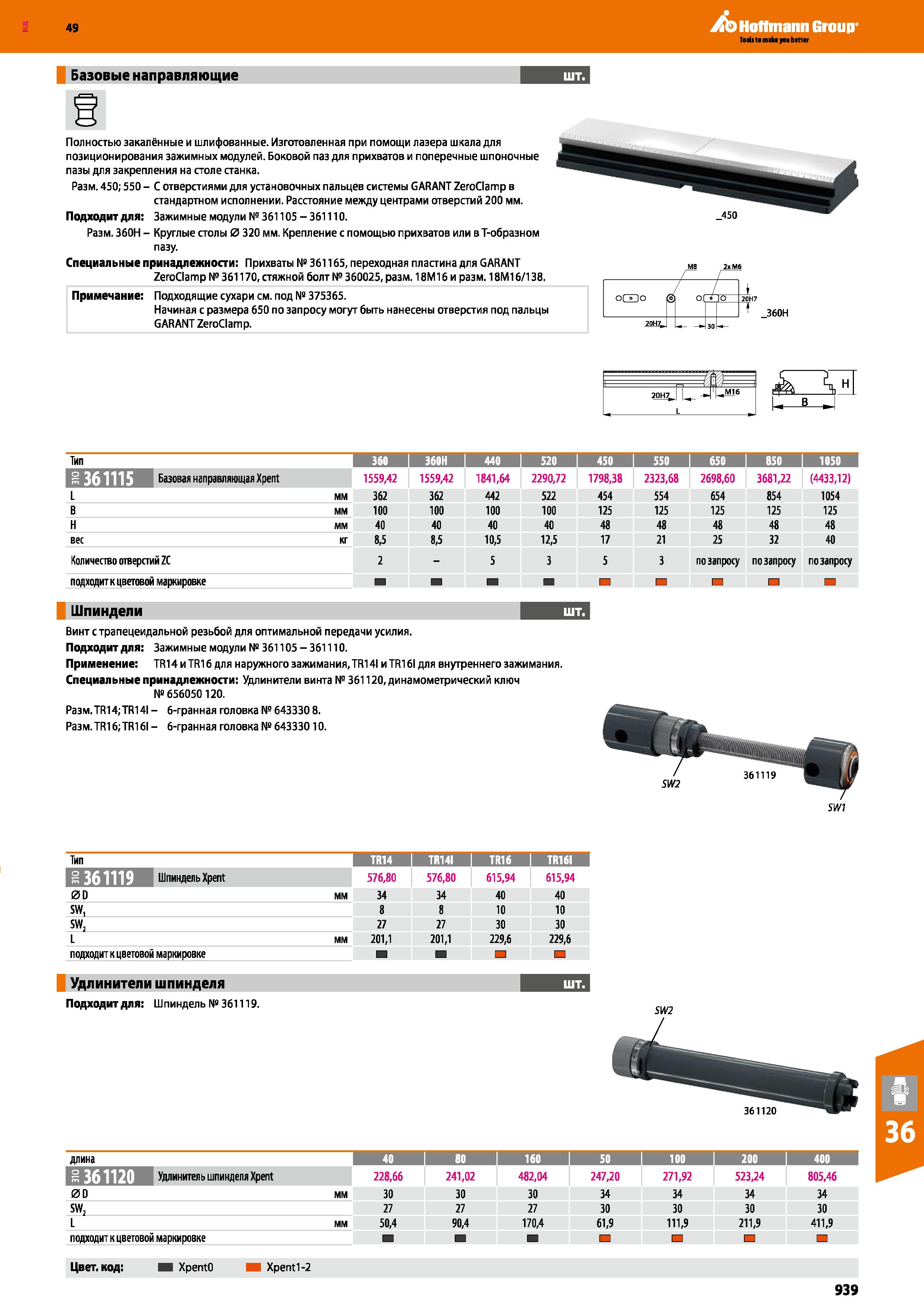

Hoffmann Group Базовые направляющие Полностью закалённые и шлифованные. Изготовленная при помощи лазера шкала для позиционирования зажимных модулей. Боковой паз для прихватов и поперечные шпоночные пазы для закрепления на столе станка. Разм. 450; 550 - С отверстиями для установочных пальцев системы GARANT ZeroClamp в стандартном исполнении. Расстояние между центрами отверстий 200 мм. Подходит для: Зажимные модули № 361105-361110. Разм. 360Н - Круглые столы 0 320 мм. Крепление с помощью прихватов или в Т-образном пазу. Специальные принадлежности: Прихваты № 361165, переходная пластина для GARANT ZeroClamp №361170, стяжной болт № 360025, разм. 18М16 и разм. 18М16 138. Примечание: Подходящие сухари см. под № 375365. Начиная с размера 650 по запросу могут быть нанесены отверстия под пальцы GARANT ZeroClamp. 450 М8 2хМ6 ото О L — Jjo 1 20Н7 > 360Н 7ПН7, 30 J&, 'л н U в - Тип 1 360 звон 440 : 520 : 450 : 550 : 650 : 850 1050 S Fulfill ЬТТ И Базовая направляющая Xpent 1559,42 1559,42 1841,64 2290,72 1798,38 2323,68 2698,60 3681,22 (4433,12) L мм 362 362 442 522 454 554 654 854 1054 В мм 100 100 100 100 125 125 125 125 125 Н мм 40 40 40 40 48 48 48 48 48 вес кг 8,5 8,5 10,5 12,5 17 21 25 32 40 Количество отверстий ZC 2 - 5 3 5 3 по запросу по запросу позапросу подходит к цветовой маркировке п п п п п Шпиндели Винт с трапецеидальной резьбой для оптимальной передачи усилия. Подходит для: Зажимные модули № 361105 - 361110. Применение: TR14nTR16 для наружного зажимания, TR141 и TR161 для внутреннего зажимания. Специальные принадлежности: Удлинители винта № 361120, динамометрический ключ №656050120. Разм. TR14; TR141 - 6-гранная головка №6433308. Разм. TR16; TR16I - 6-гранная головка № 64333010. SW1 Тип ПН TR14 TR14I TR16 : TR16I Шпиндель Xpent 576,80 576,80 615,94 615,94 0D мм 34 34 40 40 SW, 8 8 10 10 sw2 27 27 30 30 L мм 201,1 201,1 229,6 229,6 подходит к цветовой маркировке Удлинители шпинделя Подходит для: Шпиндель № 361119. SW2 длина 1 40 ю ' 160 50 юо ' 200 400 1 tejCfrlfcUlM Удлинитель шпинделя Xpent 228,66 241,02 482,04 247,20 271,92 523,24 805,46 0D мм 30 30 30 34 34 34 34 SW; 27 27 27 30 30 30 30 L мм 50,4 90,4 170,4 61,9 111,9 211,9 411,9 подходит к цветовой маркировке Цвет, код: XpentO Xpentl-2 939
