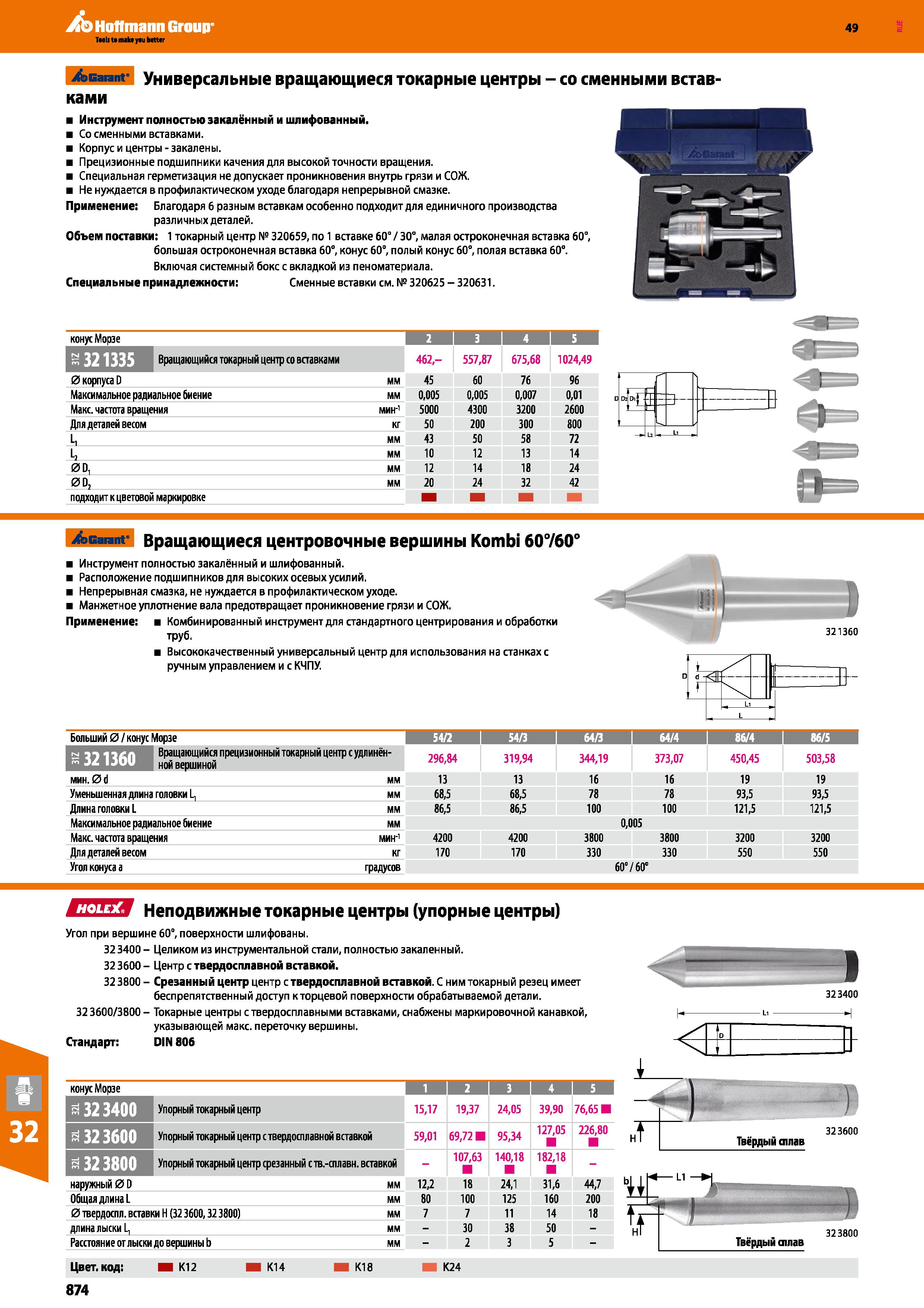

874 Каталог HOFFMANN GROUP 2018 Профессиональный инструмент Вспомогательный и режущий Стр.874

Каталог HOFFMANN GROUP 2018 Инструмент вспомогательный и режущий Стр. 874 0874 Lab2u

Hoffmann Group 49 Garant Универсальные вращающиеся токарные центры - со сменными вставками Инструмент полностью закалённый и шлифованный. Со сменными вставками. Корпус и центры - закалены. Прецизионные подшипники качения для высокой точности вращения. Специальная герметизация не допускает проникновения внутрь грязи и СОЖ. Не нуждается в профилактическом уходе благодаря непрерывной смазке. Применение: Благодаря 6 разным вставкам особенно подходит для единичного производства различных деталей. Объем поставки: 1 токарный центр № 320659, по 1 вставке 60° 30°, малая остроконечная вставка 60°, большая остроконечная вставка 60°, конус 60°, полый конус 60°, полая вставка 60°. Включая системный бокс с вкладкой из пеноматериала. Специальные принадлежности: Сменные вставки см. №320625 - 320631. конус Морзе I 2 1 3 1 4 1 5 jSjtmttvM Вращающийся токарный центр со вставками 462,- 557,87 675,68 1024,49 0 корпуса D мм 45 60 76 96 Максимальное радиальное биение мм 0,005 0,005 0,007 0,01 Макс. частота вращения МИН'1 5000 4300 3200 2600 Для деталей весом кг 50 200 300 800 L, мм 43 50 58 72 l2 мм 10 12 13 14 0D, мм 12 14 18 24 0D, мм 20 24 32 42 подходит к цветовой маркировке > Garant ° Вращающиеся центровочные вершины Kombi 60760° Инструмент полностью закалённый и шлифованный. Расположение подшипников для высоких осевых усилий. Непрерывная смазка, не нуждается в профилактическом уходе. Манжетное уплотнение вала предотвращает проникновение грязи и СОЖ. Применение: Комбинированный инструмент для стандартного центрирования и обработки труб. Высококачественный универсальный центр для использования на станках с ручным управлением и с КЧПУ. I, и 321360 „ U d а 1 I , L L Больший 0 конус Морзе 1 54 2 54 3 1 64 3 ; 64 4 i 86 4 i 86 5 f Вращающийся прецизионный токарный центр с удлинён-ной вершиной 296,84 319,94 344,19 373,07 450,45 503,58 мин. 0d мм 13 13 16 16 19 19 Уменьшенная длина головки L, мм 68,5 68,5 78 78 93,5 93,5 Длина головки L мм 86,5 86,5 100 100 121,5 121,5 Максимальное радиальное биение мм 0,005 Макс. частота вращения МИН'1 4200 4200 3800 3800 3200 3200 Для деталей весом кг 170 170 330 330 550 550 Угол конуса а градусов 60° 60° СПЕЯ Неподвижные токарные центры (упорные центры) Угол при вершине 60°, поверхности шлифованы. 32 3400 - Целиком из инструментальной стали, полностью закаленный. 32 3600 - Центр с твердосплавной вставкой. 32 3800 - Срезанный центр центр с твердосплавной вставкой. С ним токарный резец имеет беспрепятственный доступ к торцевой поверхности обрабатываемой детали. 32 3600 3800 - Токарные центры с твердосплавными вставками, снабжены маркировочной канавкой, указывающей макс. переточку вершины. Стандарт: DIN 806 323400 < конус Морзе 1 1 I 2 I 3 I 4 I 5 32 3400 Упорный токарный центр 15,17 19,37 24,05 39,90 76,65 d 32 3600 Упорный токарный центр с твердосплавной вставкой 59,01 69,72 95,34 127,05 226,80 32 3800 Упорный токарный центр срезанный с тв.-спл авн. вставкой - 107,63 140,18 182,18 - наружный 0 D мм 12,2 18 24,1 31,6 44,7 Общая длина L мм 80 100 125 160 200 0 твердоспл. вставки Н (32 3600,32 3800) мм 7 7 11 14 18 длина лыски L, мм - 30 38 50 - Расстояние от лыски до вершины b мм - 2 3 5 - иг) Твёрдый сплав 323600 323800 Цвет, код: К12 К14 К18 К24 874
