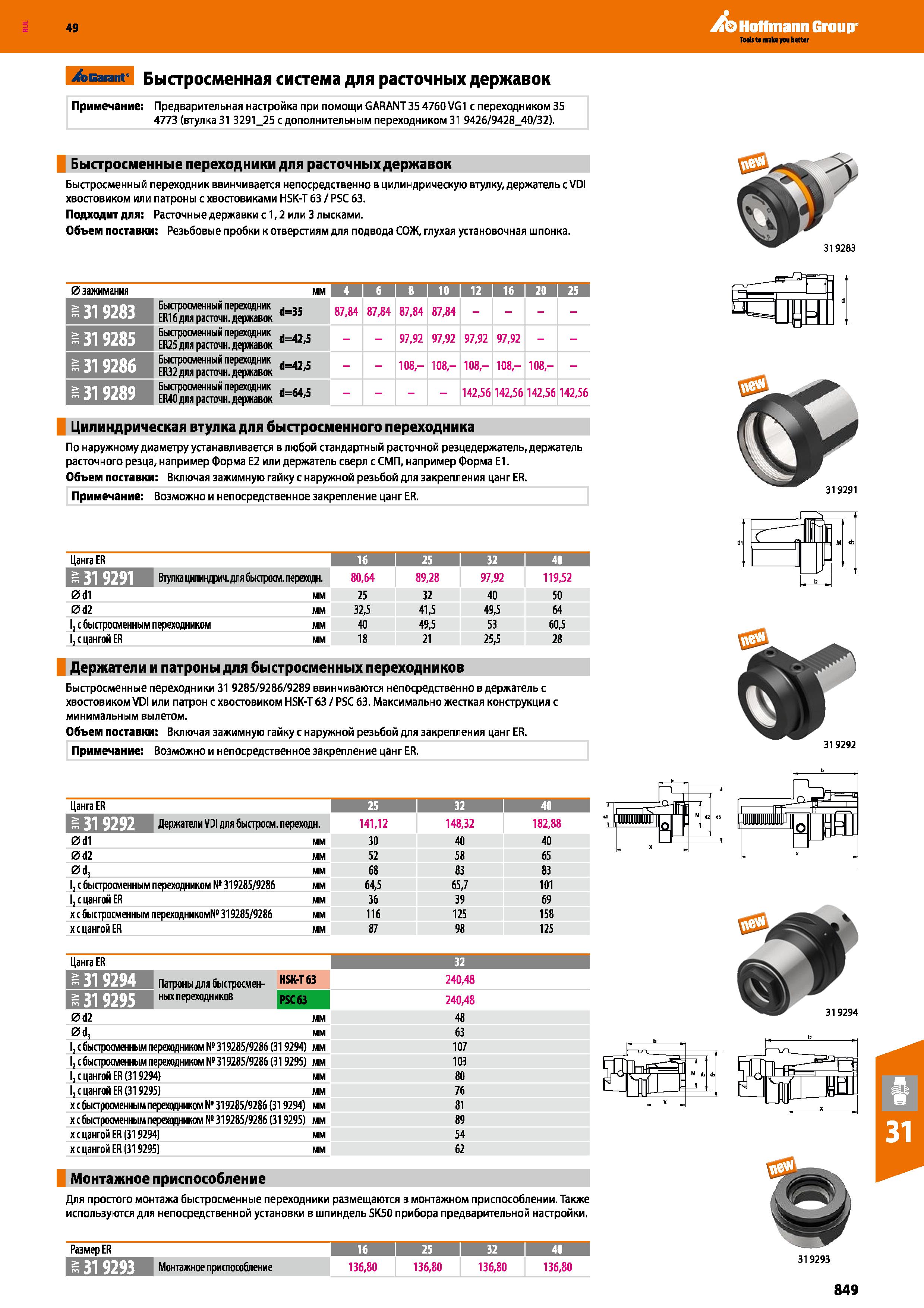

Hoffmann Group эвагапг Быстросменная система для расточных державок Примечание: Предварительная настройка при помощи GARANT 35 4760VG1 с переходником 35 4773 (втулка 31 3291 25 с дополнительным переходником 31 9426 9428 40 32). Быстросменные переходники для расточных державок Быстросменный переходник ввинчивается непосредственно в цилиндрическую втулку, держатель с VDI хвостовиком или патроны с хвостовиками HSK-T 63 PSC 63. Подходит для: Расточные державки с 1,2 или 3 лысками. Объем поставки: Резьбовые пробки к отверстиям для подвода СОЖ, глухая установочная шпонка. 0 зажимания мм Быстросменный переходник ... ER16 для расточи, державок 87,84 87,84 87,84 87,84 - 31 9285 Быстросменный переходник ... , ER25 для расточи, державок ' - - 97,92 97,92 97,92 97,92 - - Быстросменный переходник , ER32 для расточи, державок ' - - 108,— 108,— 108,- 108,- 108,- - Быстросменный переходник . . ER40 для расточи, державок 0=04,1 - 142,56 142,56 142,56 142,56 Цилиндрическая втулка для быстросменного переходника По наружному диаметру устанавливается в любой стандартный расточной резцедержатель, держатель расточного резца, например Форма Е2 или держатель сверл с СМП, например Форма Е1. Объем поставки: Включая зажимную гайку с наружной резьбой для закрепления цанг ER. Примечание: Возможно и непосредственное закрепление цанг ER. Цанга ER 16 25 I 32 I 40 Втулка ципиодрич. для быстро , переходи. 80,64 89,28 97,92 119,52 0(11 мм 25 32 40 50 0d2 мм 32,5 41,5 49,5 64 1г с быстросменным переходником мм 40 49,5 53 60,5 12 с цангой ER мм 18 21 25,5 28 Держатели и патроны для быстросменных переходников Быстросменные переходники 31 9285 9286 9289 ввинчиваются непосредственно в держатель с хвостовиком VDI или патрон с хвостовиком HSK-T 63 PSC 63. Максимально жесткая конструкция с минимальным вылетом. Объем поставки: Включая зажимную гайку с наружной резьбой для закрепления цанг ER. Примечание: Возможно и непосредственное закрепление цанг ER. Цанга ER 25 1 32 I 40 И Держатели VDI для быстром, переходи. 141,12 148,32 182,88 0d1 мм 30 40 40 0d2 мм 52 58 65 0d3 мм 68 83 83 I, с быстросменным переходником № 319285 9286 мм 64,5 65,7 101 1г с цангой ER мм 36 39 69 х с быстросменным переходником 319285 9286 мм 116 125 158 хс цангойER мм 87 98 125 Монтажное приспособление 1 V lllllllllil ’р 1 а л Цанга ER 32 кЦ Патроны для быстросмен- HSK-T 63 240,48 ЕЯ7ГТТТТ ных переходников PSC63 240,48 0d2 мм 48 0d, мм 63 1г с быстросменным переходником № 319285 9286 (319294) мм 107 I, с быстросменным переходником № 319285 9286 (319295) мм 103 12 с цангой ER (319294) мм 80 I, с цангой ER (319295) мм 76 х с быстросменным переходником № 319285 9286 (319294) мм 81 х с быстросменным переходником № 319285 9286 (319295) мм 89 х с цангой ER (319294) мм 54 х с цангой ER (31 9295) мм 62 Для простого монтажа быстросменные переходники размещаются в монтажном приспособлении. Также используются для непосредственной установки в шпиндель SK50 прибора предварительной настройки. Размер ER 16 25 32 40 > 31 9293 Монтажное приспособление 136,80 136,80 136,80 136,80 31 9293 31 9292 FS X 849
