824 Каталог HOFFMANN GROUP 2018 Профессиональный инструмент Вспомогательный и режущий Стр.824

Каталог HOFFMANN GROUP 2018 Инструмент вспомогательный и режущий Стр. 824 0824 Lab2u

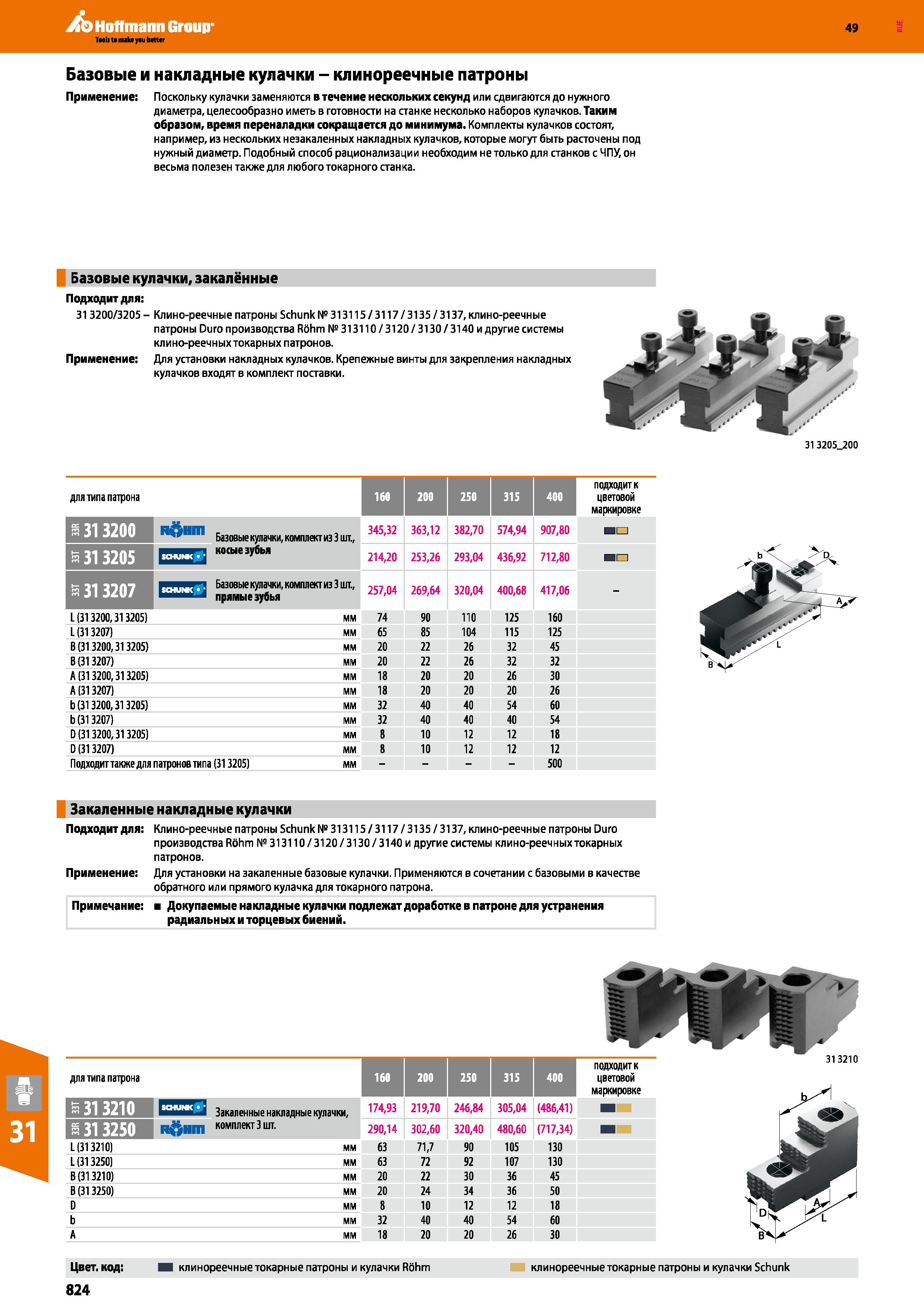

Hoffmann Group 49 Базовые и накладные кулачки - клинореечные патроны Применение: Поскольку кулачки заменяются в течение нескольких секунд или сдвигаются до нужного диаметра, целесообразно иметь в готовности на станке несколько наборов кулачков. Таким образом, время переналадки сокращается до минимума. Комплекты кулачков состоят, например, из нескольких незакаленных накладных кулачков, которые могут быть расточены под нужный диаметр. Подобный способ рационализации необходим не только для станков с ЧПУ, он весьма полезен также для любого токарного станка. Базовые кулачки, закалённые Подходит для: 31 3200 3205 - Клино-реечные патроны Schunk №313115 3117 3135 3137, клино-реечные патроны Duro производства Rohm №313110 3120 3130 3140 и другие системы клино-реечных токарных патронов. Применение: Для установки накладных кулачков. Крепежные винты для закрепления накладных кулачков входят в комплект поставки. 31 3205 200 для типа патрона 160 200 250 315 подходит к цветовой маркировке 313200 п&нт Базовые кулачки, комплект из 3 шт., 345,32 363,12 382,70 574,94 907,80 5 313205 косые зубья 214,20 253,26 293,04 436,92 712,80 ип й 313207 Базовые кулачки, комплект из 3 шт., прямые зубья 257,04 269,64 320,04 400,68 417,06 L (313200,313205) мм 74 90 110 125 160 L (313207) мм 65 85 104 115 125 В (313200,313205) мм 20 22 26 32 45 В (313207) мм 20 22 26 32 32 А (313200,313205) мм 18 20 20 26 30 А (313207) мм 18 20 20 20 26 Ь(31 3200,31 3205) мм 32 40 40 54 60 Ь(31 3207) мм 32 40 40 40 54 D (313200,313205) мм 8 10 12 12 18 D (313207) мм 8 10 12 12 12 Подходит также для патронов типа (313205) мм - 500 Закаленные накладные кулачки Подходит для: Клино-реечные патроны Schunk №313115 3117 3135 3137, клино-реечные патроны Duro производства Rohm № 313110 3120 3130 3140 и другие системы клино-реечных токарных патронов. Применение: Для установки на закаленные базовые кулачки. Применяются в сочетании с базовыми в качестве обратного или прямого кулачка для токарного патрона. Примечание: Докупаемые накладные кулачки подлежат доработке в патроне для устранения радиальных и торцевых биений. для типа патрона 160 200 250 315 400 ттш Закаленные накладные кулачки, 174,93 219,70 246,84 305,04 (486,41) 313250 н&нт комплект 3 шт. 290,14 302,60 320,40 480,60 (717,34) L (313210) мм 63 71,7 90 105 130 L (313250) мм 63 72 92 107 130 В (313210) мм 20 22 30 36 45 В (313250) мм 20 24 34 36 50 D мм 8 10 12 12 18 b мм 32 40 40 54 60 А мм 18 20 20 26 30 Цвет, код: клинореечные токарные патроны и кулачки Rohm клинореечные токарные патроны и кулачки Schunk 313210 подходит к цветовой маркировке 824
