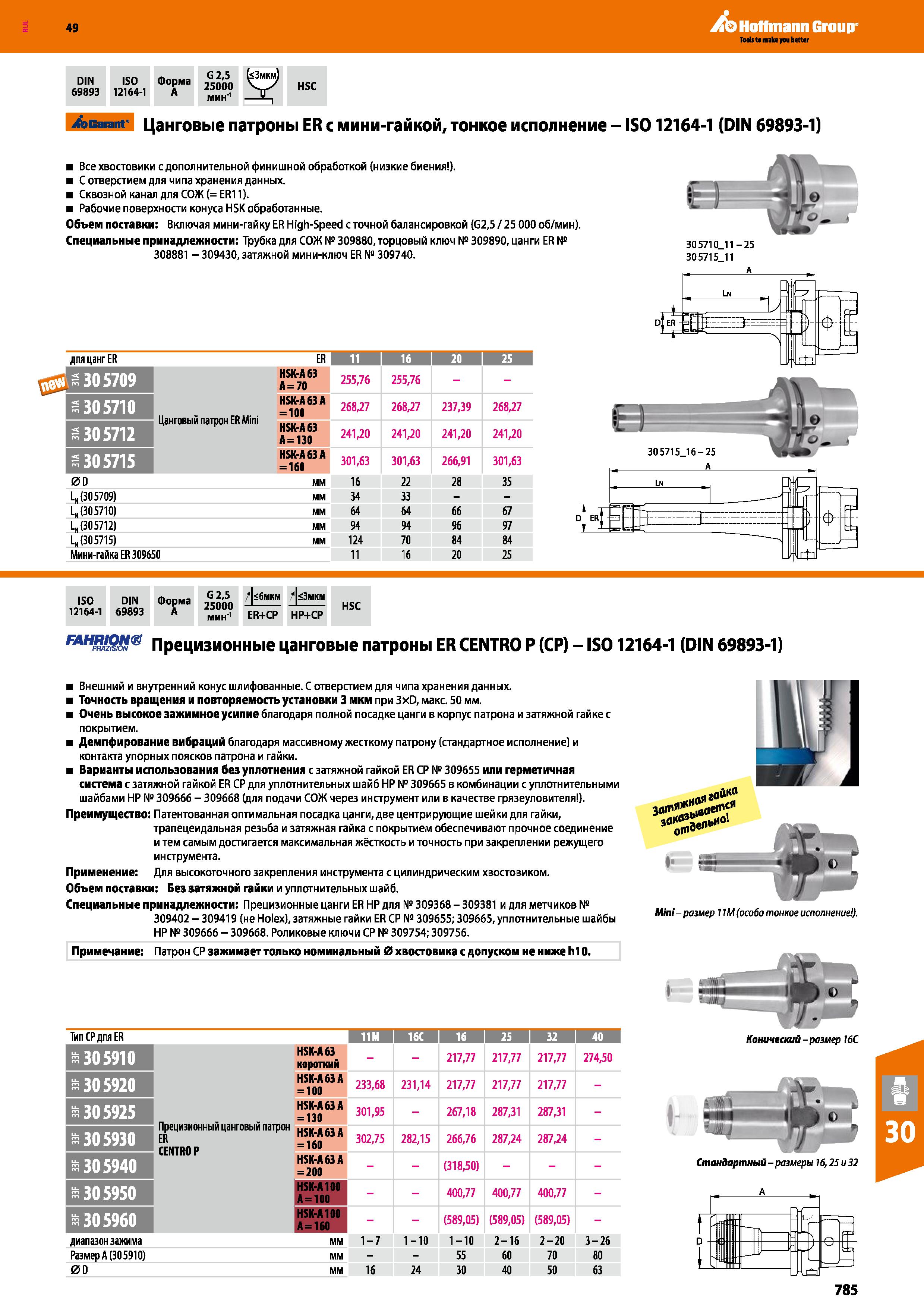

785 Каталог HOFFMANN GROUP 2018 Профессиональный инструмент Вспомогательный и режущий Стр.785

Каталог HOFFMANN GROUP 2018 Инструмент вспомогательный и режущий Стр. 785 0785 Lab2u

49 Ao Hoffmann Group DIN ISO Форма 69893 12164-1 A "“JJV HSC Garant Цанговые патроны ER с мини-гайкой, тонкое исполнение - IS012164-1 (DIN 69893-1) Все хвостовики с дополнительной финишной обработкой (низкие биения ). С отверстием для чипа хранения данных. Сквозной канал для СОЖ (= ER11). Рабочие поверхности конуса HSK обработанные. Объем поставки: Включая мини-гайку ER High-Speed с точной балансировкой (G2,5 25 ООО об/мин). Специальные принадлежности: Трубка для СОЖ № 309880, торцовый ключ № 309890, цанги ER № 308881 - 309430, затяжной мини-ключ ER № 309740. для цанг ER ER 11 i 'в 20 1 25 ВТ Цанговый патрон ER Mini HSK-A63 A = 70 255,76 255,76 - - £305710 HSK-A63 A = 100 268,27 268,27 237,39 268,27 £305712 HSK-A63 A = 130 241,20 241,20 241,20 241,20 £305715 HSK-A63 A = 160 301,63 301,63 266,91 301,63 0D MM 16 22 28 35 L„ (30 5709) MM 34 33 - - LM (305710) MM 64 64 66 67 LM (305712) MM 94 94 96 97 L„ (305715) MM 124 70 84 84 Мини-гайка ER 309650 11 16 20 25 30 5710 11-25 305715 11 А Ln ф-с 305715 16 — 25 ISO 12164-1 DIN 69893 Форма А G 2,5 <бмкм <3мкм 25000 J -1 HSC мин1 ER+CP НР+СР Прецизионные цанговые патроны ER CENTRO Р (CP) - IS012164-1 (DIN 69893-1) Внешний и внутренний конус шлифованные. С отверстием для чипа хранения данных. Точность вращения и повторяемость установки 3 мкм при 3xD, макс. 50 мм. Очень высокое зажимное усилие благодаря полной посадке цанги в корпус патрона и затяжной гайке с покрытием. Демпфирование вибраций благодаря массивному жесткому патрону (стандартное исполнение и контакта упорных поясков патрона и гайки. Варианты использования без уплотнения с затяжной гайкой ER СР № 309655 или герметичная система с затяжной гайкой ER СР для уплотнительных шайб HP № 309665 в комбинации с уплотнительными шайбами HP № 309666 - 309668 (для подачи СОЖ через инструмент или в качестве грязеуловителя ). Преимущество; Патентованная оптимальная посадка цанги, две центрирующие шейки для гайки, трапецеидальная резьба и затяжная гайка с покрытием обеспечивают прочное соединение и тем самым достигается максимальная жёсткость и точность при закреплении режущего инструмента. Применение: Для высокоточного закрепления инструмента с цилиндрическим хвостовиком. Объем поставки: Без затяжной гайки и уплотнительных шайб. Специальные принадлежности: Прецизионные цанги ER HP для № 309368 - 309381 и для метчиков № 309402-309419 (не Holex), затяжные гайки ERCP № 309655; 309665, уплотнительные шайбы HP № 309666 - 309668. Роликовые ключи СР № 309754; 309756. Примечание: Патрон СР зажимает только номинальный Диаметр хвостовика с допуском не ниже hi 0. Тип CP для ER 11М 16С 16 25 32 40 HSK-A63 короткий - - 217,77 217,77 217,77 274,50 1 305920 HSK-A 63 А = 100 233,68 231,14 217,77 217,77 217,77 - HSK-A63A = 130 301,95 - 267,18 287,31 287,31 - i 305930 Прецизионный цанговый патрон ER CENTROР HSK-A63A = 160 302,75 282,15 266,76 287,24 287,24 - HSK-A63A = 200 - - (318,50) 1 305950 HSK-A100 А = 100 - - 400,77 400,77 400,77 - 305960 HSK-A100 А = 160 - - (589,05) (589,05) (589,05) - диапазон зажима мм 1-7 1-10 1-10 2-16 2-20 3-26 РазмерА (305910) мм - - 55 60 70 80 0D мм 16 24 30 40 50 63 ллиг°йк° Mini - размер 71М (особо тонкое исполнение ). Конический - размер 16С Стандартный - размеры 16,25 и 32 А л е- 785
