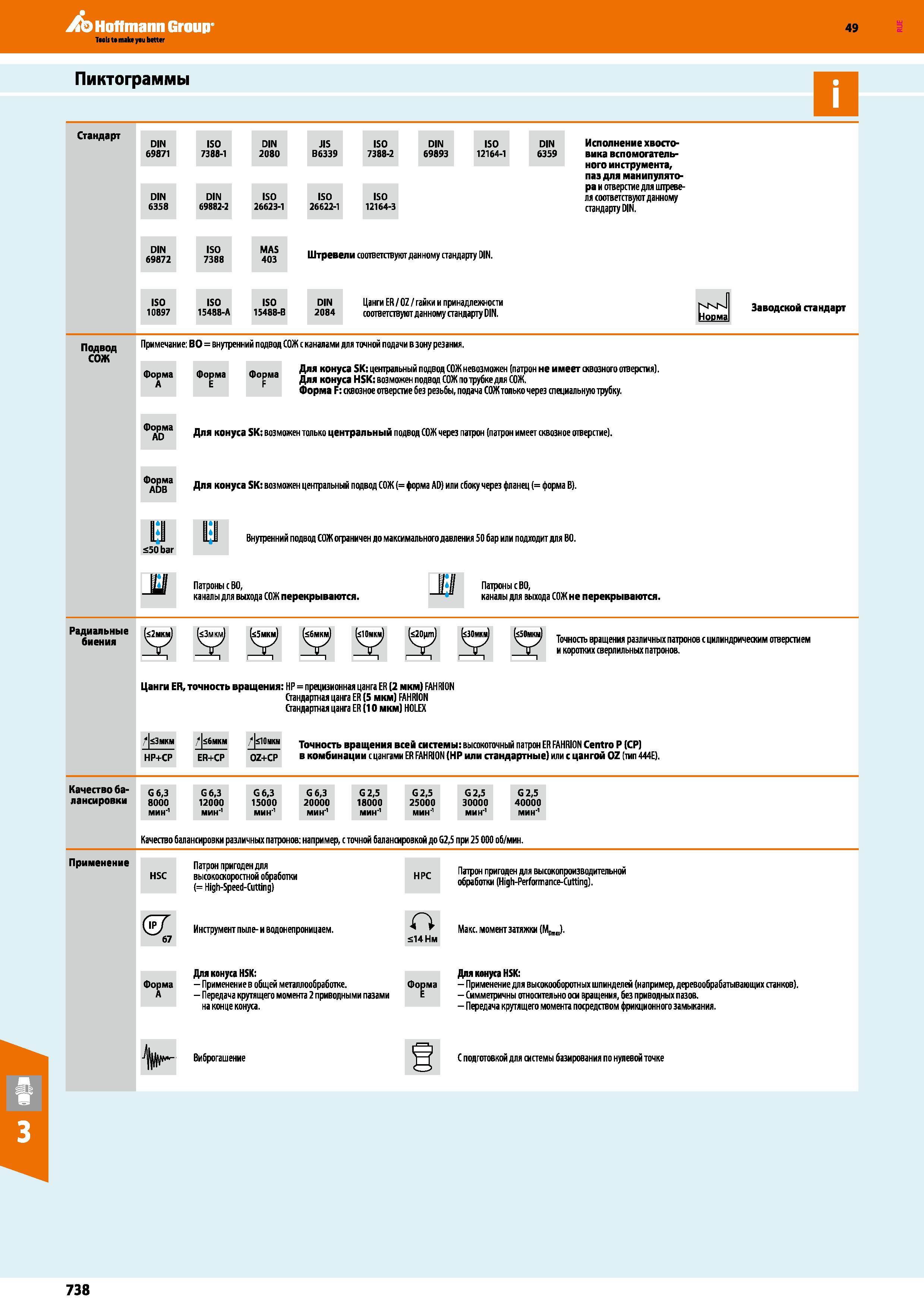

Hoffmann Group 49 Пиктограммы Стандарт DIN ISO DIN JIS ISO DIN ISO DIN 69871 7388-1 2080 B6339 7388-2 69893 12164-1 6359 DIN 6358 DIN ISO ISO ISO 69882-2 26623-1 26622-1 12164-3 Исполнение хвостовика вспомогательного инструмента, паз для манипулятора и отверстие для штреве-ля соответствуют данному стандарту DIN. DIN 69872 ISO MAS 7388 403 Штревели соответствуют данному стандарту DIN. ISO ISO ISO DIN Цанги ER OZ гайки и принадлежности NKjvJ 10897 15488-A 15488-B 2084 соответствуют данному стандарту DIN. Норма Заводской стандарт Подвод СОЖ Примечание: ВО=внутренний подвод СОЖ с каналами для точной подачи взону резания. Форма Форма Форма А Е F Для конуса HSK: возможен подвод СОЖ по трубке для СОЖ. Форма F: сквозное отверстие без резьбы, подача СОЖ только через специальную трубку. Ж- Для конуса SK; возможен только центральный подвод СОЖ через патрон (патрон имеет сквозное отверстие). Для конуса SK: возможен центральный подвод СОЖ (= форма AD) или сбоку через фланец (= форма В). 1LJI £50 bar Внутренний подвод СОЖ ограничен до максимального давления 50 бар или подходит для ВО. Патроны с ВО, каналы для выхода СОЖ перекрываются. II Патроны с ВО, каналы для выхода СОЖ не перекрываются. Радиальные (<2мкм) биения Точность вращения различных патронов с цилиндрическим отверстием и коротких сверлильных патронов. Цанги ER, точность вращения: HP = прецизионная цанга ER (2 мкм) FAHRION Стандартная цанга ER (5 мкм FAHRI0N Стандартная цанга ER (10 мкм H0LEX Ф3мкм Ф6мкм фД— Точность вращения всей системы: высокоточный патрон ER FAHRION Centro Р (СР) НР+СР ER+CP OZ+CP в комбинации с цангами ER FAHRION HP или стандартные) или с цангой OZ (тип 444Е). Качество ба- G 6,3 G6,3 G6,3 G 6,3 G 2,5 G2,5 G2,5 G 2,5 лансировки 8000 12000 15000 20000 18000 25000 30000 40000 МИН'1 МИН'1 МИН'1 МИН'1 МИН'1 МИН'1 МИН'1 МИН'1 Качество балансировки различных патронов: например, с точной балансировкой до G2,5 при 25 ООО об/мин. Применение Патрон пригоден для HSC высокоскоростной обработки (= High-Speed-Cutting) НРС <57 Инструмент пыле- и водонепроницаем. О 67 £14 Нм Форма А Для конуса HSK: - Применение в общей металлообработке. Форма - Передача крутящего момента 2 приводными пазами Е на конце ко са. Патрон пригоден для высокопроизводительной обработки (High-Performance-Cuttingj. Маис, момент затяжки МВ Ш . Для конуса HSK: - Применение для высокооборотных шпинделей (например, деревообрабатывающих станков). - Симметричны относительно ош вращения, без приводных пазов. - Передача крутящего момента посредством фрикционного замыкания. V" Виброгашение С подготовкой для системы базирования по нулевой точке 738
