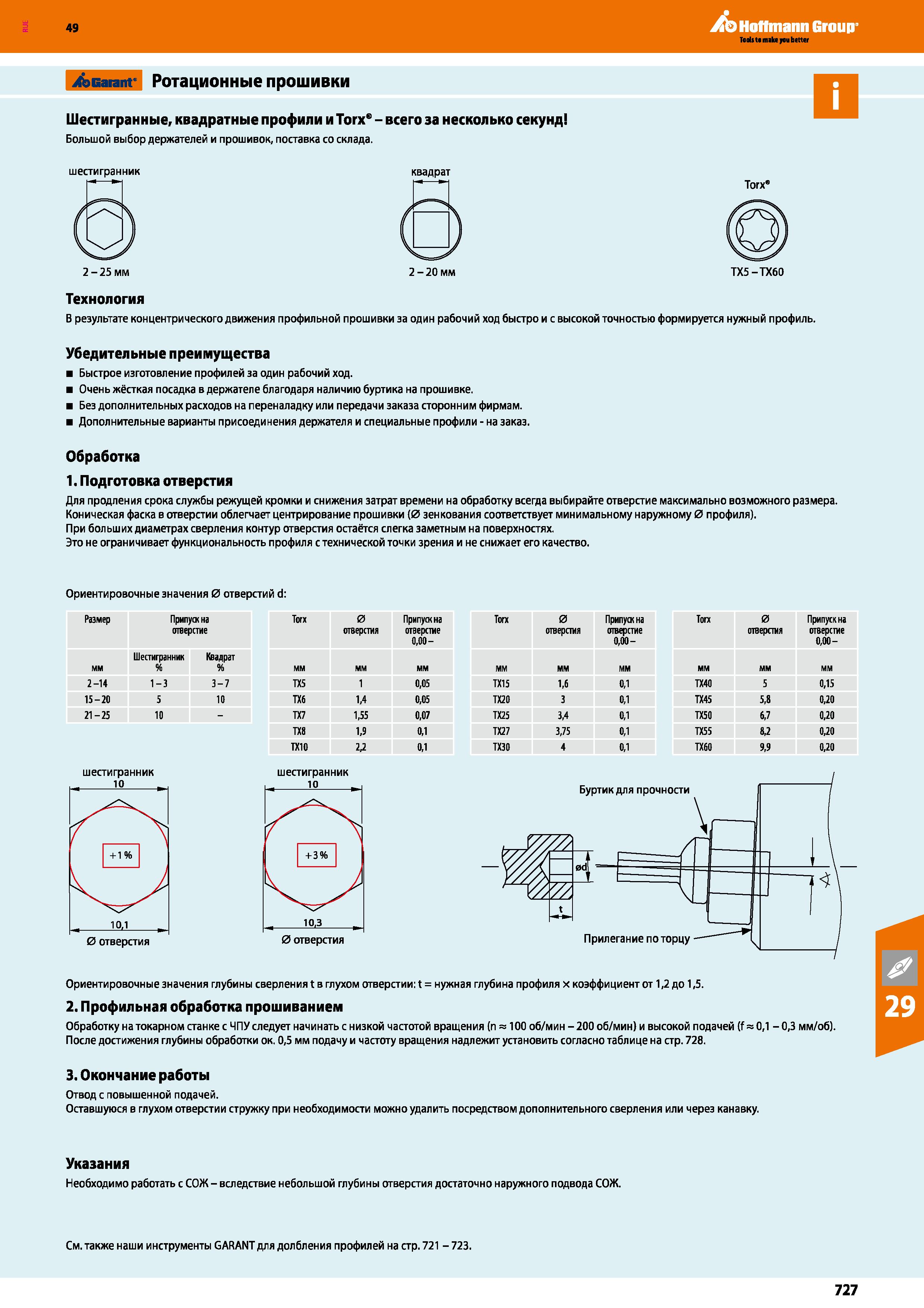

Hoffmann Group J&Garanr Ротационные прошивки Шестигранные, квадратные профили и Тогх - всего за несколько секунд Большой выбор держателей и прошивок, поставка со склада. шестигранник квадрат Тогх” 2 -25 мм 2 - 20 мм ТХ5-ТХ60 Технология В результате концентрического движения профильной прошивки за один рабочий ход быстро и с высокой точностью формируется нужный профиль. Убедительные преимущества Быстрое изготовление профилей за один рабочий ход. Очень жёсткая посадка в держателе благодаря наличию буртика на прошивке. Без дополнительных расходов на переналадку или передачи заказа сторонним фирмам. Дополнительные варианты присоединения держателя и специальные профили - на заказ. Обработка 1. Подготовка отверстия Для продления срока службы режущей кромки и снижения затрат времени на обработку всегда выбирайте отверстие максимально возможного размера. Коническая фаска в отверстии облегчает центрирование прошивки (0 зенкования соответствует минимальному наружному 0 профиля). При больших диаметрах сверления контур отверстия остаётся слегка заметным на поверхностях. Это не ограничивает функциональность профиля с технической точки зрения и не снижает его качество. Ориентировочные значения 0 отверстий d: Размер Припуск на Тогх отверстие 0 отверстия Припуск на Тогх отверстие 0,00- 0 отверстая Припуск на Тогх отверстие 0,00- 0 отверстия Припуск на отверстие 0,00- мм Шестигранник Квадрат % % мм 2-14 1-3 3-7 ТХ5 1 0,05 ТХ15 1,6 0,1 ТХ40 5 0,15 15-20 5 10 та 1,4 0,05 ТХ20 3 0,1 ТХ45 5,8 0,20 21-25 10 - ТХ7 1,55 0,07 ТХ25 3,4 0,1 ТХ50 6,7 0,20 та 1,9 0,1 ТХ27 3,75 0,1 ТХ55 8,2 0,20 то 2,2 0,1 ТХЗО 4 0,1 тао 9,9 0,20 шестигранник шестигранник Ориентировочные значения глубины сверления t в глухом отверстии: t = нужная глубина профиля х коэффициент от 1,2 до 1,5. 2. Профильная обработка прошиванием Обработку на токарном станке с ЧПУ следует начинать с низкой частотой вращения (п = 100 об/мин -200 об/мин) и высокой подачей (f 0,1 -0,3 мм/об). После достижения глубины обработки ок. 0,5 мм подачу и частоту вращения надлежит установить согласно таблице на стр. 728. 3. Окончание работы Отвод с повышенной подачей. Оставшуюся в глухом отверстии стружку при необходимости можно удалить посредством дополнительного сверления или через канавку. Указания Необходимо работать с СОЖ - вследствие небольшой глубины отверстия достаточно наружного подвода СОЖ. См. также наши инструменты GARANT для долбления профилей на стр. 721 - 723. 727
