721 Каталог HOFFMANN GROUP 2018 Профессиональный инструмент Вспомогательный и режущий Стр.721

Каталог HOFFMANN GROUP 2018 Инструмент вспомогательный и режущий Стр. 721 0721 Lab2u

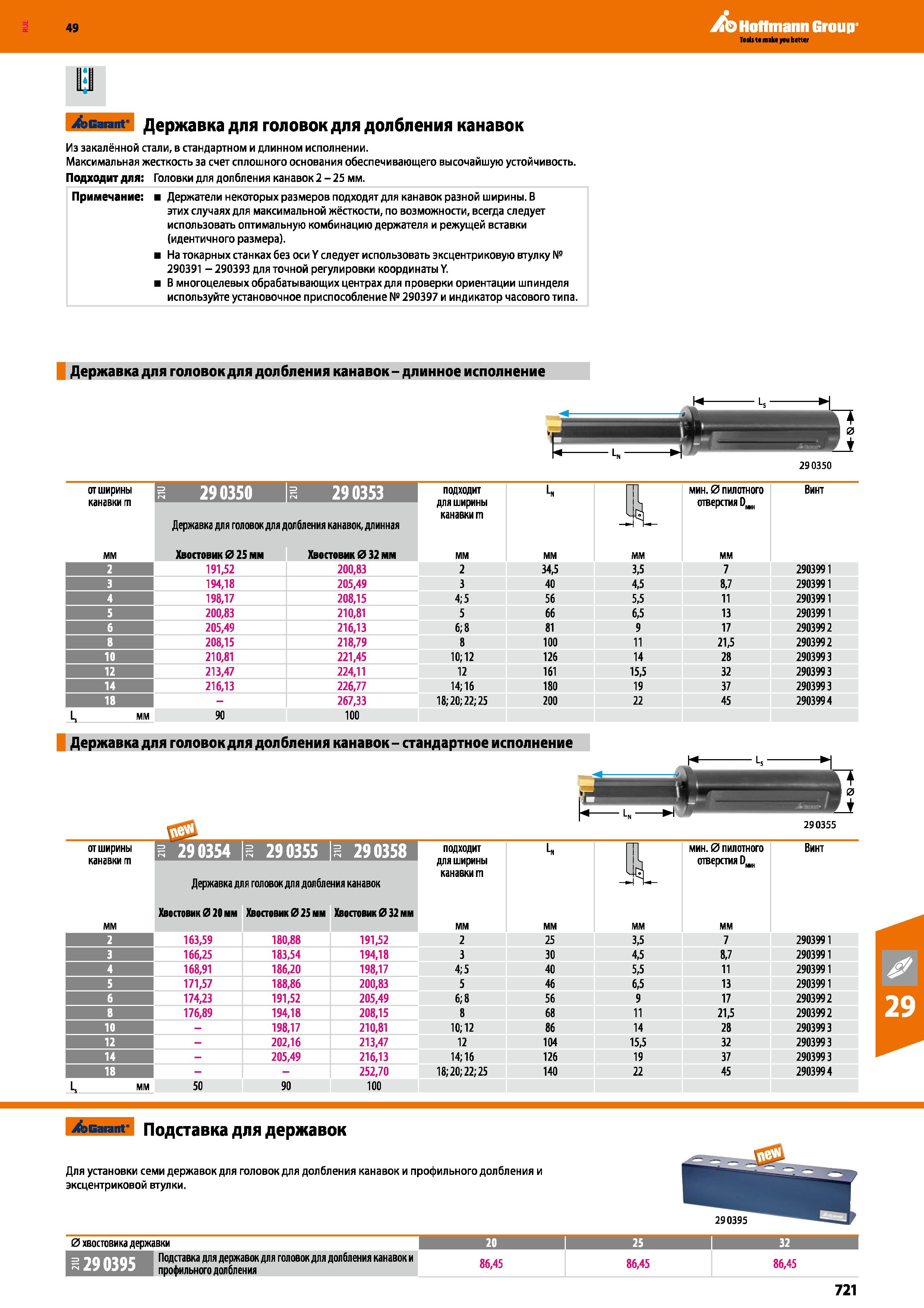

Hoffmann Group Garant Державка для головок для долбления канавок Из закалённой стали, в стандартном и длинном исполнении. Максимальная жесткость за счет сплошного основания обеспечивающего высочайшую устойчивость. Подходит для: Головки для долбления канавок 2-25 мм. Примечание: Держатели некоторых размеров подходят для канавок разной ширины. В этих случаях для максимальной жёсткости, по возможности, всегда следует использовать оптимальную комбинацию держателя и режущей вставки (идентичного размера). На токарных станках без оси Y следует использовать эксцентриковую втулку № 290391 - 290393 для точной регулировки координаты Y. В многоцелевых обрабатывающих центрах для проверки ориентации шпинделя используйте установочное приспособление № 290397 и индикатор часового типа. Державка для головок для долбления канавок - длинное исполнение Державка для головок для долбления канавок - стандартное исполнение от ширины канавки m 290355 П 290358 Державка для головок для долбления канавок подходит для ширины канавки m мин. 0 пилотного отверстия 0тп 290350 от ширины канавки гл П 290350 П 290353 ПОДХОДИТ для ширины канавки m и 1 мин. 0 пилотного отверстия 0Ш1 Винт Державка для головок для долбления канавок, длинная - - мм Хвостовик 0 25 мм Хвостовик 032 мм 2 191,52 200,83 2 34,5 3,5 7 2903991 3 194,18 205,49 3 40 4,5 8,7 2903991 4 198,17 208,15 4; 5 56 5,5 11 2903991 5 200,83 210,81 5 66 6,5 13 2903991 б 205,49 216,13 6; 8 81 9 17 2903992 8 208,15 218,79 8 100 11 21,5 2903992 10 210,81 221,45 10; 12 126 14 28 2903993 12 213,47 224,11 12 161 15,5 32 2903993 14 216,13 226,77 14; 16 180 19 37 2903993 18 - 267,33 18; 20; 22; 25 200 22 45 2903994 L, мм 90 100 290355 Винт Хвостовик 020 мм Хвостовик 025 мм Хвостовик 032 мм 2 163,59 180,88 191,52 2 25 3,5 7 2903991 3 166,25 183,54 194,18 3 30 4,5 8,7 2903991 4 168,91 186,20 198,17 4; 5 40 5,5 11 2903991 5 171,57 188,86 200,83 5 46 6,5 13 2903991 б 174,23 191,52 205,49 6; 8 56 9 17 2903992 8 176,89 194,18 208,15 8 68 11 21,5 2903992 10 - 198,17 210,81 10; 12 86 14 28 2903993 12 - 202,16 213,47 12 104 15,5 32 2903993 14 - 205,49 216,13 14; 16 126 19 37 2903993 18 - - 252,70 18; 20; 22; 25 140 22 45 2903994 L, мм 50 90 100 A Garant Подставка для державок Для установки семи державок для головок для долбления канавок и профильного долбления и эксцентриковой втулки. 290395 Диаметр хвостовика державки 20 1 25 1 32 пушгя Подставка для державок для головок для долбления канавок и профильного долбления 86,45 86,45 86,45 721
