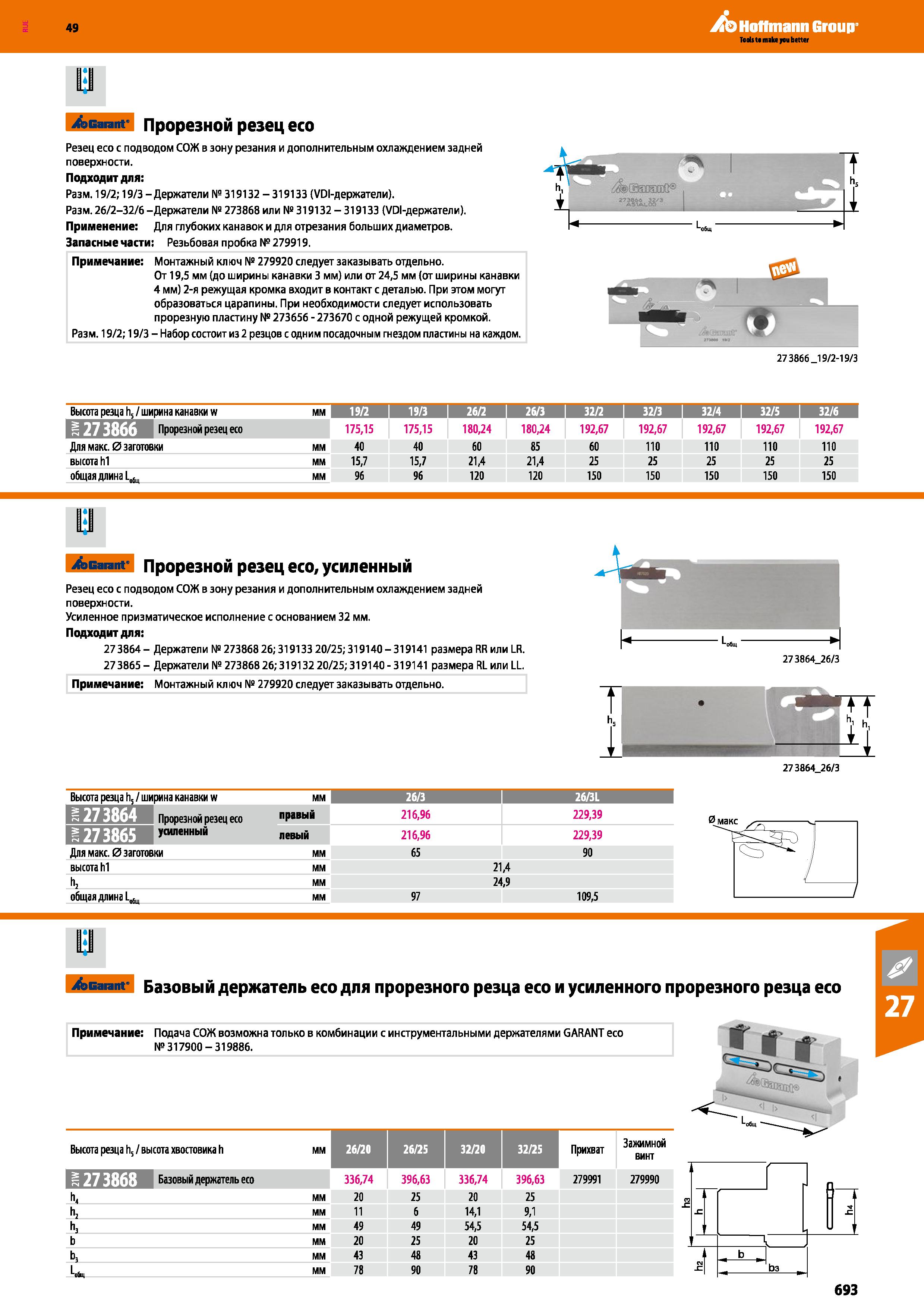

693 Каталог HOFFMANN GROUP 2018 Профессиональный инструмент Вспомогательный и режущий Стр.693

Каталог HOFFMANN GROUP 2018 Инструмент вспомогательный и режущий Стр. 693 0693 Lab2u

Hoffmann Group Garant Прорезной резец есо Резец есо с подводом СОЖ в зону резания и дополнительным охлаждением задней поверхности. Подходит для: Разм. 19 2; 19 3 - Держатели № 319132 - 319133 (VDI-держатели). Разм. 26 2-32 6 -Держатели № 273868 или № 319132 - 319133 (VDI-держатели). Применение: Для глубоких канавок и для отрезания больших диаметров. Запасные части; Резьбовая пробка № 279919. Примечание: Монтажный ключ № 279920 следует заказывать отдельно. От 19,5 мм (до ширины канавки 3 мм) или от 24,5 мм (от ширины канавки 4 мм) 2-я режущая кромка входит в контакт с деталью. При этом могут образоваться царапины. При необходимости следует использовать прорезную пластину № 273656 - 273670 с одной режущей кромкой. Разм. 19 2; 19 3 - Набор состоит из 2 резцов с одним посадочным гнездом пластины на каждом. ,2 -js 9 27 3866 19 2-19 3 Высота резца h5 ширина канавки w мм 19 2 19 3 26 2 26 3 I 3212 1 32 3 32 4 1 32 5 1 32 6 1 Прорезной резец есо 175,15 175,15 180,24 180,24 192,67 192,67 192,67 192,67 192,67 Для макс. 0 заготовки мм 40 40 60 85 60 110 110 110 110 высота hi мм 15,7 15,7 21,4 21,4 25 25 25 25 25 общая длина мм 96 96 120 120 150 150 150 150 150 Ьвагапг Прорезной резец есо, усиленный Резец есо с подводом СОЖ в зону резания и дополнительным охлаждением задней поверхности. Усиленное призматическое исполнение с основанием 32 мм. Подходит для: 273864- Держатели № 27386826;319133 20 25;319140-319141 размера RR или LR. 27 3865 - Держатели № 273868 26; 319132 20 25; 319140 - 319141 размера RL или LL. Примечание: Монтажный ключ № 279920 следует заказывать отдельно. 27 3864 2б 3 27 3864 26 3 Высота резца h, ширина канавки w мм 26 3 26 3L j 1273864 Прорезной резец есо правый 216,96 229,39 г: 27 3865 усиленный левый 216,96 229,39 Для макс. 0 заготовки высота hi Jb общая длина мм 65 97 0 макс 21,4 24,9 90 109,5 Авагапг Базовый держатель есо для прорезного резца есо и усиленного прорезного резца есо Примечание: Подача СОЖ возможна только в комбинации с инструментальными держателями GARANT есо №317900-319886. Высота резца h5 высота хвостовика h MM 26 20 26 25 32 20 32 25 Прихват Зажимной винт Базовый держатель есо 336,74 396,63 336,74 396,63 279991 279990 и. MM 20 25 20 25 MM 11 6 14,1 9,1 MM 49 49 54,5 54,5 b MM 20 25 20 25 b3 MM 43 48 43 48 kiii MM 78 90 78 90 Ьз 693
