596 Каталог HOFFMANN GROUP 2018 Профессиональный инструмент Вспомогательный и режущий Стр.596

Каталог HOFFMANN GROUP 2018 Инструмент вспомогательный и режущий Стр. 596 0596 Lab2u

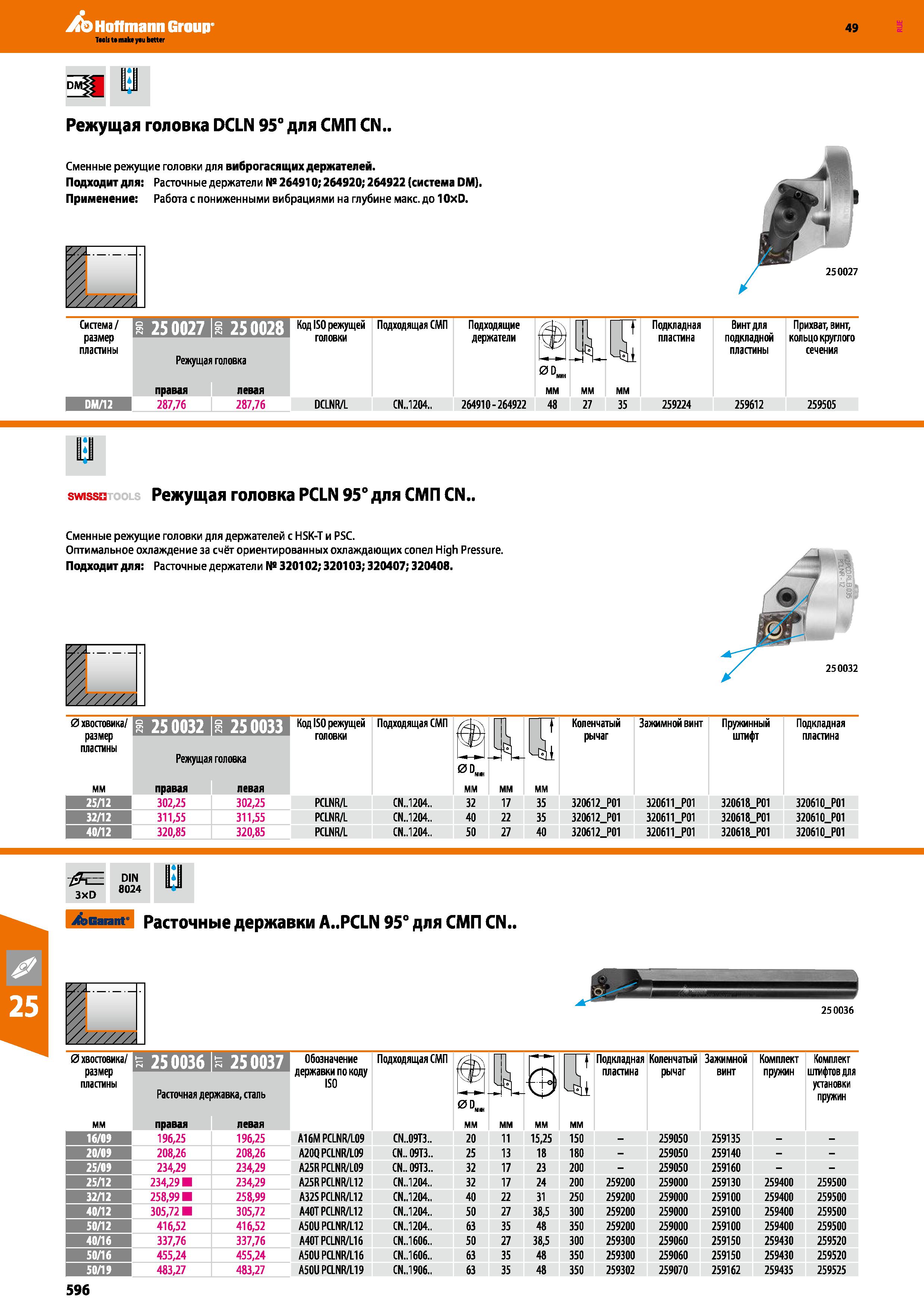

Режущая головка DCLN 95° для СМП CN Сменные режущие головки для виброгасящих держателей. Подходит для: Расточные держатели № 264910; 264920; 264922 (система DM). Применение: Работа с пониженными вибрациями на глубине макс. до 10xD. Система размер пластины 2 I 1 I Код ISO режущей головки Подходящая СМП Подходящие держатели f Y - 1 ММ Е мм Подкладная пластина Винт для подкладной пластины Прихват, винт, кольцо круглого сечения Режущая головка правая левая 0ВШН ММ DM 12 287,76 287,76 DCLNR L CN..1204.. 264910-264922 48 27 35 259224 259612 259505 swissd Режущая головка PCLN 95° для СМП CN. Сменные режущие головки для держателей с HSK-T и PSC. Оптимальное охлаждение за счёт ориентированных охлаждающих сопел High Pressure. Подходит для: Расточные держатели № 320102; 320103; 320407; 320408. О Диаметр хвостовика размер пластины мм Код ISO режущей ГОЛОВКИ Подходящая СМП Йгу - I мм Коленчатый рычаг Зажимной винт Пружинный штифт Подкладная пластина Режущая головка правая левая 0IL мм 25 12 302,25 302,25 PCLNR L CN..1204.. 32 17 35 320612 Р01 320611 Р01 320618 Р01 320610 Р01 32 12 311,55 311,55 PCLNR L CN..1204.. 40 22 35 320612 Р01 320611 Р01 320618 Р01 320610 Р01 40 12 320,85 320,85 PCLNR L CN..1204.. 50 27 40 320612 Р01 320611 Р01 320618 Р01 320610 Р01 .0=1 D N 1хГ 8024 Garant Расточные державки A..PCLN 95° для СМП CN. 25 0036 Расточная державка, сталь Обозначение Подходящая СМП державки по коду ISO 00 Подкладная Коленчатый Зажимной Комплект Комплект пластина рычаг винт пружин штифтов для установки пружин мм правая левая мм 16 0 196,25 196,25 А16М PCLNR L09 CN..09T3.. 20 11 15,25 150 - 259050 259135 - - 20 0 208,26 208,26 A20Q PCLNR L09 CN..09T3.. 25 13 18 180 - 259050 259140 - - 25 0 234,29 234,29 A25R PCLNR L09 CN..09T3.. 32 17 23 200 - 259050 259160 - - 25 12 234,29 234,29 A25R PCLNR L12 CN..1204.. 32 17 24 200 259200 259000 259130 259400 259500 32 12 258,99 258,99 A32S PCLNR L12 CN..1204.. 40 22 31 250 259200 259000 259100 259400 259500 40 12 305,72 305,72 А40Т PCLNR L12 CN..1204.. 50 27 38,5 300 259200 259000 259100 259400 259500 50 12 416,52 416,52 A50U PCLNR L12 CN..1204.. 63 35 48 350 259200 259000 259100 259400 259500 40 16 337,76 337,76 А40Т PCLNR L16 CN..1606.. 50 27 38,5 300 259300 259060 259150 259430 259520 50 16 455,24 455,24 A50U PCLNR L16 CN..1606.. 63 35 48 350 259300 259060 259150 259430 259520 50 1 483,27 483,27 A50U PCLNR L19 CN..1906.. 63 35 48 350 259302 259070 259162 259435 259525 250027 250032 596
