59 Каталог HOFFMANN GROUP 2018 Профессиональный инструмент Вспомогательный и режущий Стр.59

Каталог HOFFMANN GROUP 2018 Инструмент вспомогательный и режущий Стр. 59 0059 Lab2u

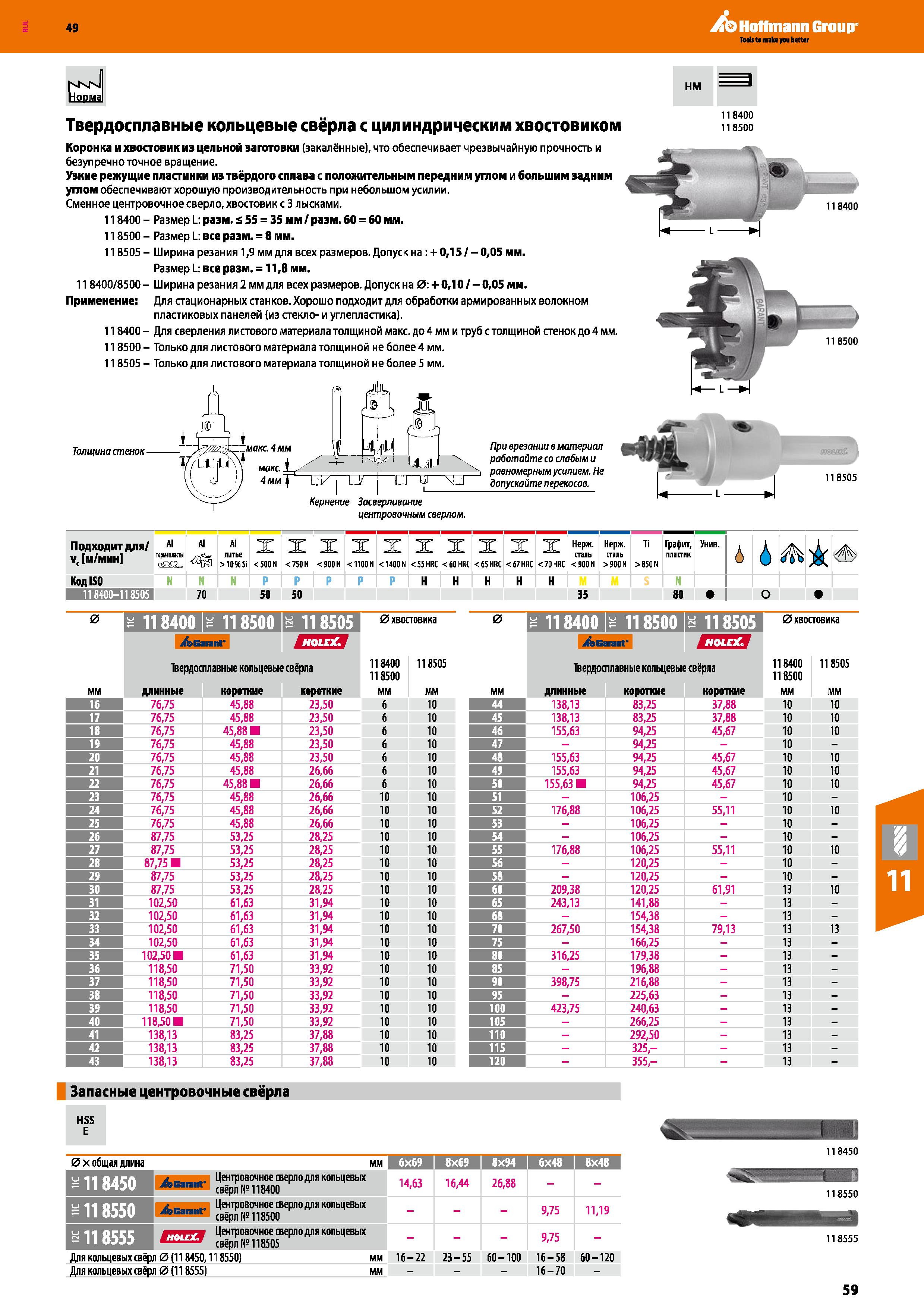

Hoffmann Group nKN Норма нм Твердосплавные кольцевые свёрла с цилиндрическим хвостовиком Коронка и хвостовик из цельной заготовки (закалённые), что обеспечивает чрезвычайную прочность и безупречно точное вращение. Узкие режущие пластинки из твёрдого сплава с положительным передним углом и большим задним углом обеспечивают хорошую производительность при небольшом усилии. Сменное центровочное сверло, хвостовик с 3 лысками. 118400 - Размер L: разм, s 55 = 35 мм разм, 60 = 60 мм. 118500 - Размер L: все разм. = 8 мм. 118505 - Ширина резания 1,9 мм для всех размеров. Допуск на: + 0,15 - 0,05 мм. Размер L: все разм. = 11,8 мм. 118400 8500- Ширина резания 2 мм для всех размеров. Допуск на 0: +0,10 -0,05 мм. Применение: Для стационарных станков. Хорошо подходит для обработки армированных волокном пластиковых панелей (из стекло- и углепластика). 118400 - Для сверления листового материала толщиной макс. до 4 мм и труб с толщиной стенок до 4 мм. 118500 - Только для листового материала толщиной не более 4 мм. 118505 - Только для листового материала толщиной не более 5 мм. 118400 118500 Толщина стенок макс. 4 мм макс 4ммf 118500 При врезании в материал работайте со слабым и равномерным усилием. Не допускайте перекосов. 11 8505 Кернение Засвврливание центровочным сверлом. Подходит для Vc м/мин AI термшнпы qSD£L, Al литье > 10% Si X < 500 N X < 750 N X < 900 N X < 1100 N X <1400 N X <55 HRC X <60 HRC X <65 HRC X <67 HRC X <70 HRC Нержавеющая сталь <900 N Нержавеющая сталь >900N Ti >S50N Графит, пластик Унив. 4 i Л. Код ISO N P H N 70 50 50 35 80 О 0 ё 118400 и 118500 118505 Диаметр хвостовика 0 ё 118400 = 118500 118505 Диаметр хвостовика jfGarant ЙШШШ J& Garant ЙЯШЯ Твердосплавные кольцевые свёрла 118400 118500 118505 Твердосплавные кольцевые свёрла 118400 118500 118505 мм длинные короткие короткие мм длинные короткие короткие мм 16 76,75 45,88 23,50 6 10 44 138,13 83,25 37,88 10 10 17 76,75 45,88 23,50 6 10 45 138,13 83,25 37,88 10 10 18 76,75 45,88 23,50 6 10 46 155,63 94,25 45,67 10 10 19 76,75 45,88 23,50 6 10 47 - 94,25 - 10 - 20 76,75 45,88 23,50 6 10 48 155,63 94,25 45,67 10 10 21 76,75 45,88 26,66 6 10 49 155,63 94,25 45,67 10 10 22 76,75 45,88 26,66 6 10 50 155,63 94,25 45,67 10 10 23 76,75 45,88 26,66 10 10 51 - 106,25 - 10 - 24 76,75 45,88 26,66 10 10 52 176,88 106,25 55,11 10 10 25 76,75 45,88 26,66 10 10 53 - 106,25 - 10 - 26 87,75 53,25 28,25 10 10 54 - 106,25 - 10 - 27 87,75 53,25 28,25 10 10 55 176,88 106,25 55,11 10 10 28 87,75 53,25 28,25 10 10 56 - 120,25 - 10 - 29 87,75 53,25 28,25 10 10 58 - 120,25 - 10 - 30 87,75 53,25 28,25 10 10 60 209,38 120,25 61,91 13 10 31 102,50 61,63 31,94 10 10 65 243,13 141,88 - 13 - 32 102,50 61,63 31,94 10 10 68 - 154,38 - 13 - 33 102,50 61,63 31,94 10 10 70 267,50 154,38 79,13 13 13 34 102,50 61,63 31,94 10 10 75 - 166,25 - 13 - 35 102,50 61,63 31,94 10 10 80 316,25 179,38 - 13 - 36 118,50 71,50 33,92 10 10 85 - 196,88 - 13 - 37 118,50 71,50 33,92 10 10 90 398,75 216,88 - 13 - 38 118,50 71,50 33,92 10 10 95 - 225,63 - 13 - 39 118,50 71,50 33,92 10 10 100 423,75 240,63 - 13 - 40 118,50 71,50 33,92 10 10 105 266,25 13 - 41 138,13 83,25 37,88 10 10 110 - 292,50 - 13 - 42 138,13 83,25 37,88 10 10 115 - 325,- - 13 - 43 138,13 83,25 37,88 10 10 120 - 355,- - 13 - Запасные центровочные свёрла HSS Е 0 х общая длина мм I 6x69 I 8x69 I 8x94 I 6x48 I 8x48 ё 118450 j Центровочное сверлодля кольцевых BGaiant свёрл Ms i18400 14,63 16,44 26,88 - - ё 118550 j Центровочное сверлодля кольцевых A Garant свёрл №118500 9,75 11,19 118555 ляп Центровочное сверло для кольцевых ri' lT свёрл№118505 9,75 - Для кольцевых свёрл 0 (118450,118550) Для кольцевых свёрл 0 (118555) мм 16 - 22 23 - 55 60-100 16 - 58 60-120 мм 16-70 11 8450 118550 118555 59
