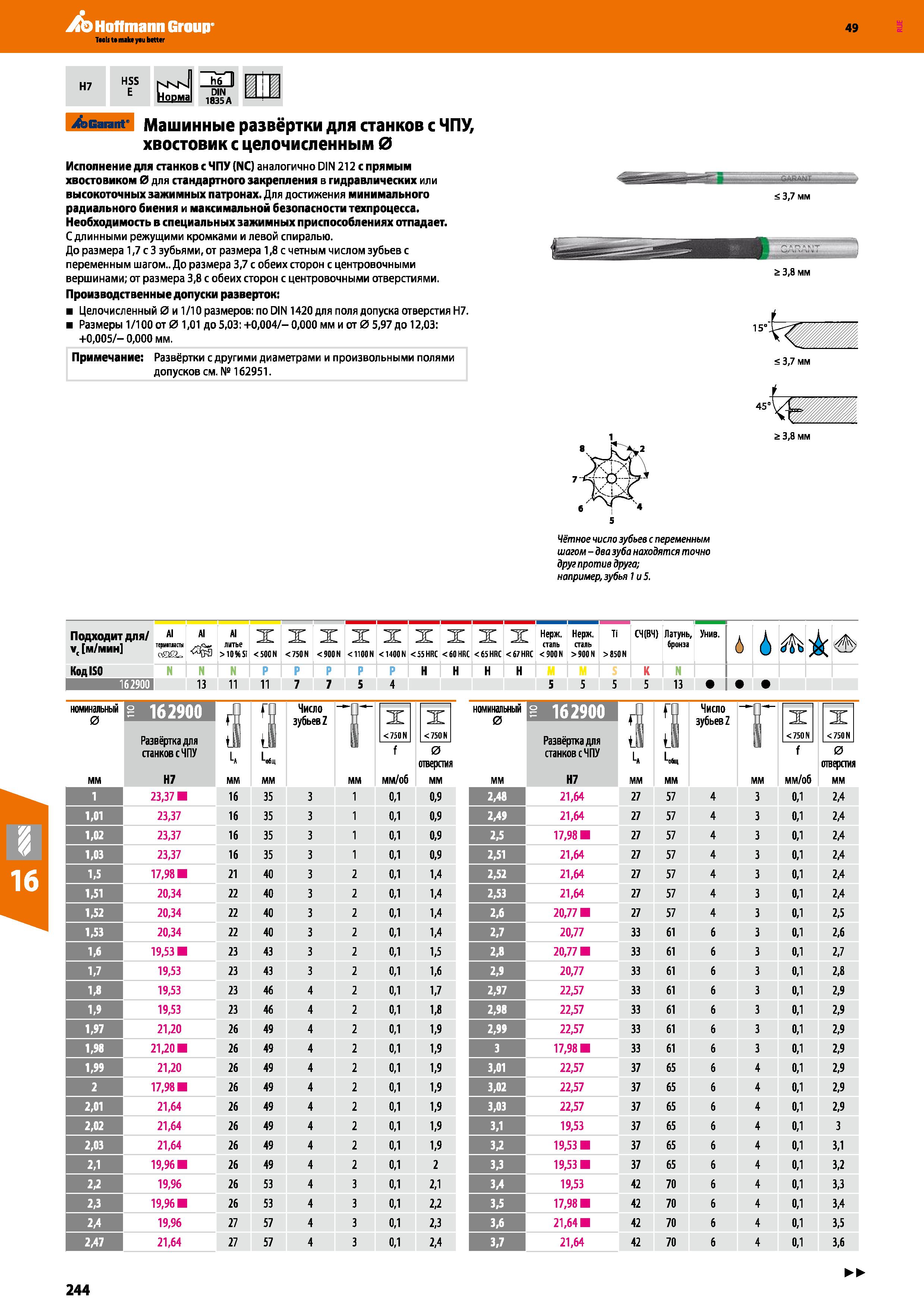

Ab Hoffmann Group 49 H7 HSS NKN Норма h6 II DIN 1835A tcarant- Машинные развёртки для станков с ЧПУ, хвостовик с целочисленным 0 Исполнение для станков с ЧПУ (NC) аналогично DIN 212 с прямым хвостовиком 0 для стандартного закрепления в гидравлических или высокоточных зажимных патронах. Для достижения минимального радиального биения и максимальной безопасности техпроцесса. Необходимость в специальных зажимных приспособлениях отпадает. С длинными режущими кромками и левой спиралью. До размера 1,7 с 3 зубьями, от размера 1,8 с четным числом зубьев с переменным шагом.. До размера 3,7 с обеих сторон с центровочными вершинами; от размера 3,8 с обеих сторон с центровочными отверстиями. Производственные допуски разверток; Целочисленный 0 и 1 10 размеров: по DIN 1420 для поля допуска отверстия Н7. Размеры 1 100 от 0 1,01 до 5,03:+0,004 -0,000 мм и от 0 5,97 до 12,03: +0,005 - 0,000 мм. Примечание: Развёртки с другими диаметрами и произвольными полями допусков см. № 162951. > 3,8 мм 15“ < 3,7 мм 5 Чётное число зубьев с переменным шагом - два зуба находятся точно друг против друга; например, зубья 1 и 5. Подходит для Vc м/мин AI термшнпы ей Al литье > 10% Si X < 50 N X < 750 N X < 900 N X < 1100 N X <1400 N X < 55 HRC X < 60 HRC X < 65 HRC X < 67 HRC Нержавеющая сталь < 900 N Нержавеющая сталь >900 N Ti >1150 N СЧ(ВЧ) Латунь, бронза Унив. 6 6 Код ISO N Р P Р Р Р н Н Н н К N 13 11 11 7 7 5 4 5 5 5 5 13 номинальный 0 мм мг.шм Развёртка для панков с НПУ Н7 S L, мм 3 кйщ ММ Число зубьев 2 мм X < 750 N X < 750 N f мм/об 0 отверстия мм 1 23,37 16 35 3 1 0,1 0,9 1,01 23,37 16 35 3 1 0,1 0,9 1,02 23,37 16 35 3 1 0,1 0,9 1,03 23,37 16 35 3 1 0,1 0,9 1,5 17,98 21 40 3 2 0,1 1,4 1,51 20,34 22 40 3 2 0,1 1,4 1,52 20,34 22 40 3 2 0,1 1,4 1,53 20,34 22 40 3 2 0,1 1,4 1,6 19,53 23 43 3 2 0,1 1,5 1,7 19,53 23 43 3 2 0,1 1,6 1,8 19,53 23 46 4 2 0,1 1,7 1,9 19,53 23 46 4 2 0,1 1,8 1,97 21,20 26 49 4 2 0,1 1,9 1,98 21,20 26 49 4 2 0,1 1,9 1,99 21,20 26 49 4 2 0,1 1,9 2 17,98 26 49 4 2 0,1 1,9 2,01 21,64 26 49 4 2 0,1 1,9 2,02 21,64 26 49 4 2 0,1 1,9 2,03 21,64 26 49 4 2 0,1 1,9 2,1 19,96 26 49 4 2 0,1 2 22 19,96 26 53 4 3 0,1 2,1 2,3 19,96 26 53 4 3 0,1 2,2 2,4 19,96 27 57 4 3 0,1 2,3 2,47 21,64 27 57 4 3 0,1 2,4 номинальным 0 Развёртка для станков с ЧПУ Н7 i L, мм 3 ММ Число зубьев 2 мм X < 750 N f мм/об 21,64 27 57 4 3 0,1 21,64 27 57 4 3 0,1 17,98 27 57 4 3 0,1 21,64 27 57 4 3 0,1 21,64 27 57 4 3 0,1 21,64 27 57 4 3 0,1 20,77 27 57 4 3 0,1 20,77 33 61 б 3 0,1 20,77 33 61 6 3 0,1 20,77 33 61 6 3 0,1 22,57 33 61 6 3 0,1 22,57 33 61 6 3 0,1 22,57 33 61 6 3 0,1 17,98 33 61 6 3 0,1 22,57 37 65 6 4 0,1 22,57 37 65 6 4 0,1 22,57 37 65 6 4 0,1 19,53 37 65 6 4 0,1 19,53 37 65 6 4 0,1 19,53 37 65 6 4 0,1 19,53 42 70 6 4 0,1 17,98 42 70 6 4 0,1 21,64 42 70 б 4 0,1 21,64 42 70 б 4 0,1 < 750 N 0 шерстя мм 2.4 2.4 2.4 2.4 2.4 2.4 2.5 2.6 2.7 2.8 2.9 2.9 2.9 2.9 2.9 2.9 2.9 3 3.1 3.2 3.3 3.4 3.5 3.6 244
