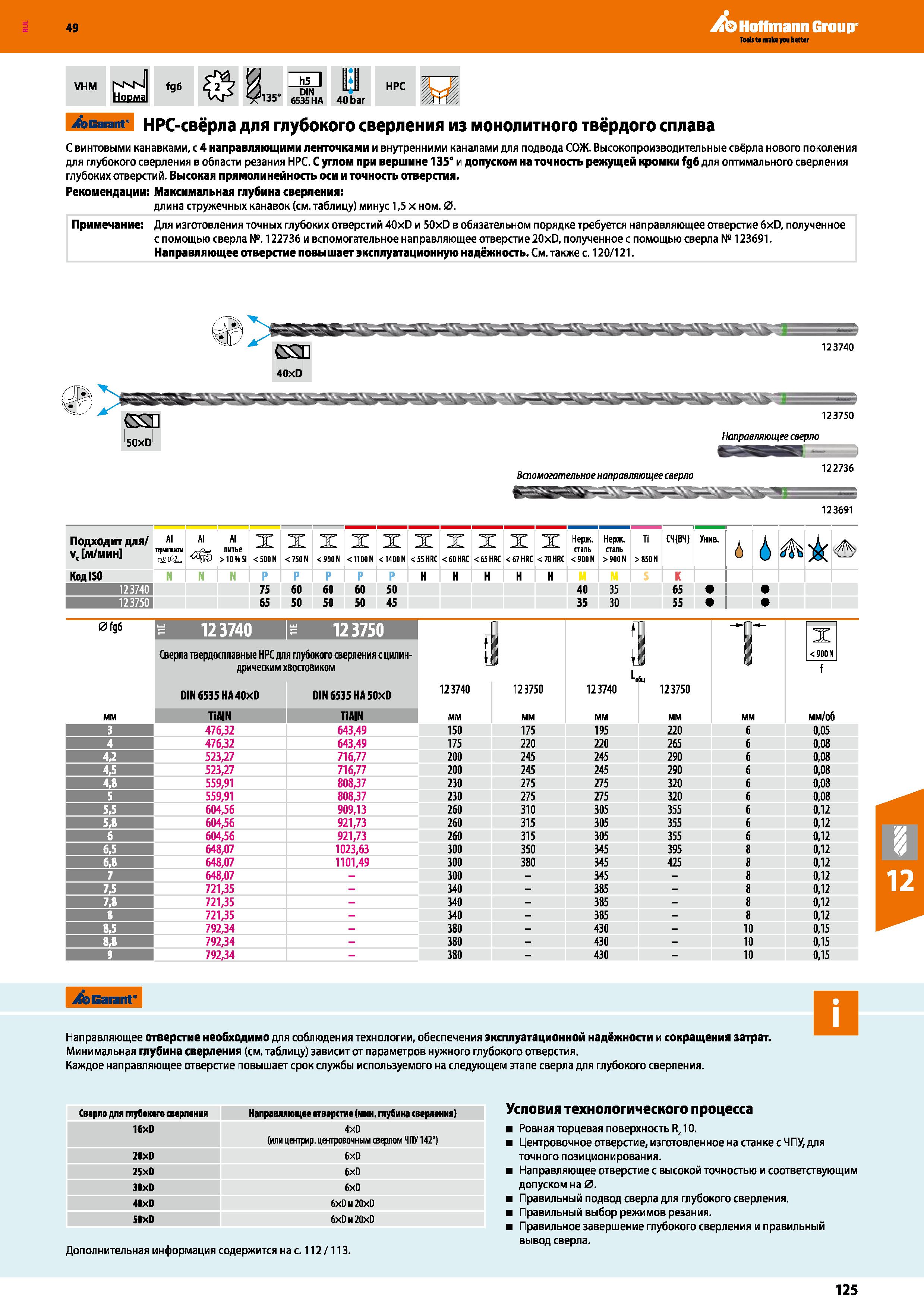

Hoffmann Group Garant НРС-свёрла для глубокого сверления из монолитного твёрдого сплава С винтовыми канавками, с 4 направляющими ленточками и внутренними каналами для подвода СОЖ. Высокопроизводительные свёрла нового поколения для глубокого сверления в области резания НРС. С углом при вершине 135° и допуском на точность режущей кромки fg6 для оптимального сверления глубоких отверстий. Высокая прямолинейность оси и точность отверстия. Рекомендации: Максимальная глубина сверления: длина стружечных канавок (см. таблицу) минус 1,5 х ном. 0. Примечание: Для изготовления точных глубоких отверстий 40xD и 50xD в обязательном порядке требуется направляющее отверстие 6xD, полученное с помощью сверла №. 122736 и вспомогательное направляющее отверстие 20xD, полученное с помощью сверла Na 123691. Направляющее отверстие повышает эксплуатационную надёжность. См. также с. 120 121. СЯ 40XD = , 123740 CSD 50xD 123750 Направляющее сверло Вспомогательное направляющее сверло штш ' -щ Tfi Tjj Bill ЬА Шё 122736 123691 ПОДХОДИТ для А Vc м/мин Al литье > 10% Si X < 500 N X < 750 N X X < 900 N < 1100 N X < 1400 N X < 55 HRC X < 60HRC X <65 Н RC X < 67 Н RC X < 70 HRC Нержавеющая сталь <90011 Нержавеющая сталь > 900 N Ti > 850 N СН(ВН) Унив. 4 1 к Кед ISO N Р "1 Р Р Р Н К 75 60 60 60 50 40 35 65 123750 65 50 50 50 45 35 30 55 0fg6 123740 12 3750 Сверла твердосплавные НРС для глубокого сверления с цилиндрическим хвостовиком DIN 6535 НА 40x0 DIN 6535 НА 50x0 123740 123750 123740 123750 мм TiAIN мм/об 3 476,32 643,49 150 175 195 220 6 0,05 4 476,32 643,49 175 220 220 265 6 0,08 4,2 523,27 716,77 200 245 245 290 6 0,08 4,5 523,27 716,77 200 245 245 290 6 0,08 4,8 559,91 808,37 230 275 275 320 6 0,08 5 559,91 808,37 230 275 275 320 б 0,08 5,5 604,56 909,13 260 310 305 355 6 0,12 5(8 604,56 921,73 260 315 305 355 б 0,12 6 604,56 921,73 260 315 305 355 б 0,12 6,5 648,07 1023,63 300 350 345 395 8 0,12 6.8 648,07 1101,49 300 380 345 425 8 0,12 7 648,07 - 300 - 345 - 8 0,12 7,5 721,35 - 340 - 385 - 8 0,12 7,8 721,35 - 340 - 385 - 8 0,12 8 721,35 - 340 - 385 - 8 0,12 8,5 792,34 — 380 - 430 - 10 0,15 792,34 - 380 - 430 - 10 0,15 792,34 - 380 - 430 - 10 0,15 Garant Направляющее отверстие необходимо для соблюдения технологии, обеспечения эксплуатационной надёжности и сокращения затрат. Минимальная глубина сверления (см. таблицу) зависит от параметров нужного глубокого отверстия. Каждое направляющее отверстие повышает срок службы используемого на следующем этапе сверла для глубокого сверления. Сверло для глубокого сверлення 16x0 Направляющее отверстие (мин. глубина сверления) 4XD (или центрир. центровочным сверлом ЧПУ 142°) 20x0 6xD 25x0 6xD 30x0 6xD 40x0 6x0 и 20xD 50x0 6xD и 20XD Дополнительная информация содержится на с. 112 113. Условия технологического процесса Ровная торцевая поверхность Rz 10. Центровочное отверстие, изготовленное на станке с ЧПУ, для точного позиционирования. Направляющее отверстие с высокой точностью и соответствующим допуском на 0. Правильный подвод сверла для глубокого сверления. Правильный выбор режимов резания. Правильное завершение глубокого сверления и правильный вывод сверла. 125
