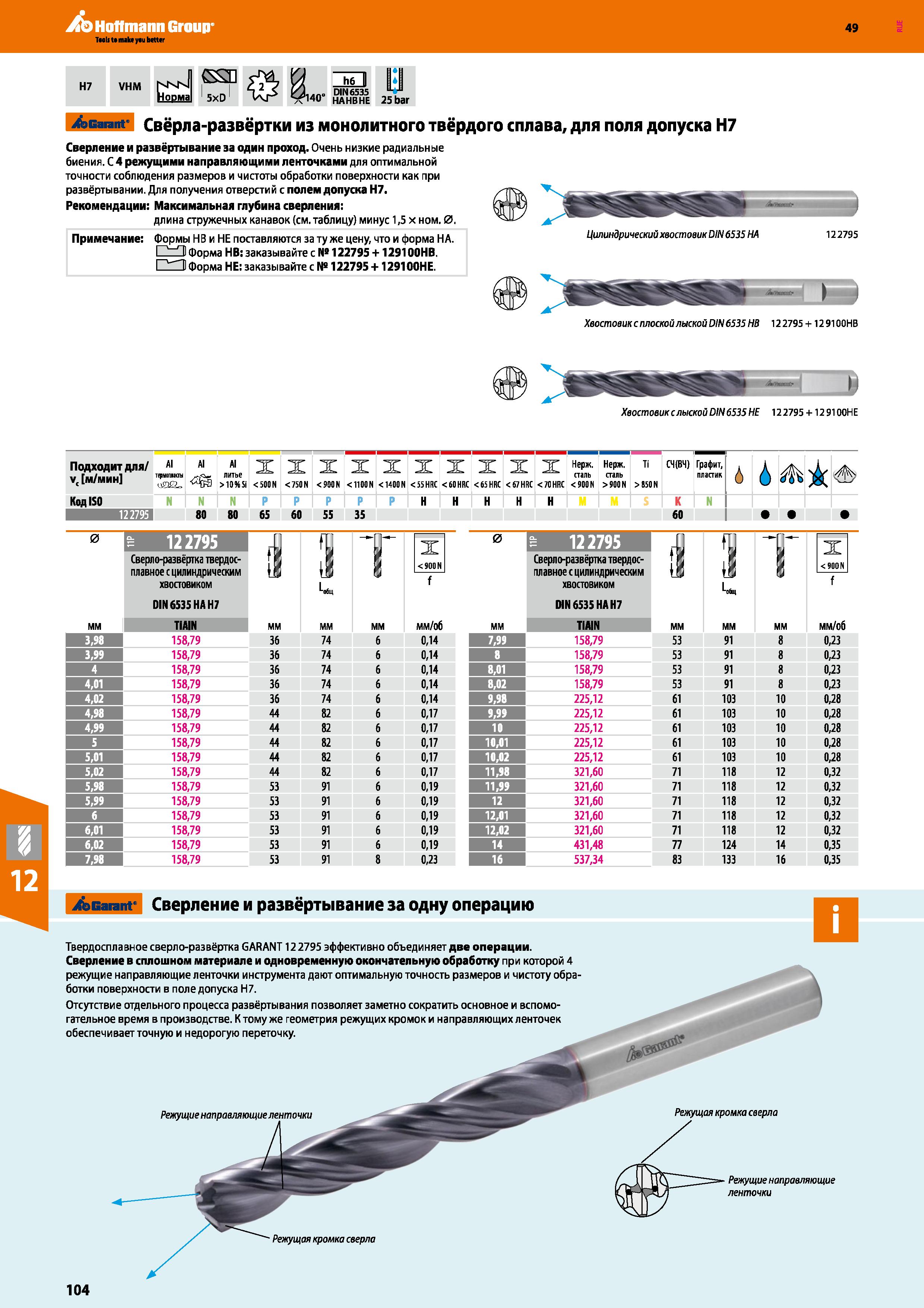

Hoffmann Group 49 H7 VHM NKN Норма ЙП Л, .„о DIN6535 "140 НАНВНЕ 25 bar Garant Свёрла-развёртки из монолитного твёрдого сплава, для поля допуска Н7 Сверление и развёртывание за один проход. Очень низкие радиальные биения. С 4 режущими направляющими ленточками для оптимальной точности соблюдения размеров и чистоты обработки поверхности как при развёртывании. Для получения отверстий с полем допуска Н7. Рекомендации: Максимальная глубина сверления: длина стружечных канавок (см. таблицу) минус 1,5 х ном. 0. Примечание: Формы Н В и НЕ поставляются за ту же цену, что и форма НА. ПЧ1 форма НВ: заказывайте с № 122795 +1291ООНВ. П-1 Форма НЕ: заказывайте с № 122795 + 129100НЕ. Цилиндрический хвостовик DIN6535 НА 122795 Хвостовик с плоской лыской DIN 6535 НВ 12 2795 +12 91 ООНВ Хвостовик с лыской DIN6535 НЕ 122795 +12 91ООНЕ ПОДХОДИТ для Vc м/мин AI термопмпы u Al литье >10% Si JL < 500 N < 750 N X < 900 N X < 1100 N X < 1400 N X < 55 HRC X < 60HRC X <65 HRC X < 67 Н RC X < 70 HRC Нержавеющая сталь <90011 Нержавеющая сталь > 900 N Ti > 850 N СН(ВН) Графит, пластик 6 i 4k Код ISO N г Р Р Г Р Н к N 80 80 65 60 55 35 60 9 9 9 0 Сверло-развёртка твердосплавное с цилиндрическим хвостовиком DIN 6535 НА Н7 i i L. j бщ TIAIN мм 158,79 36 74 6 158,79 36 74 6 158,79 36 74 6 158,79 36 74 6 158,79 36 74 6 158,79 44 82 6 158,79 44 82 6 158,79 44 82 6 158,79 44 82 6 158,79 44 82 6 158,79 53 91 6 158,79 53 91 6 158,79 53 91 6 158,79 53 91 6 158,79 53 91 6 158,79 53 91 8 0 12 2795 Сверло-развёртка твердосплавное с цилиндрическим хвостовиком DIN 6535 НАН7 мм/об 0,14 0,14 0,14 0,14 0,14 0,17 0,17 0,17 0,17 0,17 0,19 0,19 0,19 0,19 0,19 0,23 j&carant Сверление и развёртывание за одну операцию Твердосплавное сверло-развёртка GARANT12 2795 эффективно объединяет две операции. Сверление в сплошном материале и одновременную окончательную обработку при которой 4 режущие направляющие ленточки инструмента дают оптимальную точность размеров и чистоту обработки поверхности в поле допуска Н7. Отсутствие отдельного процесса развёртывания позволяет заметно сократить основное и вспомогательное время в производстве. К тому же геометрия режущих кромок и направляющих ленточек обеспечивает точную и недорогую переточку. Режущие направляющие ленточки Режущая кромка сверла ММ TiAIN мм/об 7,99 158,79 53 91 8 0,23 8 158,79 53 91 8 0,23 8,01 158,79 53 91 8 0,23 8,02 158,79 53 91 8 0,23 9,98 225,12 61 103 10 0,28 9,9 225,12 61 103 10 0,28 10 225,12 61 103 10 0,28 10,01 225,12 61 103 10 0,28 10,02 225,12 61 103 10 0,28 11,98 321,60 71 118 12 0,32 11,99 321,60 71 118 12 0,32 12 321,60 71 118 12 0,32 12,01 321,60 71 118 12 0,32 12,02 321,60 71 118 12 0,32 14 431,48 77 124 14 0,35 16 537,34 83 133 16 0,35 Режущие направляющие ленточки Режущая кромка сверла 104
