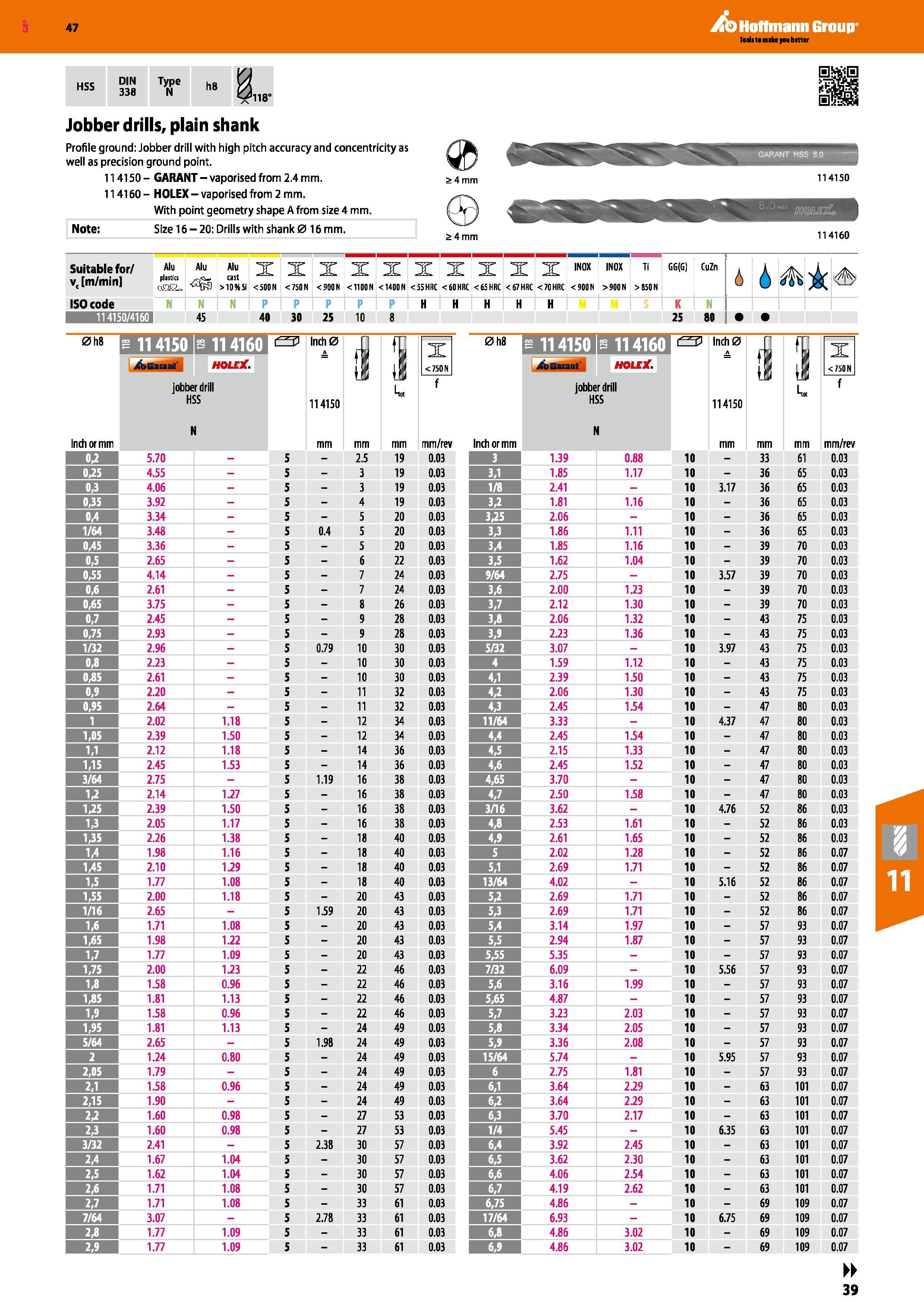

Hoffmann Group 47 HSS DIN 338 Type N h8 OO Jobber drills, plain shank Profile ground: Jobber drill with high pitch accuracy and concentricity as well as precision ground point. 114150 - GARANT - vaporised from 2.4 mm. 114160- HOLEX-vaporised from 2 mm. With point geometry shape A from size 4 mm. Note: Size 16 - 20: Drills with shank 016 mm. GARANT MSS 8.0 £4 mm 114150 114160 Suitable for/ v( m/min Alu plastics Alu cast >10% Si X < 500 N X < 750 N X < 900 N X < 1100 N X < 1400 N X <55 HRC X <60 HRC X <65 HRC X <67 HRC X <70 HRC INOX <900N INOX >900N Ti > B50N GG(G) CuZn 6 i ISO code N N Mm P H K N 114150/4160 45 40 30 25 10 8 25 80 0h8 /bGannt HOLEX. jobber drill HSS Inch0 114150 I Inch or mm mm/rev 0,2 5.70 - 5 - 2.5 19 0.03 0,25 4.55 - 5 - 3 19 0.03 0,3 4.06 - 5 - 3 19 0.03 0,35 3.92 - 5 - 4 19 0.03 0,4 3.34 - 5 - 5 20 0.03 1/64 3.48 - 5 0.4 5 20 0.03 0/45 3.36 - 5 - 5 20 0.03 0,5 2.65 - 5 - 6 22 0.03 0,55 4.14 - 5 - 7 24 0.03 0,6 2.61 - 5 - 7 24 0.03 0,65 3.75 - 5 - 8 26 0.03 0,7 2.45 - 5 - 9 28 0.03 0,75 2.93 - 5 - 9 28 0.03 1/32 2.96 - 5 0.79 10 30 0.03 0,8 2.23 - 5 - 10 30 0.03 0,85 2.61 - 5 - 10 30 0.03 0,9 2.20 - 5 - 11 32 0.03 0,95 2.64 - 5 - 11 32 0.03 1 2.02 1.18 5 - 12 34 0.03 1,05 2.39 1.50 5 - 12 34 0.03 1,1 2.12 1.18 5 - 14 36 0.03 1,15 2.45 1.53 5 - 14 36 0.03 3/64 2.75 - 5 1.19 16 38 0.03 V 2.14 1.27 5 - 16 38 0.03 1,25 2.39 1.50 5 - 16 38 0.03 1,3 2.05 1.17 5 - 16 38 0.03 1,35 2.26 1.38 5 - 18 40 0.03 V 1.98 1.16 5 - 18 40 0.03 1/45 2.10 1.29 5 - 18 40 0.03 1,5 1.77 1.08 5 - 18 40 0.03 1,55 2.00 1.18 5 - 20 43 0.03 1/16 2.65 - 5 1J9 20 43 0.03 1,6 1.71 1.08 5 - 20 43 0.03 1,65 1.98 1.22 5 - 20 43 0.03 1,7 1.77 1.09 5 - 20 43 0.03 1,75 2.00 1.23 5 - 22 46 0.03 1,8 1.58 0.96 5 - 22 46 0.03 1,85 1.81 1.13 5 - 22 46 0.03 1,9 1.58 0.96 5 - 22 46 0.03 1,95 1.81 1.13 5 - 24 49 0.03 5/64 2.65 - 5 1.98 24 49 0.03 2 1.24 0.80 5 - 24 49 0.03 2,05 1.79 - 5 - 24 49 0.03 2,1 1.58 0.96 5 - 24 49 0.03 2,15 1.90 - 5 - 24 49 0.03 2,2 1.60 0.98 5 - 27 53 0.03 2,3 1.60 0.98 5 - 27 53 0.03 3/32 2.41 - 5 2.38 30 57 0.03 2,4 1.67 1.04 5 - 30 57 0.03 2,5 1.62 1.04 5 - 30 57 0.03 2,6 1.71 1.08 5 - 30 57 0.03 2,7 1.71 1.08 5 - 33 61 0.03 7/64 3.07 - 5 2.78 33 61 0.03 2,8 1.77 1.09 5 - 33 61 0.03 2,9 1.77 1.09 5 - 33 61 0.03 0h8 m\im Inch0 _A_ y X /bGarant HOLEjC. Jb 1 < 750 N jobber drill HSS 114150 UJ Lt f Inch or mm N mm mm/rev 3 1.39 0.88 10 - 33 61 0.03 3,1 1.85 1.17 10 - 36 65 0.03 1/8 2.41 10 3.17 36 65 0.03 3,2 1.81 1.16 10 - 36 65 0.03 3,25 2.06 - 10 - 36 65 0.03 3,3 1.86 1.11 10 - 36 65 0.03 3,4 1.85 1.16 10 - 39 70 0.03 3,5 1.62 1.04 10 - 39 70 0.03 9/64 2.75 10 3.57 39 70 0.03 3,6 2.00 1.23 10 - 39 70 0.03 3,7 2.12 1.30 10 - 39 70 0.03 3,8 2.06 1.32 10 - 43 75 0.03 3,9 2.23 1.36 10 - 43 75 0.03 5/32 3.07 - 10 3.97 43 75 0.03 1.59 1.12 10 - 43 75 0.03 4,1 2.39 1.50 10 - 43 75 0.03 4,2 2.06 1.30 10 - 43 75 0.03 4,3 2.45 1.54 10 - 47 80 0.03 11/64 3.33 - 10 4.37 47 80 0.03 4,4 2.45 1.54 10 - 47 80 0.03 4,5 2.15 1.33 10 - 47 80 0.03 4,6 2.45 1.52 10 - 47 80 0.03 4,65 3.70 10 - 47 80 0.03 4,7 2.50 1.58 10 - 47 80 0.03 3/16 3.62 - 10 4.76 52 86 0.03 4,8 2.53 1.61 10 - 52 86 0.03 4,9 2.61 1.65 10 - 52 86 0.03 2.02 1.28 10 - 52 86 0.07 5,1 2.69 1.71 10 - 52 86 0.07 13/64 4.02 10 5.16 52 86 0.07 5,2 2.69 1.71 10 - 52 86 0.07 5,3 2.69 1.71 10 - 52 86 0.07 5,4 3.14 1.97 10 - 57 93 0.07 5,5 2.94 1.87 10 - 57 93 0.07 5,55 5.35 10 - 57 93 0.07 7/32 6.09 10 5.56 57 93 0.07 5,6 3.16 1.99 10 - 57 93 0.07 5,65 4.87 10 - 57 93 0.07 5,7 3.23 2.03 10 - 57 93 0.07 5,8 3.34 2.05 10 - 57 93 0.07 5,9 3.36 2.08 10 - 57 93 0.07 15/64 5.74 10 5.95 57 93 0.07 2.75 1.81 10 - 57 93 0.07 6,1 3.64 2.29 10 - 63 101 0.07 6,2 3.64 2.29 10 - 63 101 0.07 6,3 3.70 2.17 10 - 63 101 0.07 1/4 5.45 10 6.35 63 101 0.07 6,4 3.92 2.45 10 - 63 101 0.07 6,5 3.62 2.30 10 - 63 101 0.07 6,6 4.06 2.54 10 - 63 101 0.07 6,7 4.19 2.62 10 - 63 101 0.07 6,75 4.86 10 - 69 109 0.07 17/64 6.93 - 10 6.75 69 109 0.07 6,8 4.86 3.02 10 - 69 109 0.07 6,9 4.86 3.02 10 - 69 109 0.07 39
