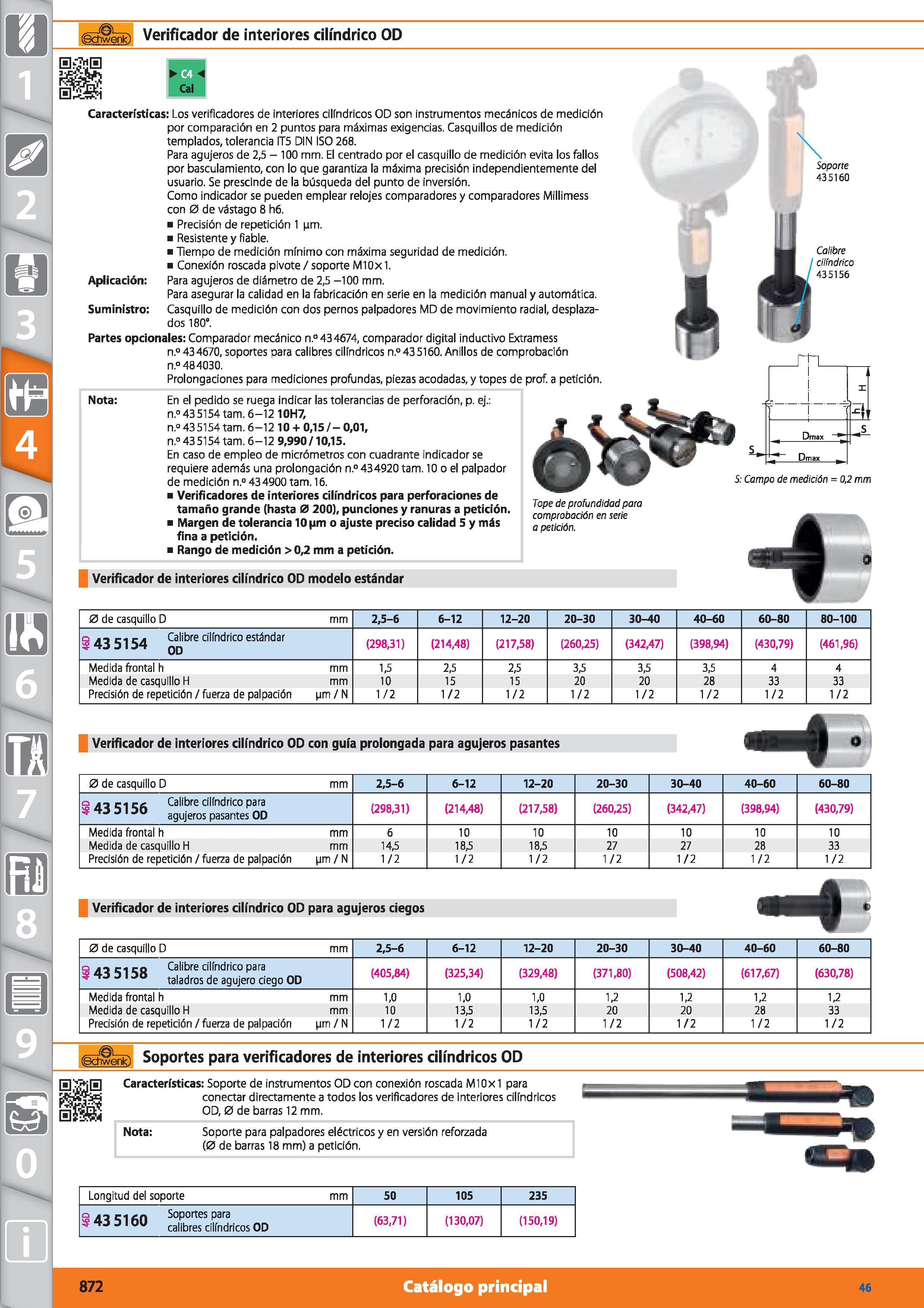

m 1 Verificador de interiores cilindrico OD Características: Los verificadores de interiores cilindricos OD son instrumentos mecánicos de medición por comparación en 2 puntos para máximas exigencias. Casquillos de medición templados, tolerancia IT5 DIN ISO 268. Para agujeros de 2,5-100 mm. El centrado por el casquillo de medición evita los fallos por basculamiento, con lo que garantiza la máxima precisión independientemente del usuario. Se prescinde de la búsqueda del punto de inversión. Como indicador se pueden emplear relojes comparadores y comparadores Millimess con 0 de vástago 8 h6. Precisión de repetición 1 im. Resistente y fiable. Tiempo de medición mínimo con máxima seguridad de medición. Conexión roscada pivote/ soporte MIOx 1. Aplicación: Para agujeros de diámetro de 2,5 -100 mm. Para asegurar la calidad en la fabricación en serie en la medición manual y automática. Suministro: Casquillo de medición con dos pernos palpadores MD de movimiento radial, desplaza- dos 180°. Partes opcionales: Comparador mecánico n.°434674, comparador digital inductivo Extramess n.°434670, soportes para calibres cilindricos n.° 43 5160. Anillos de comprobación n. 484030. Prolongaciones para mediciones profundas, piezas acodadas, y topes de prof. a petición. Soporte 435160 Nota: En el pedido se ruega indicar las tolerancias de perforación, p. ej.: n.° 43 5154 tam. 6-12 10H7, n.° 43 5154 tam. 6-12 10 + 0,15/-0,01, n.° 435154 tam. 6-12 9,990/10,15. En caso de empleo de micrómetros con cuadrante indicador se requiere además una prolongación n.° 434920 tam. 10 o el palpador de medición n.° 434900 tam. 16. Verificadores de interiores cilindricos para perforaciones de tamaño grande (hasta 0 200), punciones y ranuras a petición. Margen de tolerancia 10 im o ajuste preciso calidad 5 y más fina a petición. Rango de medición > 0,2 mm a petición. f 5: Campo de medición = 0,2 mm Tope de profundidad para comprobación en serie a petición. Verificador de interiores cilindrico OD modelo estándar 0 de casquillo D mm 2,5-6 6-12 12-20 20-30 30-40 40-60 60-80 80-100 o 43 5154 Calibre cilindrico estándar (298,31) (214,48) (217,58) (260,25) (342,47) (398,94) (430,79) (461,96) Medida frontal h mm 1,5 2,5 2,5 3,5 3,5 3,5 4 4 Medida de casquillo H mm 10 15 15 20 20 28 33 33 Precisión de repetición / fuerza de palpación m/N 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 Verificador de interiores cilindrico OD con guía prolongada para agujeros pasantes 0 de casquillo D mm 2,5-6 6-12 12-20 20-30 30-40 40-60 60-80 Calibre cilindrico para í 3 3 30 agujeros pasantes OD (298,31) (214,48) (217,58) (260,25) (342,47) (398,94) (430,79) Medida frontal h mm 6 10 10 10 10 10 10 Medida de casquillo H mm 14,5 18,5 18,5 27 27 28 33 Precisión de repetición / fuerza de palpación (jm/N 1/2 1/2 1/2 1/2 1/2 1/2 1/2 Verificador de interiores cilindrico OD para agujeros ciegos 0 de casquillo D mm 2,5-6 6-12 12-20 20-30 30-40 40-60 60-80 or.rg Calibre cilindrico para taladros de agujero ciego OD (405,84) (325,34) (329,48) (371,80) (508,42) (617,67) (630,78) Medida frontal h mm 1,0 1,0 1,0 1,2 1,2 1,2 1,2 Medida de casquillo H mm 10 13,5 13,5 20 20 28 33 Precisión de repetición / fuerza de palpación Hm / N 1/2 1/2 1/2 1/2 1/2 1/2 1/2 Soportes para verificadores de interiores cilindricos OD 0 Características: Soporte de instrumentos OD con conexión roscada M10 x 1 para conectar directamente a todos los verificadores de interiores cilindricos OD, 0 de barras 12 mm. Nota: Soporte para palpadores eléctricos y en versión reforzada (0 de barras 18 mm) a petición. Longitud del soporte mm 50 105 235 5 4.3 51 fin Soportes para 3 H3 3 i ou ca ¡brej d índr¡cos 0D (63,71) (130,07) (150,19) 872 Catálogo principal 46
