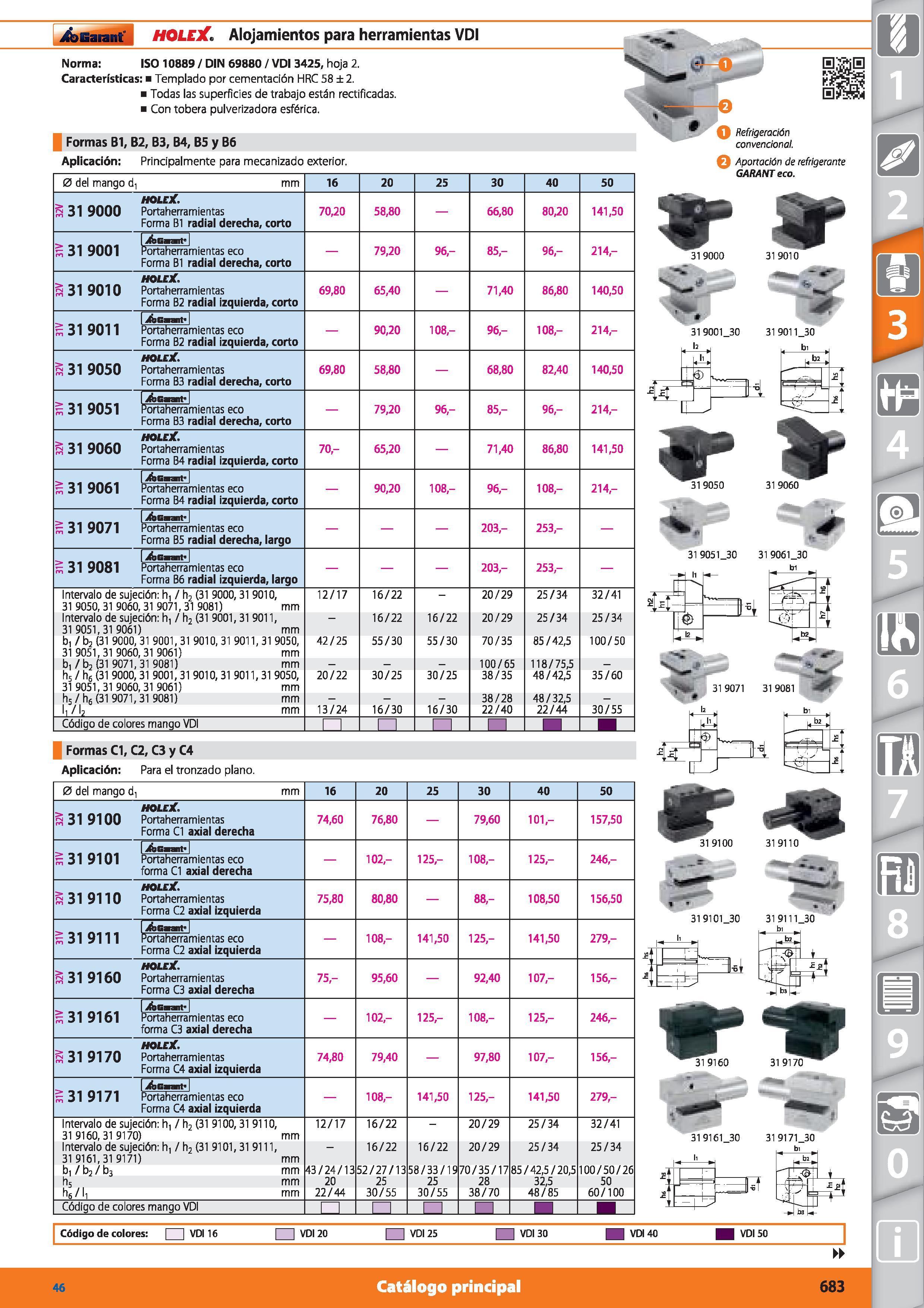

Garant ¡ HOLEX Alojamientos para herramientas VDI Norma: ISO 10889 / DIN 69880 / VDI 3425, hoja 2. Características: Templado por cementación HRC 58 ± 2. Todas las superficies de trabajo están rectificadas. Con tobera pulverizadora esférica. Formas B1, B2, B3, B4, B5 y B6 Aplicación: Principalmente para mecanizado exterior. Formas C1, C2, C3 y C4 Aplicación: Para el tronzado plano. 0 del mango d, mm 16 20 25 30 40 50 HOLEX 31 9000 Portaherramientas Forma B1 radial derecha, corto 70,20 58,80 66,80 80,20 141,50 1 jfeGaait” S 31 9001 Portaherramientas eco Forma B1 radial derecha, corto 79,20 96,- 85,- 96- 214- HOLEX 31 9010 Portaherramientas Forma B2 radial Izquierda, corto 69,80 65,40 71,40 86,80 140,50 1 jfecmnt 1 s 31 9011 Portaherramientas eco Forma B2 radial izquierda, corto 90,20 108- 96- 108- 214- HOLEX S 31 9050 Portaherramientas Forma B3 radial derecha, corto 69,80 58,80 68,80 82,40 140,50 1 ifeGant s 31 9051 Portaherramientas eco Forma B3 radial derecha, corto 79,20 96,- 85,- 96- 214- HOLEX 31 9060 Portaherramientas Forma B4 radial Izquierda, corto 70- 65,20 71,40 86,80 141,50 I jfeGHait" I s 31 9061 Portaherramientas eco Forma B4 radial Izquierda, corto 90,20 108,- 96,- 108,- 214- 1 jfecnnt 1 s; 31 9071 Portaherramientas eco Forma B5 radial derecha, largo 203,- 253,- 1 j&Gmnt 1 s 31 9081 Portaherramientas eco Forma B6 radial izquierda, largo 203,- 253,- Intervalo de sujeción: h, / h2 (31 9000,31 9010, 31 9050, 31 9060,31 9071,31 9081) mm 12/17 16/22 20/29 25/34 32/41 Intervalo de sujeción: h, / h2 (31 9001,31 9011, 31 9051,31 9061) mm 16/22 16/22 20/29 25/34 25/34 b, /b2 (31 9000, 31 9001, 31 9010, 31 9011, 31 9050, 31 9051,31 9060,31 9061) mm 42/25 55/30 55/30 70/35 85 / 42,5 100/50 b, / fc>2 (31 9071,31 9081) mm 100/65 118/75,5 h5 / h6 (31 9000,31 9001,31 9010, 31 9011,31 9050, 31 9051,31 9060,31 9061) mm 20/22 30/25 30/25 38/35 48/42,5 35/60 h5 / he (31 9071,31 9081) mm - 38/28 48/32,5 - 1,/lj mm 13/24 16/30 16/30 22/40 22/44 30/55 Código de colores mango VDI n n n 0 del mango d, mm 16 20 25 30 40 50 HOLEX 31 9100 Portaherramientas Forma C1 axial derecha 74,60 76,80 79,60 101- 157,50 1 j(bGmnt
