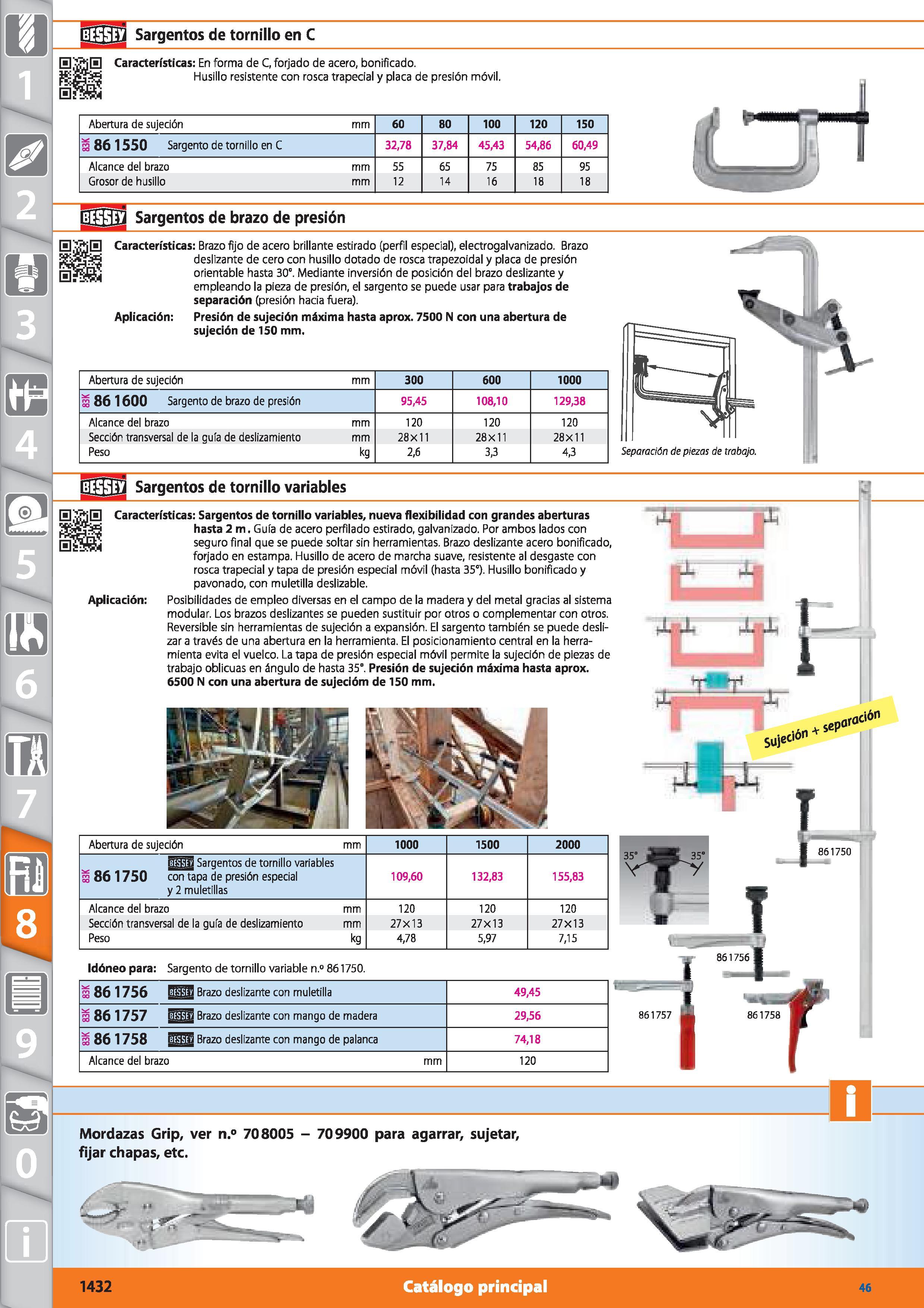

1432 Каталог HOFFMANN GROUP 2015 Инструмент режущий слесарный измерительный SPA Стр.1432

Каталог HOFFMANN GROUP 2015 Tools Инструменты Ver 46 Стр. 1432 1432 SPA Lab2u

EffiJ Sargentos de tornillo en C HlKiE Características: En forma de C, forjado de acero, bonificado. Husillo resistente con rosca trapecial y placa de presión móvil. x Abertura de sujeción mm 60 80 100 120 150 S 86 1550 Sargento de tornillo en C 32,78 37,84 45,43 54,86 60,49 Alcance del brazo mm 55 65 75 85 95 Grosor de husillo mm 12 14 16 18 18 0222 Sargentos de brazo de presión 0 Características: Brazo fijo de acero brillante estirado (perfil especial), electrogalvanizado. Brazo deslizante de cero con husillo dotado de rosca trapezoidal y placa de presión orientable hasta 30°. Mediante inversión de posición del brazo deslizante y empleando la pieza de presión, el sargento se puede usar para trabajos de separación (presión hacia fuera). Aplicación: Presión de sujeción máxima hasta aprox. 7500 N con una abertura de sujeción de 150 mm. Abertura de sujeción mm 300 600 1000 B 86 1600 Sargento de brazo de presión 95,45 108,10 129,38 Alcance del brazo mm 120 120 120 Sección transversal de la guía de deslizamiento mm 28X11 28X11 28X11 Peso kg 2,6 3,3 4,3 Separación de piezas de trabajo. Sargentos de tornillo variables H Características: Sargentos de tornillo variables, nueva flexibilidad con grandes aberturas hasta 2 m. Guía de acero perfilado estirado, galvanizado. Por ambos lados con seguro final que se puede soltar sin herramientas. Brazo deslizante acero bonificado, forjado en estampa. Husillo de acero de marcha suave, resistente al desgaste con rosca trapecial y tapa de presión especial móvil (hasta 35°). Husillo bonificado y pavonado, con muletilla deslizable. Posibilidades de empleo diversas en el campo de la madera y del metal gracias al sistema modular. Los brazos deslizantes se pueden sustituir por otros o complementar con otros. Reversible sin herramientas de sujeción a expansión. El sargento también se puede deslizar a través de una abertura en la herramienta. El posicionamiento central en la herramienta evita el vuelco. La tapa de presión especial móvil permite la sujeción de piezas de trabajo oblicuas en ángulo de hasta 35°. Presión de sujeción máxima hasta aprox. 6500 N con una abertura de sujecióm de 150 mm. Aplicación: a Abertura de sujeción mm 1000 1500 2000 Hmü Sargentos de tornillo variables S 86 1750 con tapa de presión especial y 2 muletillas 109,60 132,83 155,83 Alcance del brazo mm 120 120 120 Sección transversal de la guía de deslizamiento mm 27X13 27X13 27X13 Peso kg 4,78 5,97 7,15 Idóneo para: Sargento de tornillo variable n.° 861750. 3 86 1756 ¡üfflS Brazo deslizante con muletilla 49,45 S 86 1757 Elflll Brazo deslizante con mango de madera 29,56 S 86 1758 Brazo deslizante con mango de palanca 74,18 Alcance del brazo mm 120 Mordazas Grip, ver n.° 708005 - 709900 para agarrar, sujetar, fijar chapas, etc. 1432 Catálogo principal 46
