104 Каталог HAHN+KOLB 2019 Инструмент Оснастка Оборудование Мебель Стр.90

Каталог HAHN KOLB 2019 Инструмент Оснастка Оборудование Стр. 90 0104 Lab2u

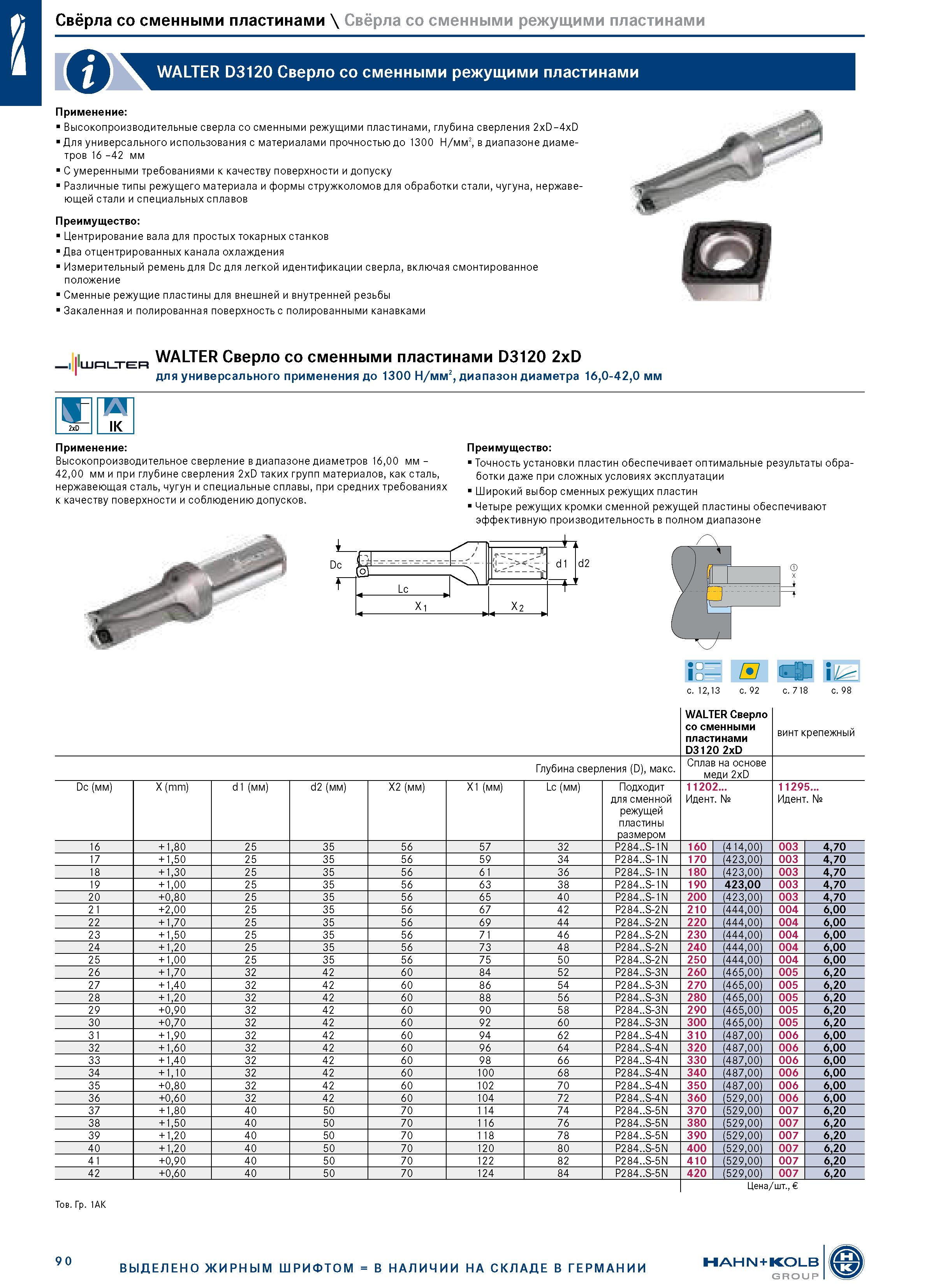

Свёрла со сменными пластинами \ Свёрла со сменными режущими пластинами WALTER D3120 Сверло со сменными режущими пластинами Применение: Высокопроизводительные сверла со сменными режущими пластинами, глубина сверления 2xD-4xD Для универсального использования с материалами прочностью до 1300 Н/мм2, в диапазоне диаметров 16 -42 мм С умеренными требованиями к качеству поверхности и допуску Различные типы режущего материала и формы стружколомов для обработки стали, чугуна, нержавеющей стали и специальных сплавов Преимущество: Центрирование вала для простых токарных станков Два отцентрированных канала охлаждения Измерительный ремень для Dc для легкой идентификации сверла, включая смонтированное положение Сменные режущие пластины для внешней и внутренней резьбы Закаленная и полированная поверхность с полированными канавками R WALTER Сверло со сменными пластинами D3120 2xD для универсального применения до 1300 Н/мм2, диапазон диаметра 16,0-42,0 мм № IK Применение: Высокопроизводительное сверление в диапазоне диаметров 16,00 мм - 42,00 мм и при глубине сверления 2xD таких групп материалов, как сталь, нержавеющая сталь, чугун и специальные сплавы, при средних требованиях к качеству поверхности и соблюдению допусков. Преимущество: Точность установки пластин обеспечивает оптимальные результаты обработки даже при сложных условиях эксплуатации Широкий выбор сменных режущих пластин Четыре режущих кромки сменной режущей пластины обеспечивают эффективную производительность в полном диапазоне = - Dc - fcr- "N 7 Lc . X1 тх X2 d1 d2 2xD J° Id В с. 12,13 с. 92 с. 718 с. 98 WALTER Сверло со сменными пластинами D3120 2xD винт крепежный Глубина сверления (D), макс. Сплав на основе меди 2xD Dc (мм) X (mm) d1 (мм) d2 (мм) X2 (мм) X1 (мм) Lc (мм) Подходит для сменной режущей пластины размером 11202... Идент. № 11295... Идент. № 16 + 1,80 25 35 56 57 32 P284..S-1N 160 (414,00) 003 4,70 17 + 1,50 25 35 56 59 34 P284..S-1N 170 (423,00) 003 4,70 18 + 1,30 25 35 56 61 36 P284..S-1N 180 (423,00) 003 4,70 19 + 1,00 25 35 56 63 38 P284..S-1N 190 423,00 003 4,70 20 +0,80 25 35 56 65 40 P284..S-1N 200 (423,00) 003 4,70 21 +2,00 25 35 56 67 42 P284..S-2N 210 (444,00) 004 6,00 22 + 1,70 25 35 56 69 44 P284..S-2N 220 (444,00) 004 6,00 23 + 1,50 25 35 56 71 46 P284..S-2N 230 (444,00) 004 6,00 24 + 1,20 25 35 56 73 48 P284..S-2N 240 (444,00) 004 6,00 25 + 1,00 25 35 56 75 50 P284..S-2N 250 (444,00) 004 6,00 26 + 1,70 32 42 60 84 52 P284..S-3N 260 (465,00) 005 6,20 27 + 1,40 32 42 60 86 54 P284..S-3N 270 (465,00) 005 6,20 28 + 1,20 32 42 60 88 56 P284..S-3N 280 (465,00) 005 6,20 29 +0,90 32 42 60 90 58 P284..S-3N 290 (465,00) 005 6,20 30 +0,70 32 42 60 92 60 P284..S-3N 300 (465,00) 005 6,20 31 + 1,90 32 42 60 94 62 P284..S-4N 310 (487,00) 006 6,00 32 + 1,60 32 42 60 96 64 P284..S-4N 320 (487,00) 006 6,00 33 + 1,40 32 42 60 98 66 P284..S-4N 330 (487,00) 006 6,00 34 + 1,10 32 42 60 100 68 P284..S-4N 340 (487,00) 006 6,00 35 +0,80 32 42 60 102 70 P284..S-4N 350 (487,00) 006 6,00 36 +0,60 32 42 60 104 72 P284..S-4N 360 (529,00) 006 6,00 37 + 1,80 40 50 70 114 74 P284..S-5N 370 (529,00) 007 6,20 38 + 1,50 40 50 70 116 76 P284..S-5N 380 (529,00) 007 6,20 39 + 1,20 40 50 70 118 78 P284..S-5N 390 (529,00) 007 6,20 40 + 1,20 40 50 70 120 80 P284..S-5N 400 (529,00) 007 6,20 41 +0,90 40 50 70 122 82 P284..S-5N 410 (529,00) 007 6,20 42 +0,60 40 50 70 124 84 P284..S-5N 420 (529,00) 007 6,20 Цена/шт., Тов. Гр. 1AK 90 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
