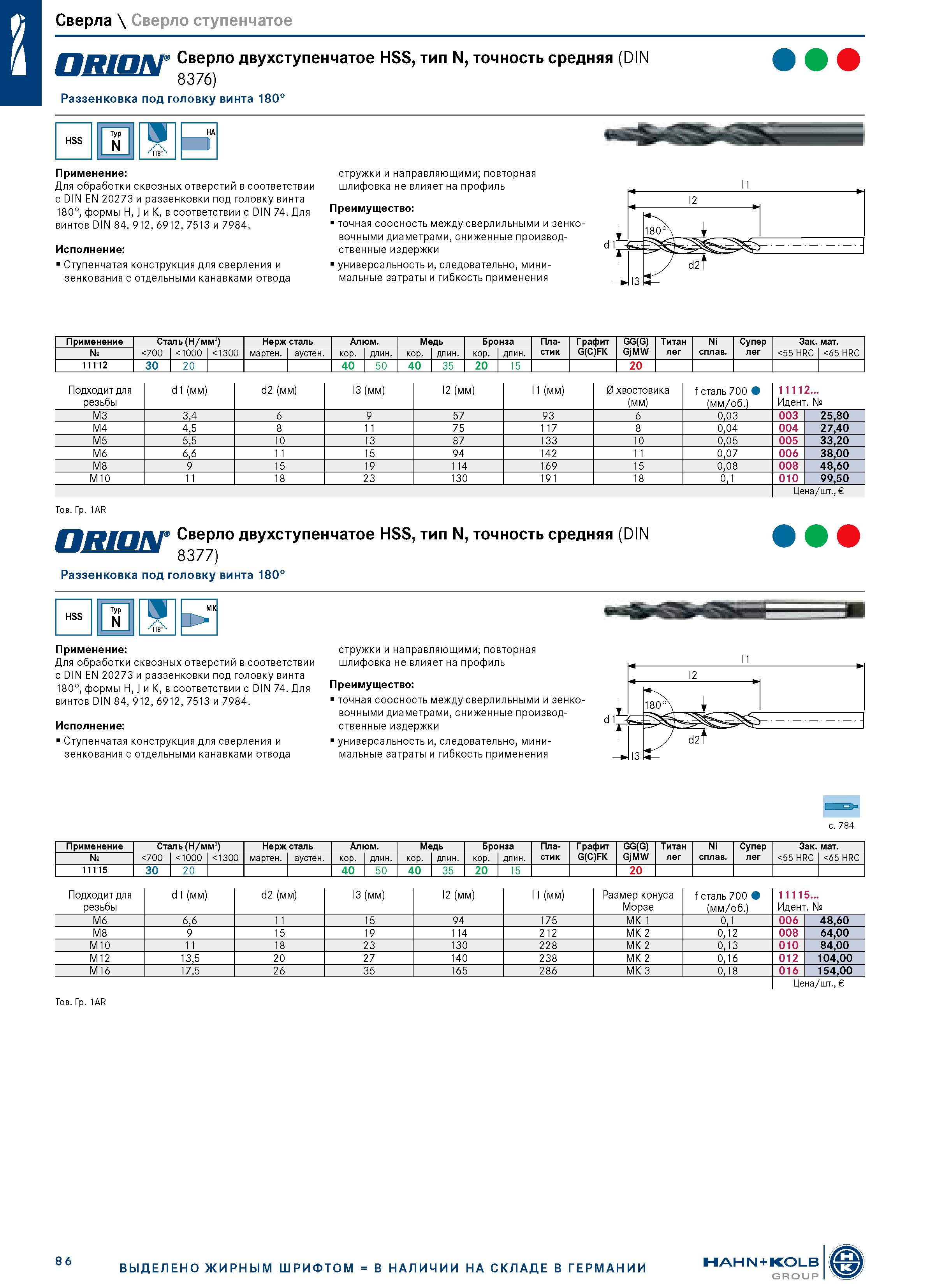

Сверла \ Сверло ступенчатое Сверло двухступенчатое HSS, тип N, точность средняя (DIN 8376) Раззенковка под головку винта 180° W Применение: Для обработки сквозных отверстий в соответствии с DIN EN 20273 и раззенковки под головку винта 180°, формы H, J и K, в соответствии с DIN 74. Для винтов DIN 84, 912, 6912, 7513 и 7984. Исполнение: Ступенчатая конструкция для сверления и зенкования с отдельными канавками отвода стружки и направляющими; повторная шлифовка не влияет на профиль Преимущество: точная соосность между сверлильными и зенко-вочными диаметрами, сниженные производственные издержки универсальность и, следовательно, минимальные затраты и гибкость применения HA HSS Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC I 65 HRC 11112 30 20 40 50 40 35 20 15 20 Подходит для резьбы d1 (мм) d2 (мм) l3 (мм) l2 (мм) l1 (мм) 0 хвостовика (мм) f сталь 700 Ф (мм/об.) 11112... Идент. № M3 3,4 6 9 57 93 6 0,03 003 25,80 M4 4,5 8 11 75 117 8 0,04 004 27,40 M5 5,5 10 13 87 133 10 0,05 005 33,20 M6 6,6 11 15 94 142 11 0,07 006 38,00 M8 9 15 19 114 169 15 0,08 008 48,60 M10 11 18 23 130 191 18 0,1 010 99,50 Тов. Гр. 1AR Сверло двухступенчатое HSS, тип N, точность средняя (DIN 8377) Раззенковка под головку винта 180° Цена/шт., V MK HSS Применение: Для обработки сквозных отверстий в соответствии с DIN EN 20273 и раззенковки под головку винта 180°, формы H, J и K, в соответствии с DIN 74. Для винтов DIN 84, 912, 6912, 7513 и 7984. Исполнение: Ступенчатая конструкция для сверления и зенкования с отдельными канавками отвода стружки и направляющими; повторная шлифовка не влияет на профиль Преимущество: точная соосность между сверлильными и зенко-вочными диаметрами, сниженные производственные издержки универсальность и, следовательно, минимальные затраты и гибкость применения с. 784 Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC I 65 HRC 11115 30 20 40 50 40 35 20 15 20 Подходит для резьбы d1 (мм) d2 (мм) 13 (мм) 12 (мм) 11 (мм) Размер конуса Морзе f сталь 700 Ф (мм/об.) 11115... Идент. № M6 6,6 11 15 94 175 MK 1 0,1 006 48,60 M8 9 15 19 114 212 MK 2 0,12 008 64,00 M10 11 18 23 130 228 MK 2 0,13 010 84,00 M12 13,5 20 27 140 238 MK 2 0,16 012 104,00 M16 17,5 26 35 165 286 MK 3 0,18 016 154,00 Цена/шт., Тов. Гр. 1AR 86 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
