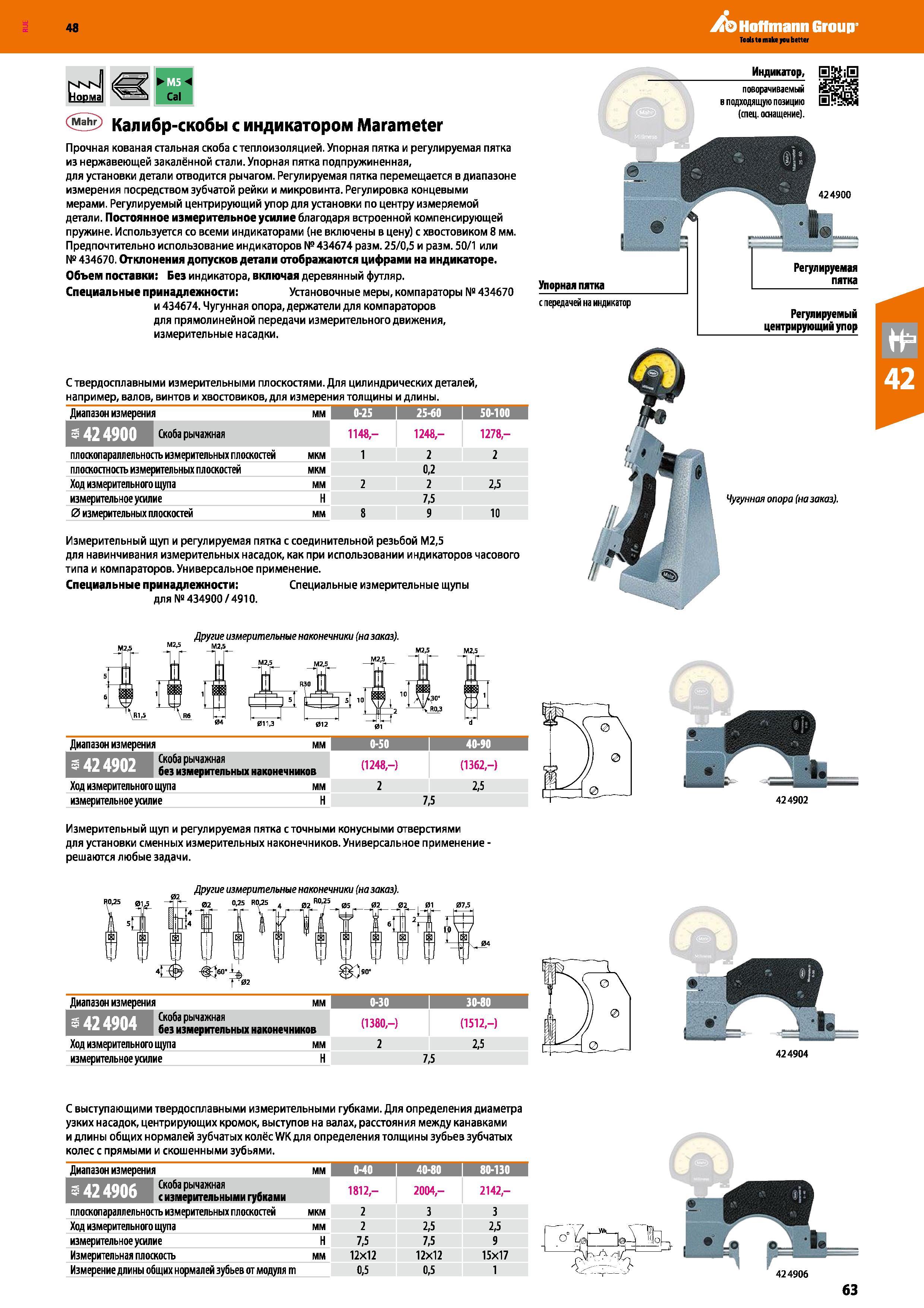

Калибр-скобы Mahr с индикатором Marameter Основные характеристики немецкого измерительного инструмента Прочная кованая стальная скоба _ с теплоизоляцией. Упорная пятка и регулируемая пятка из нержавеющей закалённой стали. Упорная пятка подпружиненная, для установки детали отводится рычагом. Регулируемая пятка перемещается в диапазоне измерения посредством зубчатой рейки и микровинта. Регулировка концевыми мерами. Регулируемый центрирующий упор для установки по центру измеряемой детали. Постоянное измерительное усилие благодаря встроенной компенсирующей пружине. Используется со всеми индикаторами (не включены в цену) с хвостовиком 8 мм. Предпочтительно использование индикаторов №434674 разм. 25/0,5 и разм. 50/1 или № 434670. Отклонения допусков детали отображаются цифрами на индикаторе. Объем поставки: Без индикатора, включая деревянный футляр. Специальные принадлежности: Установочные меры, компараторы № 434670 и 434674. Чугунная опора, держатели для компараторов для прямолинейной передачи измерительного движения, измерительные насадки. С твердосплавными измерительными плоскостями. Для цилиндрических деталей, например, валов, винтов и хвостовиков, для измерения толщины и длины. поворачиваемый в подходящую позицию ЕКЭВ (спец. оснащение). Диапазон измерения мм 0-25 I 25-60 50-100 I Скоба рычажная 1148,- 1248,- 1278,- плоскогараллельность измерительных плоскостей мкм 1 2 2 плоскостность измерительных плоскостей мкм 0,2 Ход измерительного щупа мм 2 2 2,5 измерительное усилие Н 7,5 0 измерительных плоскостей мм 8 9 10 Измерительный щуп и регулируемая пятка с соединительной резьбой М2,5 для навинчивания измерительных насадок, как при использовании индикаторов часового типа и компараторов. Универсальное применение. Специальные принадлежности: Специальные измерительные щупы для №434900/4910. Чугунная опора (на заказ). Диапазон измерения мм 0-50 I 40-90 E9TTTTCV Скоба рычажная без измерительных наконечников (1248,-) (1362,-) Ход измерительного щупа мм 2 2,5 измерительное усилие Н 7,5 Другие измерительные наконечники (на заказ). Измерительный щуп и регулируемая пятка сточными конусными отверстиями для установки сменных измерительных наконечников. Универсальное применение -решаются любые задачи. 424902 Другие измерительные наконечники (на заказ). Диапазон измерения мм 0-30 I 30-80 I HVEVTfTfl Скоба рычажная без измерительных наконечников (1380,-) (1512,-) Ход измерительного щупа мм 2 2,5 измерительное усилие Н 7,5 С выступающими твердосплавными измерительными губками. Для определения диаметра узких насадок, центрирующих кромок, выступов на валах, расстояния между канавками и длины общих нормалей зубчатых колёс WK для определения толщины зубьев зубчатых колес с прямыми и скошенными зубьями. Диапазон измерения мм 0-40 40-80 80-130 Скоба рычажная с измерительными губками 1812,- 2004,- 2142,- плоскопараллельность измерительных плоскостей мкм 2 3 3 Ход измерительного щупа мм 2 2,5 2,5 измерительное усилие Н 7,5 7,5 9 Измерительная плоскость мм 12x12 12x12 15x17 Измерение длины общих нормалей зубьев от модуля гг 0,5 0,5 1 424904
