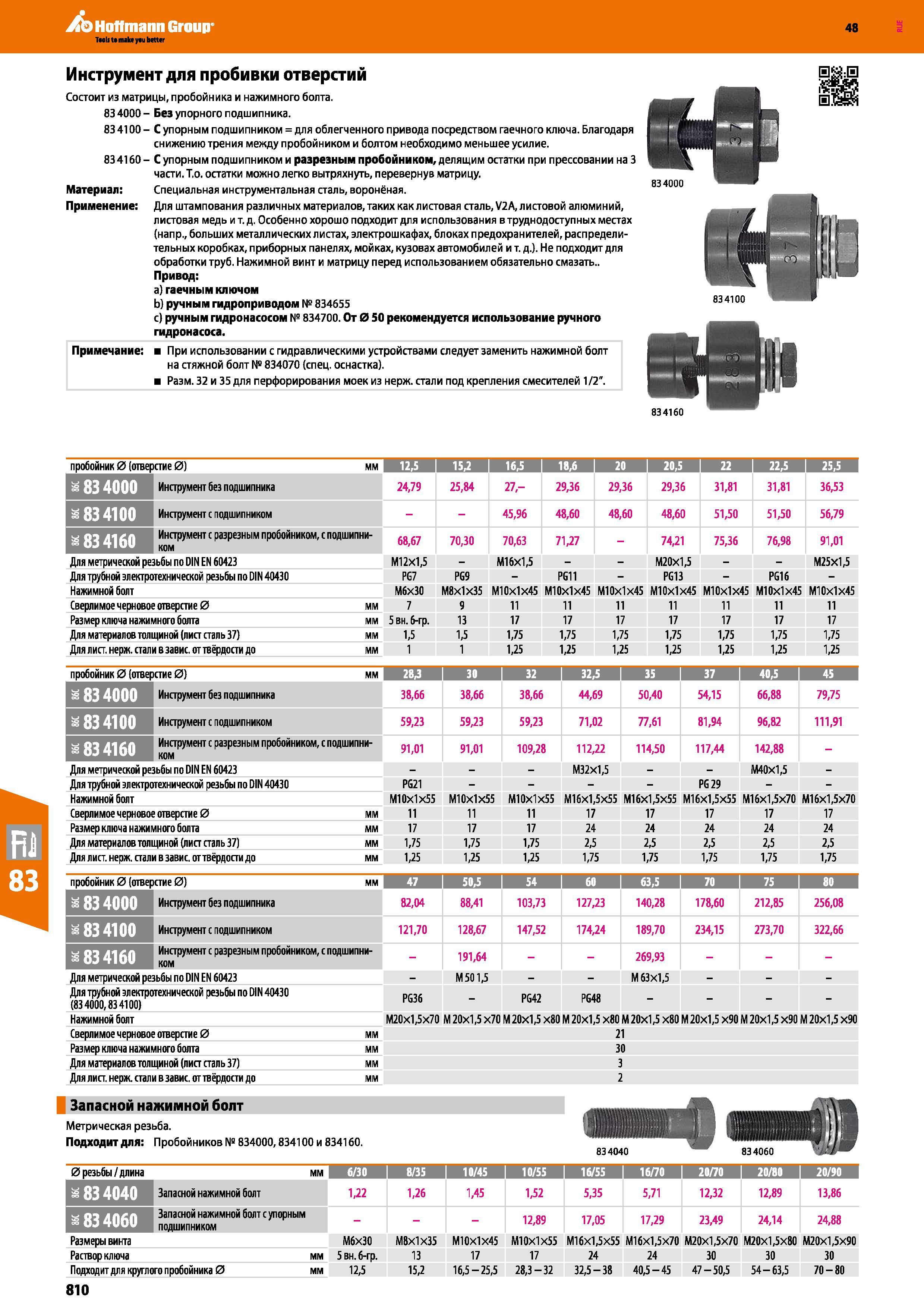

Инструмент для пробивки отверстий Состоит из матрицы, пробойника и нажимного болта. 83 4000 - Без упорного подшипника. 834100- С упорным подшипником = для облегченного привода посредством гаечного ключа. Благодаря снижению трения между пробойником и болтом необходимо меньшее усилие. 834160- С упорным подшипником и разрезным пробойником, делящим остатки при прессовании на 3 части. Т.о. остатки можно легко вытряхнуть, перевернув матрицу. Материал Специальная инструментальная сталь, воронёная. Применение: Для штампования различных материалов, таких как листовая сталь, V2A, листовой алюминий, листовая медь и т. д. Особенно хорошо подходит для использования в труднодоступных местах (напр., больших металлических листах, электрошкафах, блоках предохранителей, распределительных коробках, приборных панелях, мойках, кузовах автомобилей и т. д.). Не подходит для обработки труб. Нажимной винт и матрицу перед использованием обязательно смазать.. Привод: a) гаечным ключом b) ручным гидроприводом № 834655 c) ручным гидронасосом № 834700. От 0 50 рекомендуется использование ручного гидронасоса. Примечание: При использовании с гидравлическими устройствами следует заменить нажимной болт на стяжной болт № 834070 (спец. оснастка). Разм. 32 и 35 для перфорирования моек из нерж. стали под крепления смесителей 1/2". пробойник 0 (отверстие 0) мм 12,5 15,2 16,5 1 18,6 20 1 20,5 I 22 i 22,5 1 25,5 1 £ 83 4000 Инструмент без подшипника 24,79 25,84 27,- 29,36 29,36 29,36 31,81 31,81 36,53 83 4100 Инструмент с подшипником 45,96 48,60 48,60 48,60 51,50 51,50 56,79 £834160 Инструмент с разрезным пробойником, с подшипником 68,67 70,30 70,63 71,27 - 74,21 75,36 76,98 91,01 Для метрической резьбы no DIN EN 60423 М12X1,5 - М1бх1,5 М20х1,5 М25х1,5 Для трубной электротехнической резьбы по DIN 40430 PG7 PG9 - PG11 - PG13 - PG16 - Нажимной болт МбхЗО М8х1х35 М10х1х45 М10x1x45 г X X Е М10х1х45 М10x1x45 М10x1x45 М10x1x45 Сверлимое черновое отверстие 0 мм 7 9 11 11 и 11 11 11 11 Размер ключа нажимного болта мм 5 вн. 6-гр. 13 17 17 17 17 17 17 17 Для материалов толщиной (лип сталь 37) мм 1,5 1,5 1,75 1,75 1,75 1,75 1,75 1,75 1,75 Для лип. нерж. стали взавис. ог твёрдости до мм 1 1 1,25 1,25 1,25 1,25 1,25 1,25 1,25 пробойник 0 (отверстие 0) мм 28,3 зо I 32 i 32,5 35 1 37 40,5 1 45 Инструмент без подшипника 38,66 38,66 38,66 44,69 50,40 54,15 66,88 79,75 те 834100 Инструмент с подшипником 59,23 59,23 59,23 71,02 77,61 81,94 96,82 111,91 I 834160 Инструмент с разрезным пробойником, с подшипником 91,01 91,01 109,28 112,22 114,50 117,44 142,88 - Для метрической резьбы по DIN EN 60423 - М32х1,5 М40х1,5 - Для трубной электротехнической резьбы по DIN 40430 PG21 PG29 Нажимной болт М10х1х55 М10х1х55 М10х1х55 М16х1,5х55 М16x1,5x55 М16х1,5х55 М16х1,5х70 М16х1,5х70 Сверлимое черновое отверстие 0 мм 11 11 11 17 17 17 17 17 Размер ключа нажимного болта мм 17 17 17 24 24 24 24 24 Для материалов толщиной (лип сталь 37) мм 1,75 1,75 1,75 2,5 2,5 2,5 2,5 2,5 Для лист. нерж. пали взавис. ог твёрдо до мм 1,25 1,25 1,25 1,75 1,75 1,75 1,75 1,75 пробойник 0 (отверстие 0) мм 47 50,5 54 i во 63,5 70 I 75 I 80 Ы Инструмент без подшипника 82,04 88,41 103,73 127,23 140,28 178,60 212,85 256,08 те 834100 Инструмент с подшипником 121,70 128,67 147,52 174,24 189,70 234,15 273,70 322,66 I 834160 Инструмент с разрезным пробойником, с подшипником - 191,64 269,93 - Для метрической резьбы по DIN EN 60423 - М 501,5 М 63x1,5 - Для трубной электротехнической резьбы по DIN 40430 (834000,834100) PG36 - PG42 PG48 Нажимной болт М20х1,5х70 М 20x1,5 х70 М 20x1,5 х80 М 20x1,5 х80 М 20x1,5 х80 М 20x1,5 х90 М 20x1,5 х90 М 20x1,5 х90 Сверлимое черновое отверстие 0 Размер ключа нажимного болта Для материалов толщиной (лип сталь 37) Для лип. нерж. стали в завис, ог твёрдости до мм 21 30 3 2 Запасной нажимной болт Метрическая резьба. Подходит для: Пробойников № 834000,834100 и 834160. 834040 834060 0 резьбы /длина мм 6/30 I 8/35 10/45 10/55 16/55 16/70 20/70 20/80 i 20/90 I 83 4040 Запасной нажимной болт 1,22 1,26 1,45 1,52 5,35 5,71 12,32 12,89 13,86 83 4060 Запасной нажимной болт с упорным подшипником - 12,89 17,05 17,29 23,49 24,14 24,88 Размеры винта МбхЗО М8Х1Х35 М10Х1Х45 М10x1x55 М16x1,5x55 М16х1,5х70 М20х1,5х70 М20х1,5х80 М20х1,5х90 Раствор ключа мм 5вн.6-гр. 13 17 17 24 24 30 30 30 Подходит для круглого пробойника 0 мм 12,5 15,2 16,5-25,5 28,3-32 32,5-38 40,5-45 47 - 50,5 54 - 63,5 70-80 810 834100 834160
